Louvered छिद्रित पाना

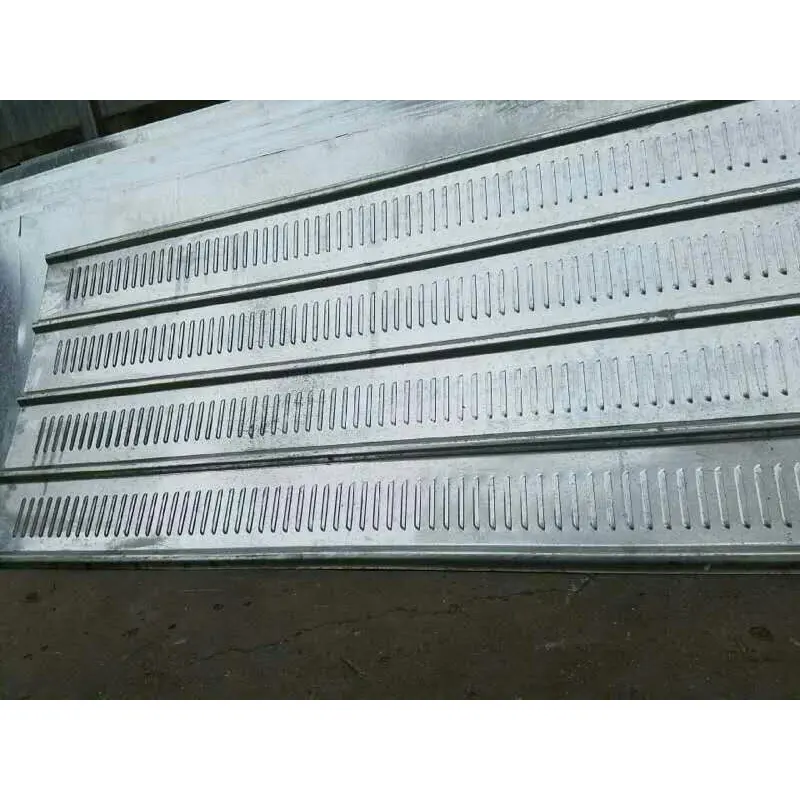

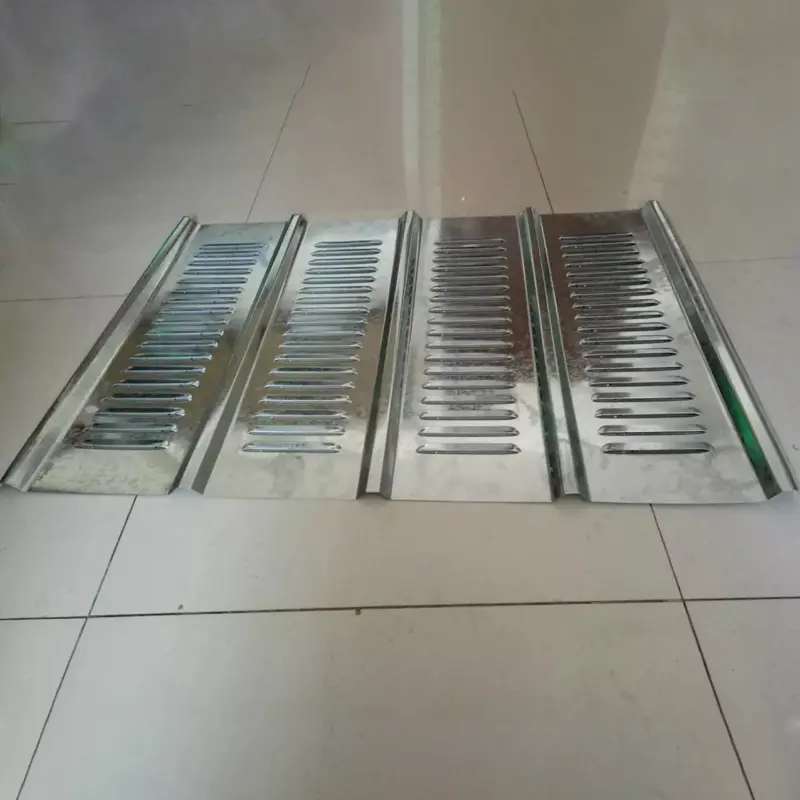

Louvered छिद्रित पाना कोण, louver-जस्तै ओपनिङ को संरचना बनाउन को लागी उच्च-गति सटीक मुद्रांकन उपकरण प्रयोग गरी धातु पाना प्रशोधन द्वारा बनाईएको कार्यात्मक वास्तुकला प्यानल हो। स्ट्यान्डर्ड पर्फोरेटेड प्यानलहरू जस्तो नभई (जसमा सर्कल वा स्क्वायरहरू जस्ता सीधा प्वालहरू हुन्छन्), लुभेर्ड पर्फोरेटेड प्यानलहरूमा एङ्गल लुभरहरू हुन्छन्। यो डिजाइनले दृष्टिको तेर्सो रेखालाई अवरुद्ध गर्दा विकर्ण च्यानलहरू मार्फत हावा प्रवाह गर्न अनुमति दिन्छ, जसले गर्दा "हावायुक्त तर अपारदर्शी" प्रभाव प्राप्त हुन्छ।

आधार सामग्री चयन

सञ्चालन वातावरण र प्रदर्शन आवश्यकताहरूमा निर्भर गर्दै, निम्न सामग्रीहरू चयन गर्न सकिन्छ:

Q235 जस्ती इस्पात:निर्माण मा सबै भन्दा साधारण सामग्री। सतहहरूलाई हट-डिप ग्याल्भनाइजिङ र इलेक्ट्रोस्टेटिक पाउडर कोटिंग (कोटिंग मोटाई ≥60μm) द्वारा उपचार गरिन्छ, नुन स्प्रे परीक्षणको 500 घन्टा पील वा खिया बिनाको सामना गर्दै। परीक्षण मानक: ASTM B117 / ISO 9227। प्रयोगशाला रिपोर्टहरू अनुरोधमा उपलब्ध छन्।

304 स्टेनलेस स्टील:उच्च जंग प्रतिरोध वा सजावटी परियोजनाहरूको लागि आवश्यक बाहिरी वातावरणको लागि प्रयोग गरिन्छ।

एल्युमिनियम मिश्र धातु:वजन सीमितता वा एल्युमिनियम-म्याग्नेसियम-म्यांगनीज छत प्यानलहरूसँग अनुकूलता आवश्यक पर्ने परियोजनाहरूको लागि प्रयोग गरिन्छ।

निर्माण प्रक्रिया र निर्दिष्टीकरण:उच्च-गति, सटीक, पूर्ण स्वचालित पंचिङ लाइनहरू प्रयोग गरेर उत्पादन गरिएको, प्रणालीले छिद्रित रङ-लेपित स्टिल कुण्डलहरू, आल्मुनियम कुण्डलहरू, र स्टेनलेस स्टील पानाहरू सहित विभिन्न सामग्रीहरूलाई समर्थन गर्दछ। मानक मोटाईहरू 0.5mm देखि 2.0mm (पातलो पानाहरू: 0.5–1.0mm; बाक्लो पानाहरू: 1.0-2.0mm) सम्म हुन्छन्। 40%–60% को खुला क्षेत्र अनुपातको साथ, सामान्य लुभर कोणहरू 45°–60° हुन्छन्। मानक पाना आकारहरू 1000×2000mm र 1250×2500mm छन्; अनुकूलन आकार अनुरोध मा उपलब्ध छन्।

सतह उपचार:जस्ती इस्पात पाना इलेक्ट्रोस्टेटिक पाउडर कोटिंग संग समाप्त गर्न सकिन्छ। रङहरू RAL मापदण्डहरू अनुसार अनुकूलित हुन्छन् (सामान्य रंगहरूमा गाढा खैरो, हल्का खैरो, शाही निलो र गाढा हरियो समावेश छ)।

प्रदर्शन प्रमाणीकरण

1. ध्वनिक प्रदर्शन - प्रयोगशाला-मापन शोर कमी

छिद्रित लउभर प्यानलहरूको ध्वनिक प्रदर्शन कंक्रीट प्रयोगात्मक डेटा द्वारा समर्थित छ। नेशनल चेङ कुङ युनिभर्सिटी (ताइवान) मा आर्किटेक्चरल ध्वनिक प्रयोगशाला द्वारा माइक्रो-छिद्रित तेर्सो लुभर प्यानलहरूमा गरिएको व्यवस्थित अनुसन्धानले औसत शोर घटाउने दायरा न्यूनतम 4dB देखि अधिकतम 15dB सम्म रहेको देखाएको छ। ध्वनिक कार्यसम्पादनलाई प्रभाव पार्ने मुख्य चरहरूमा लुभर लम्बाइ, लुभर मोटाई, संरचनात्मक कन्फिगरेसन (एकल-पक्षीय बनाम डबल-पक्षीय पर्फोरेसन), लुभर कोण, र लुभर स्पेसिङ समावेश छ।

2. भेन्टिलेसन र हावा प्रतिरोध - हावा प्रतिरोध 30% भन्दा बढीले घट्यो

छिद्रित लुभर प्यानलहरूले प्राकृतिक भेन्टिलेसन र लुभरहरूमा कोणित छिद्रहरू मार्फत दबाब राहतको सुविधा दिन्छ, प्रभावकारी रूपमा हावा प्रतिरोध कम गर्दछ। जब निर्माण होर्डिङमा प्रयोग गरिन्छ, लोभर्ड एयरफ्लो डिजाइनले तुलनात्मक पवन लोड गणनाहरूमा आधारित, परम्परागत ठोस अवरोधहरूको तुलनामा 30% भन्दा बढी हावा प्रतिरोध कम गर्दछ। प्यानलहरू लागू भवन कोडहरू (जस्तै, GB 50009 / EN 1991) अनुसार स्थानीय वायु भार आवश्यकताहरू पूरा गर्न डिजाइन गरिएको छ, वास्तविक कार्यसम्पादन संरचनात्मक गणनाहरू र परियोजना-विशिष्ट पवन लोड मूल्याङ्कनहरू मार्फत प्रमाणित गरीएको छ। यसले तिनीहरूलाई टाइफुन-प्रवण र हावायुक्त तटीय क्षेत्रहरूको लागि उपयुक्त बनाउँछ।

3. जंग र मौसम प्रतिरोध - 500-घण्टा साल्ट स्प्रे परीक्षण

छिद्रित लुभर प्यानलहरूको जंग प्रतिरोध डुअल-प्रक्रिया प्रणाली मार्फत सुनिश्चित गरिएको छ: तातो-डुबकी ग्याल्भेनाइजिंग पछि इलेक्ट्रोस्टेटिक पाउडर कोटिंग। एक जस्ती आधार तह एक उच्च-तापमान ठीक आउटडोर-ग्रेड पलिएस्टर पाउडर कोटिंग (≥60μm बाक्लो) संग जोडिएको छ। प्यानलहरूले ASTM B117 / ISO 9227 अनुसार, नुन स्प्रे परीक्षणको 500 घन्टा पील वा खिया नगरी सहन सक्छ। तेस्रो-पक्ष परीक्षण रिपोर्टहरू अनुरोधमा उपलब्ध छन्, र बाहिरी सेवा जीवन सामान्य वातावरणीय परिस्थितिहरूमा 5-10 वर्ष अनुमान गरिएको छ।

4. मेकानिकल र निर्माण गुणहरू

Q235 गैल्भेनाइज्ड स्टीलबाट बनेको, सामग्रीले उत्कृष्ट कम्प्रेसिभ बल प्रदान गर्दछ, जबकि लुभर स्ट्याम्पिङ प्रक्रियाले उच्च आयामी सटीकता सुनिश्चित गर्दछ। रेल ट्रान्जिट अनुप्रयोगहरूमा (भेन्टिलेसन र वर्षा-प्रूफ शटरहरू), संरचनाले हावा प्रवाह र मौसम सुरक्षालाई सन्तुलनमा राख्न अगाडि-अनुहार छिद्रित लउभर प्यानलहरू पछाडिको वर्षा बफलहरूसँग जोड्दछ। मोटर चालित उपकरण पावर कम्पार्टमेन्टहरूका लागि, 5-10mm ध्वनि-अवशोषित सामग्री लुभर संरचनामा शोर कम गर्न लागू गर्न सकिन्छ।

5. प्रमाणित अनुप्रयोग परिदृश्यहरू

ठूला-ठूला सार्वजनिक भवनको सजावट र ध्वनि अवशोषण:यी लुभेर्ड पर्फोरेटेड शीटहरू एयरपोर्टहरू, रेलवे स्टेशनहरू, स्टेडियमहरू, प्रदर्शनी केन्द्रहरू, र मेट्रो स्टेशनहरू जस्ता प्रमुख परियोजनाहरूमा सजावट र ध्वनिक उपचारको लागि प्रयोग गरिन्छ।

निर्माण होर्डिङ:लुभर्ड पर्फोरेटेड होर्डिङले साइटमा वेल्डिङको आवश्यकतालाई हटाउँदै बोल्ट गरिएको एसेम्बलीसहितको मोड्युलर डिजाइन सुविधा दिन्छ। यसले 5 पटक भन्दा बढी पुन: प्रयोगलाई समर्थन गर्दछ र 95% को स्टिल पुन: प्रयोगयोग्यता दरको गर्व गर्दछ।

उपकरण भेन्टिलेसन र गर्मी अपव्यय:उपकरणको घेराका लागि तातो अपव्यय प्यानलको रूपमा प्रयोग गरिन्छ, यी लुभरहरू सामान्यतया स्टेनलेस स्टील, ग्याल्भेनाइज्ड स्टील, वा एल्युमिनियम (मोटाई: ०.८–२ मिमी) बाट बनाइन्छ, धुलो र स्प्ल्याश सुरक्षा प्रदान गर्दा प्रभावकारी भेन्टिलेसन र तातो अपव्यय प्रदान गर्दछ।

प्रमुख निर्दिष्टीकरण अवलोकन

तल सूचीबद्ध सबै प्यारामिटरहरू कारखाना मानक उत्पादन वा सन्दर्भ परीक्षणमा आधारित छन्। अनुकूलन विशिष्ट परियोजना आवश्यकताहरू पूरा गर्न उपलब्ध छ।

मुख्य फाइदाहरू

1. दृश्यता बिना भेन्टिलेशन (अद्वितीय कार्यक्षमता)।एंगल लुभर डिजाइनले अगाडिबाट हेर्दा ओभरल्याप सिर्जना गर्दछ, प्राकृतिक वायुप्रवाहलाई अनुमति दिँदै बाहिरबाट 90% भन्दा बढी दृश्य रेखालाई रोक्छ — भेन्टिलेसन र तातो अपव्ययसँग गोपनीयता सुरक्षालाई सन्तुलनमा राख्छ। भिजुअल स्क्रिनिङ प्यानल सतहमा लम्बवत १ मिटरको दूरीमा मापन गरिन्छ।

२. प्रमाणित ध्वनिक प्रदर्शन (४–१५ dB घटाउने)।प्रयोगशाला परीक्षणले 4-15 dB को औसत शोर कमी पुष्टि गर्दछ; ध्वनि-अवशोषित कपास वा माइक्रो-छिद्रित प्यानलहरू थपेर प्रदर्शनलाई अझ बढाउन सकिन्छ।

3. जंग प्रतिरोध र स्थायित्व (500-घण्टा साल्ट स्प्रे प्रमाणीकरण)।डुअल एन्टी-कोरोसन प्रोटेक्शन (हट-डिप ग्याल्भेनाइजिङ प्लस इलेक्ट्रोस्टेटिक पाउडर कोटिंग) ले ASTM B117/ISO 9227 प्रति 500 ​​घण्टा नुन स्प्रे परीक्षण पछि कुनै पिलिङ्ग वा खिया नभएको सुनिश्चित गर्दछ; 5-10 वर्ष को बाहिरी सेवा जीवन।

४. मोड्युलर असेंबली र पुन: प्रयोज्यता।बोल्ट जडानहरूसँग मोड्युलर डिजाइनले साइटमा वेल्डिङको आवश्यकतालाई हटाउँछ; प्यानलहरू कम्तिमा पाँच पटक पुन: प्रयोग गर्न सकिन्छ, 95% को स्टील रिसाइक्लिंग दर संग।

5. लचिलो सामग्री र विशिष्टता अनुकूलन।Q235 जस्ती इस्पात, स्टेनलेस स्टील, र एल्युमिनियम जस्ता विभिन्न सामग्रीहरूमा उपलब्ध छ; प्लेट मोटाई, आयाम, र रङहरू विशिष्ट परियोजना आवश्यकताहरू पूरा गर्न अनुकूलित गर्न सकिन्छ।

आवेदन परिदृश्यहरू

1.ठूला सार्वजनिक भवनहरू जस्तै एयरपोर्टहरू, रेलवे स्टेशनहरू, स्टेडियमहरू, प्रदर्शनी केन्द्रहरू, र मेट्रो स्टेशनहरूका लागि सजावटी र ध्वनि-अवशोषित प्रणालीहरू।

2.सडक निर्माण, सबवे उत्खनन, र आवासीय नवीकरणको लागि निर्माण साइट होर्डिङ (हावा प्रतिरोध र दबाव राहत आवश्यक)।

3.औद्योगिक प्लान्ट र उपकरण कोठाहरूको लागि भेन्टिलेसन, गर्मी अपव्यय, र धुलो सुरक्षा।

4.नगरपालिका सडक र औद्योगिक क्षेत्रहरूका लागि आवाज अवरोधहरू (ध्वनि-अवशोषित सामग्रीहरूसँग संयोजन गर्दा)।

5.एकीकृत वास्तुकला छायांकन र भेन्टिलेसन लुभर प्रणाली।

किन छिद्रित लुभर प्यानलहरू छनौट गर्नुहोस्?

वास्तु सजावट, निर्माण होर्डिङ, वा आवाज घटाउने परियोजनाहरूको लागि भेन्टिलेसन र स्क्रिनिङलाई सन्तुलनमा राख्ने कार्यात्मक प्यानल खोज्दै हुनुहुन्छ? Q235 गैल्भेनाइज्ड स्टील वा स्टेनलेस स्टीलबाट बनेको, यी प्यानलहरूमा सटीक-स्ट्याम्प गरिएको, 45°–60° कोणित लुभरहरू छन्। तिनीहरूले 90% भिजुअल स्क्रीनिंग (1m लम्बवत दृश्य मा मापन) प्रदान गर्दछ जबकि प्राकृतिक भेन्टिलेसन र दबाव राहत सक्षम पार्दै, ठोस प्यानलहरूको तुलनामा 30% भन्दा कम हावा प्रतिरोध प्रदान गर्दछ। ध्वनिक प्रयोगशाला परीक्षणले 4-15 dB को आवाज घटाउने पुष्टि गर्दछ, जबकि 500-घण्टा नुन स्प्रे परीक्षणहरू (ASTM B117 / ISO 9227) तिनीहरूको जंग प्रतिरोध प्रमाणित गर्दछ; मोड्युलर डिजाइनले दोहोर्याइएको पुन: प्रयोगको लागि अनुमति दिन्छ। ठूला सार्वजनिक भवनहरूमा सजावटी ध्वनि अवशोषणदेखि शहरी सडक कार्यहरूका लागि हावा-प्रतिरोधी होर्डिङसम्म, पर्फोरेटेड लुभर प्यानलहरू—प्रमाणित कार्यसम्पादन डेटाद्वारा समर्थित—आवाज घटाउने र हावा प्रतिरोधका साथसाथै "दृश्यताविना भेन्टिलेसन" सुनिश्चित गर्ने भरपर्दो समाधान प्रदान गर्दछ।

बारम्बार सोधिने प्रश्नहरू

1. नुन स्प्रे परीक्षणको लागि कुन मापदण्डहरू प्रयोग गरिन्छ?

हामी ASTM B117 वा ISO 9227 अनुसार 500 घण्टाको लागि हाम्रो पाउडर-लेपित प्यानलहरू परीक्षण गर्छौं। तेस्रो-पक्ष परीक्षण रिपोर्टहरू नतिजाहरू प्रमाणित गर्न अनुरोधमा उपलब्ध छन्।

2. 90% भिजुअल स्क्रीनिंग कसरी मापन गरिन्छ?

भिजुअल स्क्रिनिङ दर प्यानल सतहमा लम्बवत १ मिटरको दूरीमा मापन गरिन्छ। सामान्य हेर्ने कोणहरू अन्तर्गत, एङ्गल लुभरहरूले 90% भन्दा बढी दृष्टिको तेर्सो रेखालाई रोक्नको लागि ओभरल्याप गर्दछ जबकि अझै पनि वायु प्रवाहलाई अनुमति दिन्छ।

3. के प्यानलहरू उच्च हावाको क्षेत्रमा प्रयोग गर्न सकिन्छ?

हो। ठोस प्यानलको तुलनामा लुभेर्ड डिजाइनले हावाको भारलाई ३०% कम गर्छ। प्यानलहरू र समर्थन संरचनाहरू पर्याप्त रूपमा डिजाइन गरिएको छ भनी सुनिश्चित गर्न हामी लागू कोडहरू (जस्तै, GB 50009 वा EN 1991) अनुसार परियोजना-विशिष्ट पवन लोड गणनाहरू प्रदर्शन गर्छौं।

4. louvered छिद्रित प्यानलहरूको लागि के सामग्रीहरू उपलब्ध छन्?

हामी Q235 जस्ती इस्पात, 304 स्टेनलेस स्टील, र आल्मुनियम मिश्र धातु प्रस्ताव गर्दछौं। छनोट जंग आवश्यकताहरू, वजन सीमा, र सौन्दर्य प्राथमिकताहरूमा निर्भर गर्दछ। सबै सामग्री विभिन्न RAL रंगहरूमा पाउडर लेपित हुन सक्छ।

5. के तपाइँ अर्डर गर्नु अघि नमूनाहरू वा परीक्षण रिपोर्टहरू प्रदान गर्नुहुन्छ?

हो, हामी मूल्याङ्कनका लागि नमूना प्यानलहरू प्रदान गर्न सक्छौं र अनुरोधमा सान्दर्भिक परीक्षण रिपोर्टहरू (नुन स्प्रे, ध्वनिक, मेकानिकल) साझा गर्न सक्छौं। हाम्रो ईन्जिनियरिङ् टोलीले तपाइँको विशेष परियोजना को लागी प्राविधिक परामर्श प्रदान गर्दछ।

6. प्यानलहरू कसरी स्थापना गरिन्छ?

प्यानलहरू साइट वेल्डिङको आवश्यकतालाई हटाउँदै मोड्युलर बोल्ट गरिएको असेंबलीको लागि डिजाइन गरिएको हो। यसले छिटो स्थापना र सजिलै पृथक गर्न अनुमति दिन्छ, र प्यानलहरू धेरै पटक पुन: प्रयोग गर्न सकिन्छ।
