फ्लोर डेकिंग एक चिसो-गठित स्टिल प्यानल हो जुन निर्माणको क्रममा स्थायी फर्मवर्कको रूपमा प्रयोग गरिन्छ र सेवाको क्रममा कम्पोजिट स्ल्याबमा तन्य सुदृढीकरणको रूपमा प्रयोग गरिन्छ।SENBO निर्माण सामग्रीखुला, बन्द, पुन: प्रवेश, र स्टील संरचना परियोजनाहरूको लागि रिबार ट्रस फ्लोर डेक प्रणालीहरू, सम्बन्धितसँग आपूर्ति गर्दछ।प्रोफाइल गरिएको स्टील पानाहरूरभवन निर्माण सामग्री सहायक प्रणालीपूर्ण फ्लोर असेंबलीहरूको लागि।
चार मुख्य उत्पादन प्रकारहरू उपलब्ध छन्, प्रत्येक फरक संरचनात्मक व्यवहारको साथ:

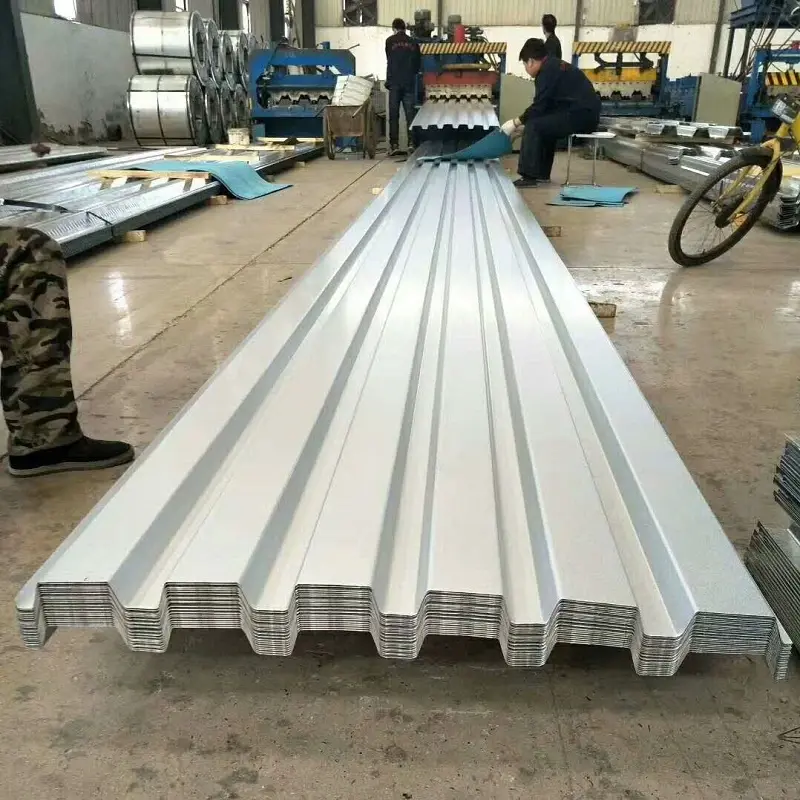

खुला फ्लोर डेक:देख्न सकिने रिब्सको साथ C-आकारको वा समान तरंग प्रोफाइल सुविधा दिन्छ। प्रतिनिधि मोडेलहरूमा YXB76-305-915, YXB51-305-915, र YXB75-200-600 समावेश छन्। ओपन डेकले छिटो स्थापना र कम लागत प्रदान गर्दछ, तर यसले पूर्ण रूपमा कम्पोजिट सदस्यको सट्टा स्थायी फर्मवर्कको रूपमा कार्य गर्दछ। यो सामान्यतया हल्का औद्योगिक भवनहरू र मध्यम लोड आवश्यकताहरूको साथ गोदामहरूको लागि निर्दिष्ट गरिएको छ।
पुन: प्रवेश फ्लोर डेक:आगो र जंग प्रदर्शन सुधार गर्न एक संकीर्ण उद्घाटन प्रोफाइल प्रयोग गर्दछ। साधारण मोडेल YXB51-200-600 हो। खुला डेकको तुलनामा, पुन: प्रवेश गर्ने प्रोफाइलहरूले उच्च स्ल्याब कठोरता र कम कंक्रीट खपत प्रदान गर्दछ, समग्र व्यवहारमा आंशिक सुधारको प्रतिनिधित्व गर्दछ।

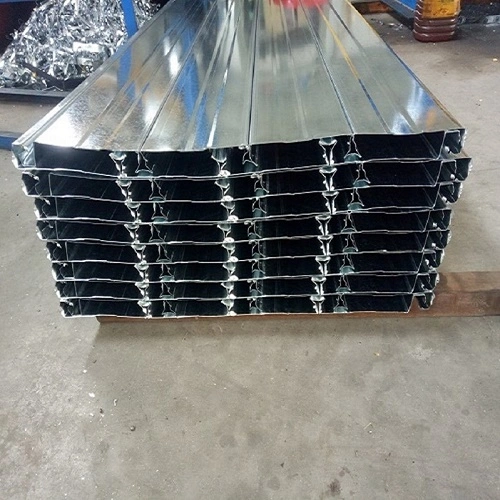

बन्द फ्लोर डेक:प्यानल सतहमा कतरनी रिबहरू समावेश गर्दछ, इस्पात र कंक्रीट बीच पूर्ण समग्र कार्य सक्षम पार्दै। तल समतल र नेत्रहीन सफा छ। मुख्यधाराका मोडेलहरूमा YXB65-185-555, YXB66-240-720, र YXB65-170-510 समावेश छन्। बन्द डेकले 3.0-4.5 मिटरको अनशोर्ड स्प्यानलाई समर्थन गर्दछ, राम्रो आगो प्रतिरोध प्रदान गर्दछ, र सामान्यतया अग्लो स्टिल भवनहरूमा प्रयोग गरिन्छ।
Rebar ट्रस फ्लोर डेक:प्रतिरोध वेल्डिङद्वारा जोडिएको जस्ती आधार पानाको साथ ट्रसमा बनेको HRB400 स्टिल बारहरू संयोजन गर्दछ। ट्रसको उचाइ 70 मिमी देखि 150 मिमी सम्म हुन्छ, र आधार पाना कम्तिमा 120 g/m² को डबल पक्षीय जस्ता कोटिंगको साथ 0.5 मिमी बाक्लो हुन्छ। अन-साइट रिबार टाइङ 60%–70% ले घटाइन्छ, अनशोर्ड स्प्यान 5 मिटरसम्म पुग्न सक्छ, र 100 मिमी स्ल्याबले लगभग 1.68 घण्टाको आगो प्रतिरोध प्राप्त गर्दछ।
| प्यारामिटर | दायरा / विकल्प | नोटहरू |
|---|---|---|
| सामग्री | Q235, Q345, DX51D+Z जस्ती इस्पात | उपज शक्ति 235-550 MPa उपलब्ध छ |
| पाना मोटाई | ०.६–१.५ मिमी | 0.8-1.2 मिमी सबैभन्दा सामान्य |
| रिब उचाइ | 20-130 मिमी | प्रोफाइल प्रकार मा निर्भर गर्दछ |
| प्रभावकारी चौडाइ | ४०४–१०२५ मिमी | प्रोफाइल प्रकार मा निर्भर गर्दछ |
| जस्ता कोटिंग | ६०–२७५ ग्राम/m² (दोहोरो पक्षीय) | ≥120 g/m² मानक; तटीय वातावरणको लागि उच्च |
| लागू मानक | GB/T 12755-2008 | निर्माणको लागि प्रोफाइल गरिएको स्टील पानाहरू |
प्रकार द्वारा सामान्य मोडेल:
खुला प्रकार:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
बन्द प्रकार:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
रिबार ट्रस प्रकार:TD1-70 मार्फत TD5-150, ट्रस उचाइ 70-150 मिमी
फ्लोर डेक प्रकार को छनोट धेरै परियोजना-विशिष्ट कारक मा निर्भर गर्दछ:
स्प्यान र लोड:लाइट-लोड, छोटो-स्प्यान परियोजनाहरूले खुला डेक प्रयोग गर्न सक्छन्। ठूला स्प्यानहरू र भारी भारहरूले बन्द डेक वा रिबार ट्रस डेकबाट फाइदा लिन्छन्। बन्द डेकले 3.0-4.5 मिटरको अनशोर्ड स्प्यानहरू ह्यान्डल गर्दछ, जबकि रिबार ट्रस डेकले परिभाषित परिस्थितिहरूमा यसलाई 5 मिटरसम्म विस्तार गर्दछ।
आगो आवश्यकताहरु:बन्द डेक र रिबार ट्रस डेकले खुला डेक भन्दा राम्रो फायर प्रदर्शन प्रदान गर्दछ। केही बन्द डेक कन्फिगरेसनहरूले आगो प्रतिरोधी परीक्षण पास गरेका छन् र कम्पोजिट स्ल्याब डिजाइनले लागू कोड पूरा गर्दा स्प्रे गरिएको फायरप्रूफिङ बिना प्रयोग गर्न सकिन्छ। फायर रेटिङ स्ल्याबको मोटाई र कंक्रीट कभरमा निर्भर गर्दछ, डेकमा मात्र होइन।
निर्माण क्रम:खुला डेक हल्का तौल र स्थापना गर्न छिटो छ, यसलाई ठूलो भुइँ क्षेत्रहरूको लागि उपयुक्त बनाउँदै। रिबार ट्रस डेकले साइटमा सुदृढीकरण कार्य घटाउँछ तर कारखाना पूर्वनिर्मित नेतृत्व समय चाहिन्छ।
क्षरण वातावरण:इनडोर एप्लिकेसनहरूले सामान्यतया कम्तिमा 120 g/m² को जिंक कोटिंग प्रयोग गर्दछ। तटीय वा रासायनिक आक्रामक वातावरणमा उच्च जस्ता वजन वा वैकल्पिक सुरक्षा आवश्यक पर्दछ। जस्ता तहले मुख्यतया निर्माणको समयमा इस्पातको सुरक्षा गर्दछ; कंक्रीट प्लेसमेन्ट पछि, कंक्रीट आवरणले दीर्घकालीन जंग सुरक्षा प्रदान गर्दछ।
प्यानल निरीक्षण:स्थापना गर्नु अघि, प्यानल समतलता विचलन 3 मिमी भन्दा कम छ र कुनै महत्त्वपूर्ण विकृति वा कोटिंग क्षति अवस्थित छैन भनेर प्रमाणित गर्नुहोस्। जस्ता कोटिंग मोटाई र वेल्ड गुणस्तर आगमन सामग्री मा जाँच गर्नुपर्छ।
लेआउट र फिक्सिंग:प्यानलहरू राख्नु अघि स्टिल बीमहरूमा केन्द्र रेखाहरू चिन्ह लगाउनुहोस्, 3 मिमी भित्र विचलन नियन्त्रण गरी। छेउछाउका पानाहरू बीचको दीर्घकालीन ओभरल्याप कम्तिमा 50 मिमी हुनुपर्छ, ट्याक वेल्डिङद्वारा सुरक्षित। थ्रु-डेक स्टड वेल्डिङ स्पेसिङ सामान्यतया 300 मिमी भन्दा बढी हुँदैन, डिजाइन आवश्यकताहरू अनुसार वेल्ड प्रवेश प्रमाणित गरिएको छ।
कंक्रीट खन्याउने:120±20 mm मा स्लम्प कायम राख्नुहोस्। कोटिंग क्षति र प्यानल विकृति रोक्न भाइब्रेटर र डेक सतह बीचको सीधा सम्पर्कबाट बच्नुहोस्। खन्याउनु अघि अस्थायी समर्थनहरू सही रूपमा राखिएको छ भनी प्रमाणित गर्नुहोस्, विशेष गरी अनशोर्ड स्थापनाहरूको लागि जहाँ स्प्यान र पानाको मोटाई डिजाइनसँग मेल खान्छ।
लेआउट रेखाचित्र:स्थापना गर्नु अघि विस्तृत लेआउट रेखाचित्रहरू तयार गर्नुहोस्, प्यानल दिशा, ओभरल्याप स्थानहरू, उद्घाटनहरू, र स्टड स्थितिहरू देखाउँदै। संरचनात्मक कार्यसम्पादनलाई असर गर्न सक्ने अनियन्त्रित काटनबाट बच्नका लागि अनियमित क्षेत्रहरू अग्रिम योजना बनाउनुपर्छ।
1.उच्च-वृद्धि र सुपर-हाइ-राईज स्टिल संरचनाहरूको लागि फ्लोर प्रणालीहरू, जहाँ बन्द डेक र रिबार ट्रस डेक सामान्यतया निर्दिष्ट गरिन्छ।
2.औद्योगिक प्लान्टहरू र रसद गोदामहरू, जहाँ खुला डेकले लाइट-लोड मेजेनाइनहरू र प्लेटफर्महरूको लागि लागत-प्रभावी समाधान प्रदान गर्दछ।
3.सार्वजनिक भवनहरू जस्तै एयरपोर्ट टर्मिनलहरू, स्टेडियमहरू, र लामो-स्प्यान फ्लोर आवश्यकताहरू भएका प्रदर्शनी केन्द्रहरू।
4.बिजुली सुविधा र ऊर्जा परियोजनाहरु लाई परिष्कृत आगो प्रतिरोध र लोड क्षमता को आवश्यकता छ।
केही स्टिल-फ्रेम गरिएको भवन खामहरूमा, फ्लोर डेक प्रणालीहरूसँग समन्वय गरिएको छरक ऊन स्यान्डविच प्यानलहरूपर्खाल र छत इन्सुलेशनको लागि, एक एकीकृत संरचनात्मक र थर्मल घेरा गठन। हाम्रो ईन्जिनियरिङ् टोलीले यी उत्पादनहरू बीचको इन्टरफेस विवरणमा सहयोग गर्न सक्छ।
खुला डेकले मुख्यतया स्थायी फर्मवर्कको रूपमा कार्य गर्दछ र समग्र कार्यमा महत्त्वपूर्ण योगदान गर्दैन। बन्द डेकले स्टिल र कंक्रीटलाई भारमा सँगै काम गर्न अनुमति दिँदै कंक्रीटसँग बन्धन गर्न सियर रिबहरू प्रयोग गर्दछ। रेबार ट्रस डेकले वेल्डेड स्टिल ट्रस प्रयोग गर्दछ जुन परम्परागत स्ल्याब सुदृढीकरण जस्तै कार्य गर्दछ, आधार पानाले मात्र फर्मवर्कको रूपमा सेवा गर्दछ।
अनशोर्ड स्प्यान डेक प्रोफाइल, पाना मोटाई, कंक्रीट स्ल्याब मोटाई, र निर्माण लोड मा निर्भर गर्दछ। बन्द डेकले सामान्यतया 3.0-4.5 मिटरलाई अस्थायी किनारा बिना समर्थन गर्दछ, र रिबार ट्रस डेक 5 मिटर पुग्न सक्छ। निर्माताको स्प्यान तालिकाहरू प्रोजेक्ट-विशिष्ट विक्षेपन जाँचहरूसँगै प्रयोग गरिनुपर्छ।
मानक इनडोर अनुप्रयोगहरूको लागि, कम्तिमा 120 g/m² को डबल-पक्षीय जस्ता कोटिंग सामान्य छ। तटीय वा संक्षारक वातावरणमा उच्च कोटिंग वजन आवश्यक हुन सक्छ। जस्ता कोटिंगले निर्माण चरणको समयमा इस्पातको सुरक्षा गर्दछ; लामो-समय जंग सुरक्षा प्लेसमेन्ट पछि कंक्रीट आवरण द्वारा प्रदान गरिएको छ।
सधैं होइन। बन्द डेक र रिबार ट्रस डेक किनारा बिना स्थापना गर्न सकिन्छ जब स्प्यान र पाना मोटाई निर्माताको सीमा भित्र हुन्छ। खुला डेकलाई प्राय: किनारा वा कम स्प्यान चाहिन्छ। शोरिङ-मुक्त विकल्प चयन गर्नु अघि विक्षेपन गणना र निर्माण लोड प्रमाणिकरण प्रदर्शन गर्नुपर्छ।
हो। पाना मोटाई, प्रभावकारी चौडाइ, र लम्बाइ परियोजना आवश्यकताहरू समायोजन गर्न सकिन्छ। संरचनात्मक कार्यसम्पादनमा सम्झौता गर्न सक्ने साइटमा माध्यमिक काटनबाट बच्नको लागि लेआउट रेखाचित्र चरणमा अनुकूलन प्रोफाइलहरू र ओपनिङहरू पुष्टि गरिनुपर्छ।
