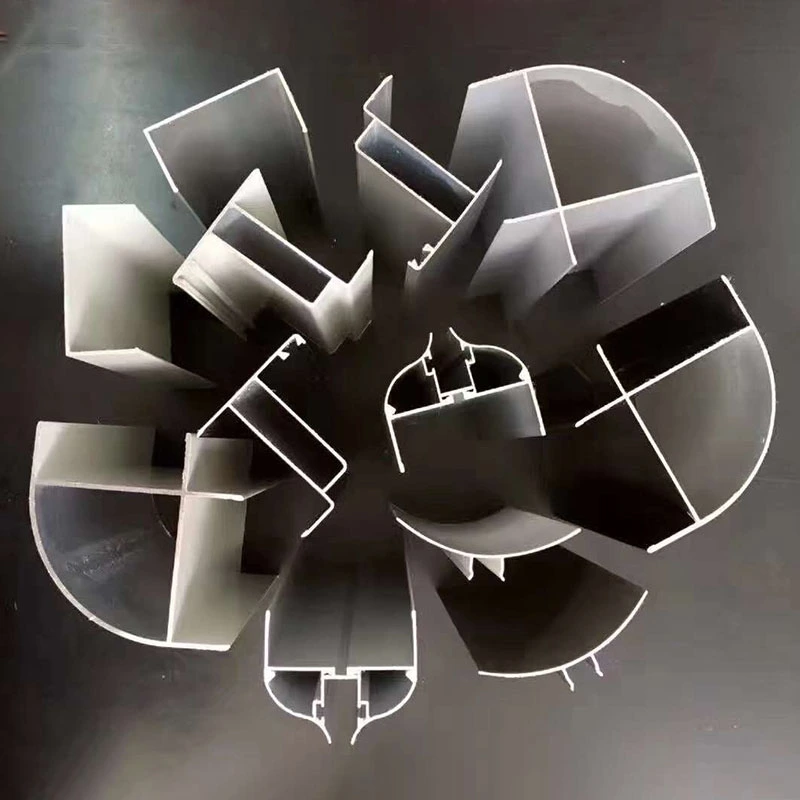

क्लीनरूम एल्युमिनियम सामानहरू, जसलाई क्लीनरूम एल्युमिनियम प्रोफाइलहरू पनि भनिन्छ, नियन्त्रित वातावरण घेरा प्रणालीहरूको लागि डिजाइन गरिएको विशेष कम्पोनेन्टहरू हुन्।SENBO निर्माण सामग्रीयी प्रोफाइलहरूलाई यसको क्लीनरूम प्यानल र सहायक दायराको अंशको रूपमा आपूर्ति गर्दछ, आयामी शुद्धता, सतहको सरसफाइ, र मोड्युलर अनुकूलतामा ध्यान केन्द्रित गर्दै।
प्रोफाइलहरू 6063-T5 एल्युमिनियम-म्याग्नेशियम-सिलिकन मिश्र धातुबाट उच्च-तापमान बाहिर निकाल्ने प्रयोग गरेर निर्मित छन्। सतह फिनिशमा एनोडाइजिंग, इलेक्ट्रोफोरेटिक कोटिंग, र पाउडर कोटिंग समावेश छ, प्रत्येक जंग प्रतिरोधको लागि चयन गरिएको छ र एक चिल्लो, गैर-धुलो-उत्पादन समाप्त। मानक प्रोफाइल लम्बाइ 6 मिटर प्रति टुक्रा हो, अनुकूलन काट्ने र गैर-मानक निर्दिष्टीकरणहरू उपलब्ध छन्।
कार्यात्मक रूपमा, उत्पादन श्रृंखलाले चार मुख्य कोटीहरू समेट्छ: फ्रेम जडान प्रोफाइलहरू (आई-प्रोफाइलहरू, एच-प्रोफाइलहरू, टी-प्रोफाइलहरू), सील र फिनिशिङ प्रोफाइलहरू (यू-च्यानलहरू, कोण प्रोफाइलहरू, आन्तरिक र बाह्य त्रिज्या प्रोफाइलहरू), ढोका र सञ्झ्याल प्रोफाइलहरू (ढोकाको फ्रेमहरू, ढोकाको पातहरूका खण्डहरू, झ्यालका फ्रेमहरू), र छतको टुक्राहरू, प्रोफाईलहरू। "वाइन ग्लास" निलम्बन बीम)।
आधार सामग्री 6063-T5 एल्युमिनियम मिश्र धातु हो, जसले बल, कठोरता र जंग प्रतिरोधको राम्रो सन्तुलन प्रदान गर्दछ। तन्य शक्ति 150 देखि 350 MPa सम्म हुन्छ। एनोडाइजिङले कडा, पहिरन-प्रतिरोधी सतह उत्पादन गर्दछ जुन सफा गर्न सजिलो हुन्छ र कणहरू बहाउँदैन। पाउडर कोटिंगले रंगहरूको विस्तृत दायरामा उपलब्ध एक टिकाऊ फिनिश प्रदान गर्दछ, जबकि इलेक्ट्रोफोरेटिक कोटिंगले जटिल प्रोफाइलहरूमा पनि समान कभरेज प्रदान गर्दछ।
सबै सतह उपचारहरू कम कण उत्पादन र सामान्य कीटाणुनाशकहरूको प्रतिरोधको लागि क्लिनरूम आवश्यकताहरू पूरा गर्न डिजाइन गरिएको हो। एल्युमिनियम मिश्र आफै गैर-विषाक्त, गन्धरहित, र नमी र मोल्ड वृद्धिको लागि प्रतिरोधी छ, जुन इलेक्ट्रोनिक्स, फार्मास्यूटिकल, र खाद्य उद्योग क्लीनरूमहरूमा लामो समयसम्म प्रयोग मार्फत प्रदर्शन गरिएको छ।
उद्योग मापदण्डहरू र आपूर्तिकर्ता उत्पादन डेटाबाट संकलित, निम्न तालिकाले साझा प्रोफाइल कोटिहरूको लागि प्रतिनिधि विशिष्टताहरू सूचीबद्ध गर्दछ।
| श्रेणी | प्रतिनिधि विनिर्देशहरू / मोडेलहरू | विवरण |
|---|---|---|
| आधार सामग्री ग्रेड | 6063-T5 एल्युमिनियम मिश्र धातु | अल-एमजी-सी मिश्र धातु; उच्च शक्ति, राम्रो कठोरता, जंग प्रतिरोधी |
| एल्युमिनियम च्यानल | 50 / 75 / 100 श्रृंखला च्यानल | उचाइ: 36.5 / 25 / 45 / 40 मिमी; मोटाई: 0.8-1.5 मिमी |
| एल्युमिनियम कोण | २५×२५/३५×३५/४०×४०/५० ×५० मिमी | भित्री र बाहिरी कोण; उपलब्ध विभिन्न विशिष्टताहरू |
| भित्री त्रिज्या एल्युमिनियम | R50 / R75 / R100 | त्रिज्या विनिर्देशहरू; PVC प्लास्टिक आधार संग जोडी |
| I-Beam एल्युमिनियम | 50 / 75 / 100 श्रृंखला I-Beam | क्लीनरूम प्यानल फ्रेमिङ (कील्स) जडान गर्न प्रयोग गरिन्छ |
| विन्डो फ्रेम एल्युमिनियम | 50 / 75 श्रृंखला विन्डो फ्रेम | गिलास विन्डो फ्रेमहरू सुरक्षित गर्नका लागि |
| FFU Keel | 50 / 75 / 100 श्रृंखला | टी आकारको एल्युमिनियम मिश्र; छत निलम्बन प्रणाली मा प्रयोग |
| सतह उपचार | एनोडाइजिंग / पाउडर कोटिंग / इलेक्ट्रोफोरेसिस | अनुकूलन रङहरू; जंग-प्रतिरोधी, गैर-धूलो-उत्पादन |
| लम्बाइ | 6 मिटर प्रति टुक्रा | कट-देखि-लम्बाइ र गैर-मानक अनुकूलनलाई समर्थन गर्दछ |
| कार्यकारी मानक | GB/T २३९३२-२००९ | आयामी सहिष्णुता, रासायनिक संरचना, र मेकानिकल गुणहरू राष्ट्रिय मापदण्डहरू पूरा गर्छन् |
Cleanroom एल्युमिनियम सामानहरू 40, 50, र 75 शृङ्खलाहरू जस्ता विश्वव्यापी विशिष्टताहरूका साथ मोड्युलर अवधारणाको वरिपरि डिजाइन गरिएका छन्। जडान स्लट चौडाइ र प्वाल स्पेसिङहरू उद्योग-मानक आयामहरू पछ्याउँछन्, र स्लट चौडाइ सहिष्णुताहरू सामान्यतया ± 0.2 मिमी भित्र नियन्त्रण गरिन्छ। यसले विभिन्न कम्पोनेन्टहरू बीच द्रुत र कडा असेंबली सुनिश्चित गर्दछ। फ्याक्ट्री असेम्ब्ली प्रमाणिकरणले जडानहरूको कडापन, आयामी समन्वय, र सील संरचनाहरूको अनुकूलताको लागि जाँचहरू समावेश गर्दछ, ताकि प्रोफाइलहरू स्थापना पछि हस्तक्षेप वा गलत नहोस्।
सेमीकन्डक्टर क्लिनरूमहरू र फार्मास्युटिकल GMP कार्यशालाहरू जस्ता कडा सरसफाई आवश्यकताहरू भएका वातावरणहरूमा, पर्खाल-देखि-भित्ता र पर्खाल-देखि-छत जंक्शनहरू 50 मिमी त्रिज्या (R50) को साथ एल्युमिनियम मिश्र धातु कभिङसँग समाप्त हुन्छन्। घुमाउरो प्रोफाइलले 90-डिग्री कोणहरू हटाउँछ, जसले धुलो जम्मा कम गर्छ र सफाई र कीटाणुशोधनलाई सरल बनाउँछ। सहज ट्रान्जिसनले एयरफ्लो टर्ब्युलेन्सलाई पनि कम गर्छ, क्रिटिकल जोनहरूमा युनिडायरेक्शनल ल्यामिनार एयरफ्लो जोगाउन मद्दत गर्छ। कुनामा कम्पोनेन्टहरू ब्लाइन्ड रिभेटहरू प्रयोग गरेर पर्खाल प्यानलहरूमा सुरक्षित हुन्छन्, जसले वेल्डिंगसँग सम्बन्धित कण प्रदूषण बिना द्रुत स्थापना गर्न अनुमति दिन्छ।
FFU (फ्यान फिल्टर युनिट) ग्रिड फ्रेमवर्क क्लिनरूम छत प्रणालीको लागि प्राथमिक संरचनात्मक समर्थन हो। यसले उच्च-शक्ति T-आकारको एल्युमिनियम मिश्र धातु प्रोफाइलहरू प्रयोग गर्दछ जुन मानकीकृत कनेक्टरहरू (दुई-तर्फी, तीन-तर्फी, चार-तर्फी, आदि) सँग भेला हुन्छन्। 6063-T5 मिश्र धातुले प्रणालीलाई हल्का तौल अझै बलियो राख्छ, र प्रोफाइल क्रस-सेक्शनले उपयोगिता रूटिङका लागि समर्पित च्यानलहरू समावेश गर्दछ। कनेक्टरहरू जंग प्रतिरोधको लागि जस्ती छन्। मानक ग्रिड मोड्युलहरूमा 1180 × 580 मिमीको आन्तरिक उद्घाटन हुन्छ, जुन FFU स्थापना आवश्यकताहरूसँग मेल खान्छ।
निलम्बन प्रणालीले लोड-असर क्षमताको लागि 30% सुरक्षा मार्जिन समावेश गर्दछ। ह्याङ्गर स्पेसिङ 1200 मिमी भित्र राखिएको छ, र फ्रेम लेभलिङ प्रति मिटर 1 मिमी भन्दा कमको सहनशीलतामा राखिएको छ। परम्परागत वेल्डेड फ्रेमहरूको तुलनामा, यो पूर्व-एकत्रित दृष्टिकोणले निर्माण समयलाई 30% भन्दा बढी घटाउँछ र पछिको मर्मत दक्षतालाई 50% ले सुधार गर्छ।
एनोडाइजिङ वा पाउडर कोटिंग पछि, यी प्रोफाइलहरूको सतहहरू चिल्लो, बुर-मुक्त, र धुलो टाँस्ने प्रतिरोधी हुन्छन्। पूर्व-इन्जिनियर गरिएको ग्रूभहरूले गैर-धातु घटकहरू स्थापना गर्न अनुमति दिन्छ जस्तै सील स्ट्रिपहरू, PVC क्यापहरू, र प्लास्टिक कुना गार्डहरू, जसले धुलो-प्रूफिङ र वायुरोधीता बढाउँछ। एल्युमिनियम मिश्र धातु सामग्री आफैंमा गैर-विषाक्त, गन्धरहित, जंग-प्रतिरोधी, र नमी-प्रूफ हो, धेरै उद्योगहरूमा क्लिनरूम वातावरणमा लामो-समयको प्रदर्शनको साथ।
1. भरपर्दो सामग्री गुणहरू।6063-T5 एल्युमिनियम मिश्रले समान बनावट र 150-350 MPa को तन्य शक्ति प्रदान गर्दछ। सामान्य क्लीनरूम अवस्थाहरूमा डिजाइन सेवा जीवन कम्तिमा 15 वर्ष हो।
2. तंग विधानसभा लागि सटीक सहिष्णुता।स्लट चौडाइ सहिष्णुता ± ०.२ मिमी भित्र राखिएको छ। मोड्युलर डिजाइन र मानकीकृत इन्टरफेसहरूले क्लीनरूम प्यानलहरू र सील स्ट्रिपहरू जस्ता पूरक सामग्रीहरूसँग कडा फिट सुनिश्चित गर्दछ।
3. चिकनी, गैर-धूलो-उत्पन्न सतह।एनोडाइजिंग, इलेक्ट्रोफोरेसिस, र पाउडर कोटिंग सहित सतह उपचारहरूले एक चिल्लो, गैर-छिद्र समाप्त उत्पादन गर्दछ जुन जंग-प्रतिरोधी र सफा गर्न सजिलो हुन्छ। यसले कम कण रिलीजको लागि क्लीनरूम आवश्यकताहरू पूरा गर्दछ।
4. व्यापक उत्पादन दायरा।शृङ्खलामा च्यानल प्रोफाइलहरू, कोण प्रोफाइलहरू, रेडियस कुना प्रोफाइलहरू, ढोका र विन्डो फ्रेमहरू, र FFU ग्रिड प्रणालीहरू समावेश छन्। अनुकूलन आयामहरू र विशेष आकारहरू अनुरोधमा उत्पादन गर्न सकिन्छ।
5. मोड्युलर असेंबली र पुन: प्रयोज्यता।प्रोफाइलहरू बोल्ट जडानहरू र रिभेटहरू प्रयोग गरेर भेला हुन्छन्, वेल्डिंगको आवश्यकतालाई हटाउँदै। लेआउट परिवर्तनहरू आवश्यक हुँदा यसले द्रुत स्थापना, पृथकीकरण, र पुन: प्रयोग सक्षम गर्दछ।
पर्खाल प्यानल जडानहरूको लागि:आई-बीम र एच-बीम प्रोफाइलहरू प्यानलहरू बीचको मध्यवर्ती कनेक्टरहरूको रूपमा प्रयोग गरिन्छ। स्थापना गर्नु अघि प्रोफाइल स्लट चौडाइ प्यानल किनारा मोटाईसँग मेल खान्छ भनेर प्रमाणित गर्नुहोस्। खाली ठाउँहरूबाट बच्नको लागि समान रूपमा फास्टनरहरू कस्नुहोस्।
कुना परिष्करणको लागि:धुलो जाल हटाउन भित्ता-देखि-भित्ता र भित्ता-देखि-छत जंक्शनहरूमा R50 वा ठूला त्रिज्या प्रोफाइलहरू प्रयोग गर्नुहोस्। ब्लाइन्ड रिभेट्स सफा देखिने र कम कण प्रदूषणको लागि पेंचहरूमा सिफारिस गरिन्छ।
FFU ग्रिड छतका लागि:सुनिश्चित गर्नुहोस् कि ह्याङ्गर स्पेसिङ 1200 mm भन्दा बढी छैन र फ्रेम प्रति मिटर 1 mm भित्र समतल गरिएको छ। 1180×580 mm को ग्रिड खोल्ने FFU मोड्युलहरूको लागि मानक हो, तर अनुकूलन आकारहरू समायोजन गर्न सकिन्छ।
ढोका र विन्डो फ्रेमहरूको लागि:क्लिनरूम प्यानल मोटाईसँग मेल खाने प्रोफाइलहरू चयन गर्नुहोस्। प्रमाणित गर्नुहोस् कि सील ग्रोभ अभिप्रेत ग्यास्केट वा सीलेन्टसँग उपयुक्त छ। स्थापना पछि, जाँच गर्नुहोस् कि ढोका वा झ्याल बाइन्डिङ बिना सहज रूपमा सञ्चालन हुन्छ।
1.इलेक्ट्रोनिक्स र सेमीकन्डक्टर क्लीनरूमहरू: भित्ता प्यानल र छतका लागि जडान र फिक्सेसन, साथै FFU ग्रिड छत प्रणालीहरू।
2.बायोफार्मास्युटिकल GMP सुविधाहरू: R50 रेडियस गरिएको कुना प्रोफाइलहरू आन्तरिक र बाह्य कुनाहरू सील गर्न, धूलो-ट्रपिङ डेड जोनहरू हटाउन।
3.अस्पताल सञ्चालन कक्षहरू र आईसीयू वार्डहरू: ढोका र झ्याल फ्रेमहरू स्थापना, र एयरटाइट सील अनुप्रयोगहरू।
4.खाद्य प्रशोधन क्लीनरूमहरू: क्लीनरूम प्यानल जडानहरू, भुइँ च्यानल सील, र छत ग्रिड स्थापना।
5.प्रयोगशाला सफा क्षेत्रहरू: फ्रेमवर्क असेंबली, उपयोगिता लाइन एकीकरण, र सील।
औषधि GMP सुविधाहरूको लागि, एनोडाइज्ड वा पाउडर-लेपित फिनिशहरू सामान्यतया प्रयोग गरिन्छ किनभने तिनीहरू गैर-छिद्र, सफा गर्न सजिलो, र सामान्य कीटाणुनाशकहरू प्रतिरोधी हुन्छन्। इलेक्ट्रोफोरेटिक कोटिंग जटिल आकार भएका प्रोफाइलहरूको लागि निर्दिष्ट गर्न सकिन्छ जहाँ समान कभरेज आवश्यक छ।
रेडियस गरिएको कुना प्रोफाइलहरू सामान्यतया अन्धा रिभेट्स प्रयोग गरेर सुरक्षित हुन्छन्। यो विधिले वेल्डिङसँग सम्बन्धित गर्मी, धुवाँ र कण प्रदूषणबाट बच्न सुरक्षित जडान प्रदान गर्दछ। रिभेटहरू भित्रबाट स्थापित हुन्छन्, सफा गर्न सजिलो भएको चिल्लो बाहिरी सतह छोडेर।
हो। मानक लम्बाइ 6 मिटर हो, तर प्रोफाइलहरू कारखानामा निर्दिष्ट लम्बाइमा काट्न सकिन्छ। गैर-मानक क्रस-सेक्शनहरू पनि अनुकूलन एक्सट्रुजन डाइज प्रयोग गरेर उत्पादन गर्न सकिन्छ, न्यूनतम अर्डर मात्रा र नेतृत्व समय विचारहरूको अधीनमा।
धेरैजसो क्लीनरूम प्यानल निर्माताहरूले आफ्नो प्यानलहरू उद्योग-मानक प्रोफाइल स्लट चौडाइहरूसँग मिलाउन डिजाइन गर्छन्। अर्डर गर्नु अघि, प्यानल किनारा मोटाई र प्रोफाइल स्लट चौडाइ मिल्दो छ भनेर पुष्टि गर्नुहोस्। हाम्रो प्राविधिक टोलीले प्रमाणीकरणको लागि आयामी रेखाचित्र र नमूनाहरू प्रदान गर्न सक्छ।
FFU ग्रिड प्रणाली अपेक्षित लोडभन्दा ३०% सुरक्षा मार्जिनको साथ डिजाइन गरिएको छ, जसमा FFU एकाइहरूको तौल, छत प्यानलहरू र कुनै पनि सेवा भारहरू समावेश छन्। भारहरू समान रूपमा वितरण गर्न ह्याङ्गर स्पेसिङ 1200 मिमी भित्र राखिएको छ। विशिष्ट लोड गणनाहरूको लागि, कृपया हाम्रो इन्जिनियरिङ टोलीलाई FFU तौल र छतको कन्फिगरेसन प्रदान गर्नुहोस्।
Tianjin SENBO भवन निर्माण सामग्री टेक्नोलोजी कं, लिमिटेड क्लीनरूम एल्युमिनियम सामान, क्लिनरूम ढोका, पोलिस्टाइरिन क्लिनरूम प्यानल र अन्य धातु खाम उत्पादनहरूको निर्माता हो। हाम्रो उत्पादन आधार Jinghai आर्थिक विकास क्षेत्र, Tianjin, चीन मा स्थित छ, स्वचालित उत्पादन लाइनहरु र एक चार-चरण गुणस्तर निरीक्षण प्रक्रिया संग सुसज्जित। हाम्रो कारखाना, प्रमाणपत्रहरू, परीक्षण क्षमताहरू, र परियोजना सन्दर्भहरूको बारेमा थप जानकारीको लागि, कृपया हाम्रो भ्रमण गर्नुहोस्।हाम्रो बारेमापृष्ठ वाहाम्रो ईन्जिनियरिङ् टोलीलाई सम्पर्क गर्नुहोस्.
