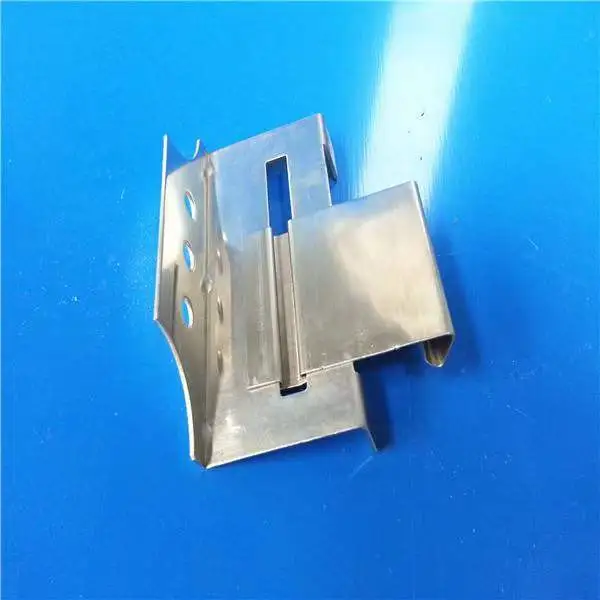

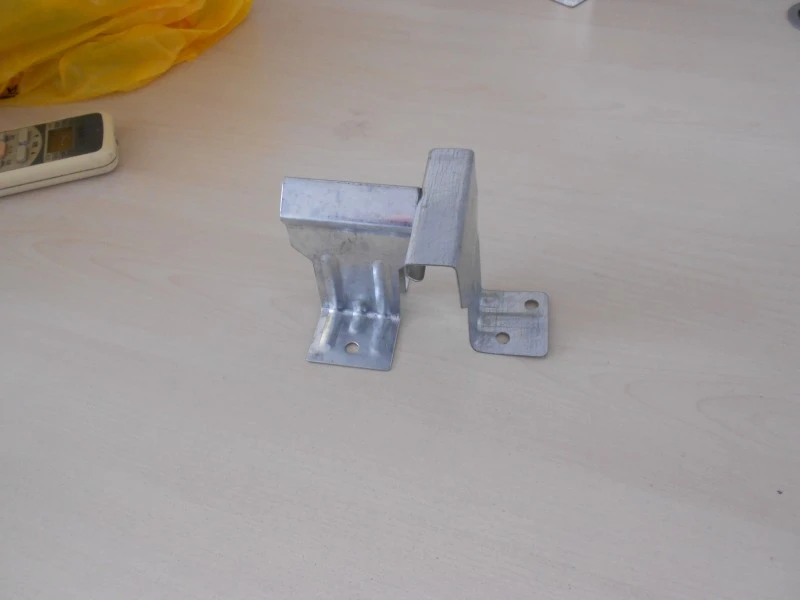

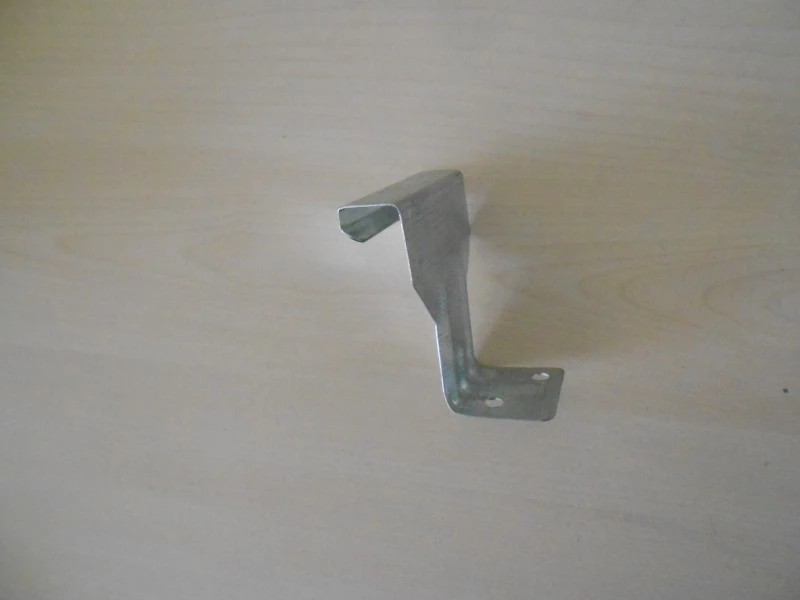

लुकाइएको क्लिप फास्टनरहरूले निर्माण प्यानल र समर्थन संरचना बीच लुकेको जडान प्रदान गर्दछ। क्लिप purlin वा कोष्ठकमा फिक्स गरिएको आधार रिबसँग संलग्न हुन्छ, प्यानलको सतहमा स्क्रू बिना प्यानल समात्छ। यस दृष्टिकोणले सबै फास्टनरहरूलाई प्यानल सिमहरू भित्र राख्छ, सफा बाहिरी दिँदै र खुला स्क्रू र सीलेन्टसँग सम्बन्धित चुहावट मार्गहरू हटाउँछ। SENBO ले यी क्लिपहरूलाई स्लट गहिराइ, खुट्टाको लम्बाइ, र सामग्री मोटाईमा आयामी जाँचहरू प्रदान गर्दछ, र उत्पादन प्रक्रियामा संलग्नता बलको आवधिक परीक्षण समावेश छ।
क्लिपहरू मानकको रूपमा 304 स्टेनलेस स्टीलबाट बनेका छन्, 430 र 201 विशिष्ट बजेटहरूको लागि उपलब्ध छन्। तातो डिप ग्याल्भेनाइजिङको साथ Q235B स्टील भारी संरचनात्मक क्लिपहरूको लागि प्रयोग गरिन्छ। स्टेनलेस स्टील क्लिपहरू स्ट्रिप सामग्रीबाट चिसो प्रेस वा मुद्रांकन द्वारा उत्पादन गरिन्छ। Q235B क्लिपहरू सामान्यतया 5 मिमीको न्यूनतम मोटाईको हट-रोल्ड प्लेटबाट बनाइन्छ र बल र आयामी शुद्धता कायम राख्न हाइड्रोलिक कोल्ड प्रेसिङद्वारा बनाइन्छ।
क्लिप आन्तरिक उचाइ प्यानल स्लट गहिराई द्वारा निर्धारण गरिन्छ। सामान्य आन्तरिक उचाइ 2.6 mm देखि 10 mm सम्म, 7.5 mm को खुट्टाको लम्बाइ र स्टेनलेस स्टीलको लागि 0.5 mm देखि 1.5 mm सम्मको सामाग्री मोटाई हुन्छ। बोल्ट व्यास कम्तिमा 8.8 को बल ग्रेड संग 12 मिमी छ। क्लिपहरूलाई एपद्वारा पर्खाल प्यानल क्लिपहरू, छत प्यानल क्लिपहरू, र फ्लोर प्यानल क्लिपहरूमा वर्गीकृत गरिन्छ। सामग्री द्वारा, तिनीहरू स्टेनलेस स्टील क्लिप र हट-डिप जस्ती स्टील क्लिप मा विभाजित छन्।
| वस्तु | प्यारामिटर / विशिष्टता | सन्दर्भ वा नोटहरू |
|---|---|---|
| आधार सामग्री | 304 स्टेनलेस स्टील / Q235B हट-रोल्ड स्टील | आवेदन द्वारा चयन गरिएको सामग्री |
| सामाग्री मोटाई | स्टेनलेस स्टीलको लागि 0.5-1.5 मिमी; ≥5 mm सबै-स्टील अवयवहरूको लागि | उत्पादन प्रकार मा निर्भर गर्दछ |
| क्लिप आन्तरिक उचाइ | 2.6-10 मिमी | प्यानल स्लट मिल्नुपर्छ |
| खुट्टा लम्बाइ | 7.5 मिमी | सामान्य आयाम |
| बोल्ट विशिष्टता | M12, शक्ति वर्ग ≥8.8 | संरचनात्मक जडानको लागि |
| Galvanizing मोटाई | ≥१५० ग्राम/m² प्रति पक्ष | हट-डिप जस्ती Q235B |
| पर्ची प्रतिरोध | Δ ≤ 7.0 मिमी 7.0 kN मा; Δ ≤ 0.5 मिमी 10.0 kN मा | प्रति GB 15831 र उद्योग मानकहरू |
| संरचनात्मक अखण्डता | 25.0 kN मा कुनै विफलता | प्रति GB 15831 र उद्योग मानकहरू |
| Torsional कठोरता | θ ≤ 4° 900 N·m टर्कमा | दायाँ-कोण युग्मकहरूको लागि |
| टोक़ परीक्षण | ≥65 N·m मा कुनै विफलता | क्लिप टोक़ प्रतिरोध |
लुकाइएका क्लिपहरूको लागि मेकानिकल आवश्यकताहरू GB 15831 र सम्बन्धित उद्योग मापदण्डहरूमा आधारित छन्। स्लिप प्रतिरोध परीक्षणहरूलाई 7.0 kN को भारमा 7.0 mm भन्दा बढी र 10.0 kN मा 0.5 mm भन्दा बढीको विस्थापन आवश्यक पर्दैन। क्लिप २५.० kN मा असफल हुनु हुँदैन। Torsional कठोरता 900 N·m टर्क अन्तर्गत 4 डिग्री भन्दा बढीको कोण चाहिन्छ। SENBO द्वारा परीक्षण गरिएका सबै-स्टील कोल्ड-प्रेस गरिएका क्लिपहरूले यी सीमाहरू पूरा गर्छन्।
304 स्टेनलेस स्टील क्लिपहरू नुन स्प्रे परीक्षणको अधीनमा छन् र बाहिरी एक्सपोजरको लागि उपयुक्त जंग प्रतिरोध देखाउँछन्। हट-डिप गैल्भेनाइज्ड Q235B क्लिपहरू प्रति साइडमा 150 g/m² को न्यूनतम जस्ता कोटिंग हुन्छ, जसले सामान्य वायुमण्डलीय अवस्थामा दीर्घकालीन सुरक्षा प्रदान गर्दछ। सामाग्री छनोट परियोजना वातावरण मिल्नुपर्छ।

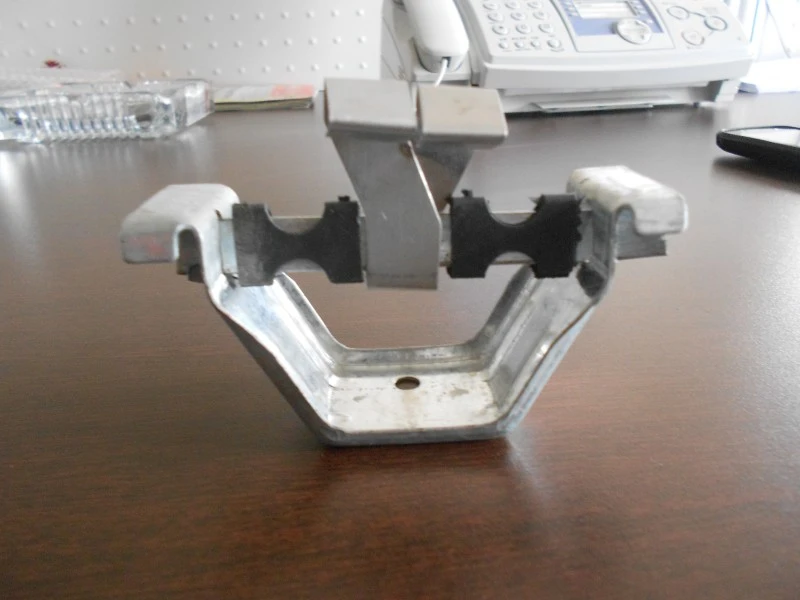

खडा सीम छतहरूमा, लुकाइएका क्लिपहरूले सतहको प्रवेश बिना समर्थन कोष्ठकहरूमा प्यानलहरू समात्छन्। यसले छत प्यानलहरूलाई थर्मल विस्तार र संकुचनको साथ क्लिपहरूमा स्थिर रहँदा सार्न अनुमति दिन्छ। नतिजा छानाको सतह हो जसमा कुनै खुला स्क्रू प्वालहरू छैनन्, जसले पानी भित्रिने सम्भावनालाई कम गर्छ र दीर्घकालीन वाटरप्रूफिंग सुधार गर्दछ। ठूला-स्प्यान औद्योगिक छतहरूको लागि 360° स्ट्यान्डिङ सीम प्रणालीहरूमा लुकाइएको-क्लिप विधि प्रयोग गरिन्छ।
भित्ता प्यानलहरूका लागि, लुकाइएको क्लिप फास्टनरहरूले प्यानलको सतह सफा राख्दै नेल-रहित स्थापना गर्न अनुमति दिन्छ। सञ्झ्याल ट्रिम एसेम्बलीहरूमा, लुकेको जडानले रङ-लेपित प्यानलहरूको काटिएको किनारहरू ढाक्छ, तिनीहरूलाई प्रत्यक्ष वर्षाको सम्पर्कबाट जोगाउँछ र किनारहरूमा खिया लाग्ने जोखिम कम गर्छ। यो स्थापना विधि वास्तु उपस्थिति आवश्यकताहरू पूरा गर्दछ।
आपूर्तिकर्ताहरूले स्टेनलेस स्टील वा जस्ती इस्पातको लागि सामग्री प्रमाणपत्रहरू प्रदान गर्नुपर्छ। परियोजना द्वारा आवश्यक भएमा पर्ची प्रतिरोध, संरचनात्मक अखण्डता, र टोर्सनल कठोरताको लागि परीक्षण रिपोर्टहरू उपलब्ध हुनुपर्छ। साइटमा प्राप्त चेकहरूले आयाम, सामग्री ग्रेड, र सतह अवस्था प्रमाणित गर्नुपर्छ। ठूला अर्डरहरूको लागि, नमूना क्लिपहरू वास्तविक प्यानल प्रोफाइलसँग संलग्नता पुष्टि गर्न परीक्षण गर्न सकिन्छ।
क्लिपको आन्तरिक उचाइ प्रयोग भइरहेको प्यानलको स्लट गहिराइसँग मेल खानुपर्छ। प्यानल स्लट मापन गर्नुहोस् वा प्यानल निर्माताको विशिष्टतालाई सन्दर्भ गर्नुहोस्। धेरै अग्लो भएको क्लिपले पूर्ण संलग्नतालाई रोक्छ, जबकि धेरै छोटो भएकोले आन्दोलन वा विच्छेदनलाई अनुमति दिन सक्छ।
लुकाइएका क्लिपहरू उपयुक्त स्लट वा सीम प्रोफाइल भएका प्यानलहरूको लागि डिजाइन गरिएका छन्। स्ट्यान्डिङ सिम वा इन्टरलकिङ किनारहरू भएका धातु प्यानलहरूले राम्रोसँग काम गर्छन्। केही काठमा आधारित प्यानलहरूले लुकाइएका क्लिपहरू पनि प्रयोग गर्न सक्छन् यदि स्लट सही तरिकाले मेसिन गरिएको छ। सधैं प्यानल र क्लिप आपूर्तिकर्ता दुवै संग अनुकूलता पुष्टि गर्नुहोस्।
स्टेनलेस स्टील क्लिपहरू, विशेष गरी 304 ग्रेड, राम्रो जंग प्रतिरोध प्रदान गर्दछ र तटीय वा आर्द्र वातावरणको लागि रुचाइन्छ। जस्ती स्टील क्लिपहरू बलियो हुन्छन् र प्रायः भारी संरचनात्मक जडानहरूको लागि प्रयोग गरिन्छ, तर जस्ता कोटिंग आक्रामक वायुमण्डलमा लामो समयसम्म टिक्न सक्दैन। छनोट परियोजनाको वातावरणीय जोखिम र लोड आवश्यकताहरूमा निर्भर गर्दछ।
हो, लुकेका क्लिपहरू उच्च हावा क्षेत्रहरूमा प्रयोग गरिन्छ, विशेष गरी खडा सिम छत प्रणालीहरूमा। क्लिपहरू डिजाईन हावा लोड अनुसार स्पेस गरिनु पर्छ, र क्लिप सामग्री र मोटाई पर्याप्त हुनुपर्छ। विशिष्ट परियोजनाको लागि पवन उत्थान गणनाहरू प्रदर्शन गरिनु पर्छ।
