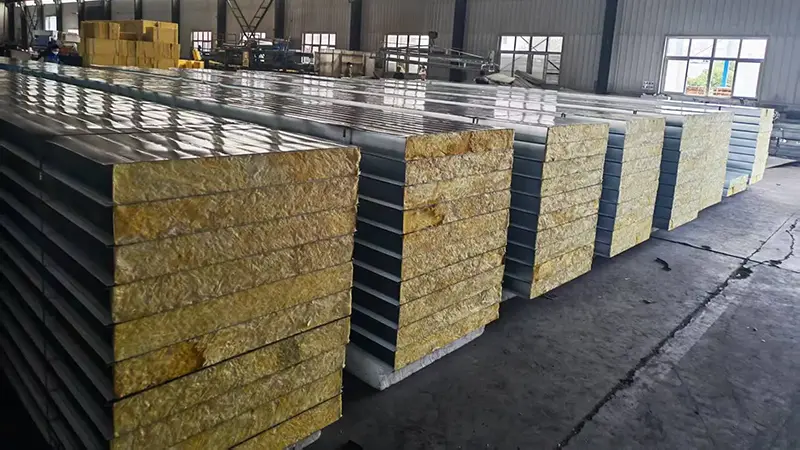

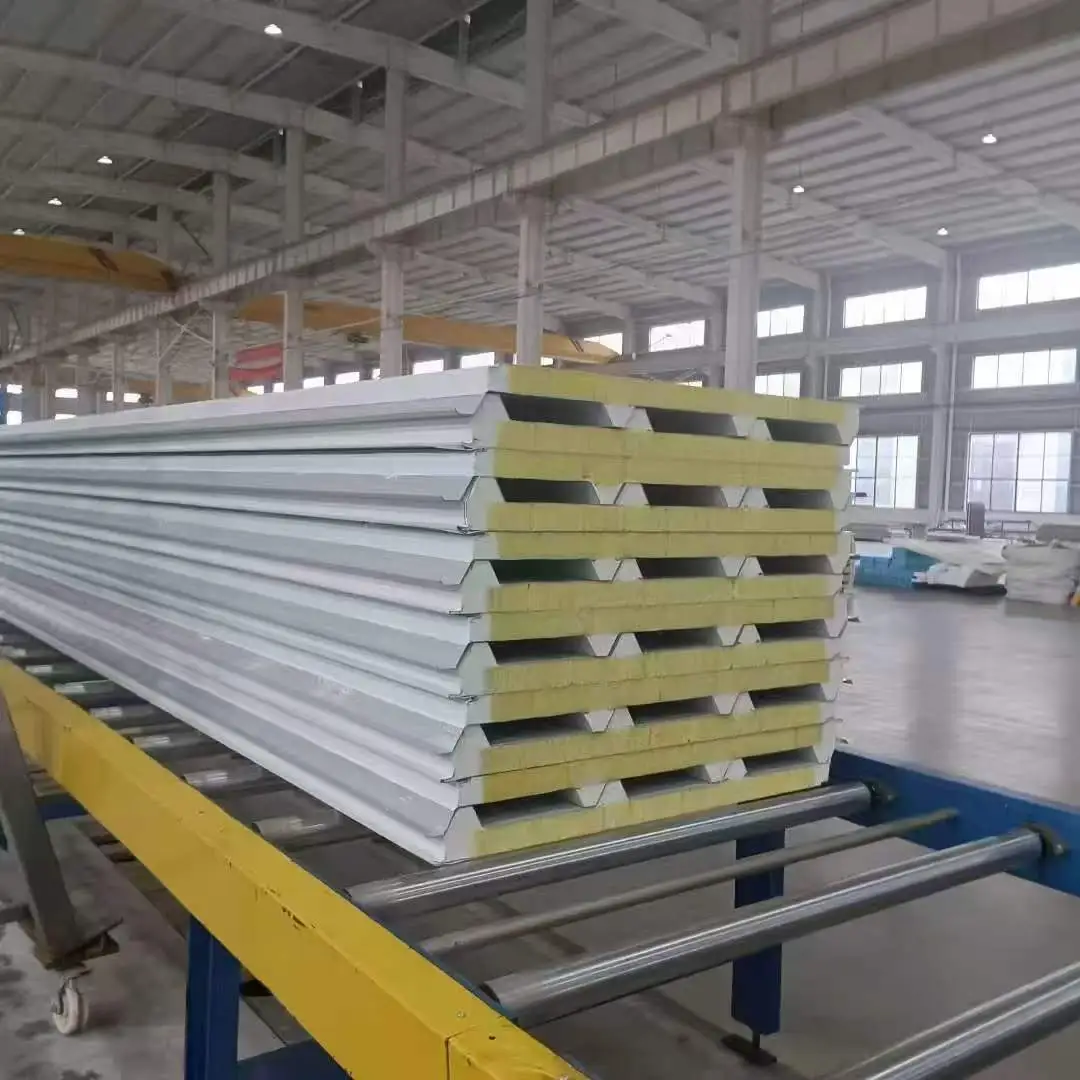

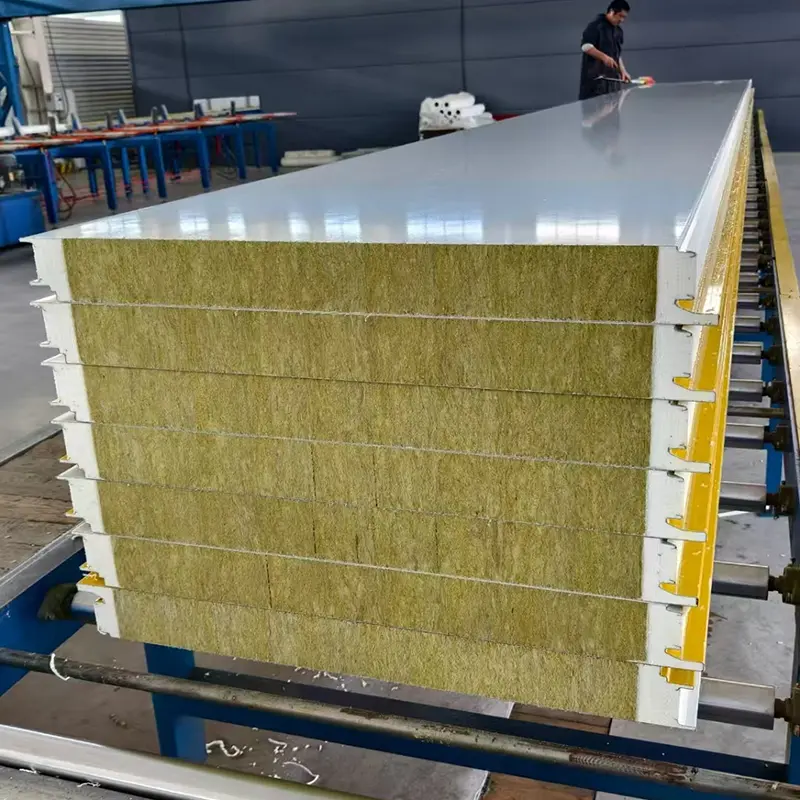

रूफ रक ऊन स्यान्डविच प्यानलहरू, जसलाई मेटल-फेस्ड कम्पोजिट प्यानलहरू पनि भनिन्छ, दुई पातलो मेटल फेसिङ पानाहरू समावेश हुन्छन् जसलाई हल्का वजनको कोर सामग्रीमा बाँधिएको हुन्छ। फेसिङ पानाहरू सामान्यतया ०.४ मिमी देखि ०.८ मिमी बाक्लो हुन्छन् र जस्ती स्टील, रङ-लेपित स्टील, अल-जेन लेपित स्टील, वा एल्युमिनियम मिश्र धातु हुन सक्छ। मूल सामग्री आगो सुरक्षा, थर्मल इन्सुलेशन, र बजेट आवश्यकताहरूको आधारमा चयन गरिएको छ। सामान्य मुख्य विकल्पहरू चट्टान ऊन, कठोर पोलियुरेथेन (PU), र polystyrene (EPS) हुन्। अनुहार र कोर टाँसिएको छ, तनावपूर्ण छालाको संरचना बनाउँछ। धातुको अनुहारहरूले तन्य र कम्प्रेसिभ बलहरू बोक्छ, जबकि कोरले शियर तनावलाई स्थानान्तरण गर्दछ र अनुहारहरूलाई अलग राख्छ, फलस्वरूप प्यानलको वजनको तुलनामा उच्च लचिलो कठोरता हुन्छ।
रूफ रक ऊन स्यान्डविच प्यानलहरू सामान्यतया 50 mm देखि 200 mm मोटाई 900 mm देखि 1000 mm सम्मको प्रभावकारी चौडाइका हुन्छन्। PU स्यान्डविच प्यानलहरू 30 mm देखि 100 mm मोटाई 1000 mm को प्रभावकारी चौडाइमा हुन्छन्। EPS स्यान्डविच प्यानलहरू 50 mm देखि 250 mm बाक्लो 1150 mm वा 1200 mm को प्रभावकारी चौडाइमा उपलब्ध छन्। प्यानल लम्बाइ सामान्यतया 12,000 मिमी सम्म छ, र अनुकूलन लम्बाइ परियोजना आवश्यकताहरु अनुसार उत्पादन गर्न सकिन्छ।
| प्रदर्शन सूचक | Polyurethane (PU) कोर | रक ऊन कोर | Polystyrene (EPS) कोर | मानक सन्दर्भ |
|---|---|---|---|---|
| कोर घनत्व | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T ८६८/८६९/६८९ |
| थर्मल चालकता | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | परिवेश तापमान मा मापन |
| बन्ड बल | ≥०.०९ एमपीए | > ०.०६ एमपीए | > ०.१ एमपीए | अनुहार र कोर बीच |
| दहन प्रदर्शन | कक्षा B1 | कक्षा ए (गैर दहनशील) | कक्षा B2 | GB 8624 |
| आगो प्रतिरोध रेटिंग | निर्दिष्ट गरिएको छैन | मोटाईको लागि ≥60 मिनेट ≥80 मिमी | निर्दिष्ट गरिएको छैन | आगो परीक्षण द्वारा प्रमाणित |
| फ्लेक्सरल लोड क्षमता | L₀/200 मा ≥0.5 kN/m | L₀/250 मा ≥0.5 kN/m | L₀/250 मा ≥0.5 kN/m | विचलन सीमा |
| सामान्य मोटाई | 30-100 मिमी | 50-200 मिमी | 50-250 मिमी | अनुकूलन योग्य |
| प्रभावकारी चौडाइ | 1000 मिमी | 900-1000 मिमी | 1150-1200 मिमी | मानक चौडाइहरू |
प्यानलले I-beam जस्तै व्यवहार गर्छ। धातुको अनुहारहरूले तान र कम्प्रेसिभ तनाव बोक्ने, फ्ल्याङ्ग्सको रूपमा कार्य गर्दछ। कोरले वेबको रूपमा कार्य गर्दछ, शियर बलहरू स्थानान्तरण गर्दछ। बढ्दो कोर मोटाईले महत्त्वपूर्ण वजन थपे बिना फ्लेक्सरल कठोरता बढाउँछ किनभने कोर घनत्व कम छ। सबै तीन कोर प्रकारहरू निर्दिष्ट विक्षेपन सीमा अन्तर्गत 0.5 kN/m को न्यूनतम फ्लेक्सरल लोड क्षमता पूरा गर्न आवश्यक छ। रक ऊन र EPS प्यानलहरू L₀/250 मा परीक्षण गरिन्छ, जबकि PU प्यानलहरू L₀/200 मा परीक्षण गरिन्छ।
बन्ड बल आवश्यकताहरू कोर प्रकार अनुसार भिन्न हुन्छन्। EPS प्यानलहरूलाई 0.1 MPa भन्दा माथिको बन्ड बल, PU प्यानलहरू कम्तीमा 0.09 MPa, र 0.06 MPa भन्दा माथिको रक ऊन प्यानलहरू चाहिन्छ। पिल परीक्षणको क्रममा, अनुहारमा बाँकी रहेको मूल सामग्री समान रूपमा वितरण गरिनु पर्छ र कम्तिमा 85% बन्डेड क्षेत्रलाई ढाक्नु पर्छ। यो आवश्यकताले अनुहार र कोरले एकल एकाइको रूपमा काम गरिरहन्छ भन्ने पुष्टि गर्न मद्दत गर्छ।
आगोको व्यवहार मुख्यतया कोर द्वारा निर्धारण गरिन्छ। रक ऊन कोरहरू गैर-दहनशील हुन्छन् र कम्तिमा 60 मिनेटको आगो प्रतिरोधी मूल्याङ्कन प्रदान गर्दछ जब मोटाई 80 मिमी वा बढी हुन्छ। PU कोर कक्षा B1 ज्वाला-retardant दर्जा पुग्न सक्छ। EPS कोरहरूलाई कक्षा B2 मूल्याङ्कन गरिएको छ र कम आगो सुरक्षा आवश्यकताहरू भएका क्षेत्रहरूमा सीमित छन्। परियोजना आगो कोड कोर चयन मार्गदर्शन गर्नुपर्छ।
PU कोरहरूले ०.०२७ W/(m·K) वा कममा सबैभन्दा कम थर्मल चालकता प्रदान गर्दछ, त्यसपछि EPS ०.०४१ W/(m·K) मा र चट्टान ऊनले ०.०४५ W/(m·K) मा प्रस्ताव गर्दछ। चयनले इन्सुलेशन लक्ष्यहरू, आगो मूल्याङ्कन, र बजेट सन्तुलन गर्नुपर्छ। दिइएको इन्सुलेशन आवश्यकताको लागि, PU प्यानलहरू EPS वा चट्टान ऊन प्यानलहरू भन्दा पातलो हुन सक्छ।
रक ऊन कोर प्यानलहरू गैर-दहनशील खाम सामग्रीहरू आवश्यक पर्ने भवनहरूका लागि उपयुक्त छन्, जस्तै उच्च आगोको जोखिम भएका औद्योगिक प्लान्टहरू, सार्वजनिक भवनहरू, क्लिनरूमहरू, र फायर कोडहरूले कक्षा A सामग्रीहरू अनिवार्य गर्ने क्षेत्रहरू। तिनीहरूले राम्रो ध्वनि अवशोषण पनि प्रदान गर्दछ, जुन शोर वातावरणमा उपयोगी छ।
PU कोर प्यानलहरू परियोजनाहरूका लागि उपयुक्त छन् जहाँ सीमित मोटाईमा अधिकतम थर्मल इन्सुलेशन आवश्यक छ, जस्तै शीत भण्डारण, तापक्रम-नियन्त्रित गोदामहरू, र ऊर्जा-कुशल भवनहरू। तिनीहरूको B1 फायर रेटिङले तिनीहरूलाई धेरै अनुप्रयोगहरूमा स्वीकार्य बनाउँछ, तर स्थानीय आगो नियमहरू पुष्टि गरिनुपर्छ।
EPS कोर प्यानलहरू कम आगो सुरक्षा आवश्यकताहरू, जस्तै अस्थायी संरचनाहरू, कृषि भवनहरू, र केही गोदामहरू भएका भवनहरूका लागि किफायती विकल्प हुन्। तिनीहरूले कम लागतमा राम्रो इन्सुलेशन प्रदान गर्दछ, तर तिनीहरूको B2 मूल्याङ्कनले ओगटेड वा उच्च-जोखिम क्षेत्रहरूमा प्रयोगलाई प्रतिबन्धित गर्दछ।
रक ऊन तीन मध्ये एक मात्र गैर-दहनशील विकल्प हो र उच्चतम आगो प्रतिरोध प्रदान गर्दछ। PU ले B1 हासिल गर्न सक्छ, जबकि EPS B2 हो। कडा फायर कोड भएका भवनहरूको लागि, चट्टान ऊन सामान्यतया आवश्यक हुन्छ।
हो, स्यान्डविच प्यानलहरू पर्खाल र छत दुवैका लागि प्रयोग गर्न सकिन्छ, तर छत प्यानलहरूलाई थप सुविधाहरू जस्तै बलियो प्रोफाइलहरू, राम्रो जल निकासी डिजाइन, र उच्च हावा उत्थान प्रतिरोधको आवश्यकता हुन सक्छ। चयन गरिएको प्यानलले छत लोड आवश्यकताहरू पूरा गर्दछ भनेर निर्मातासँग पुष्टि गर्नुहोस्।
PU ले राम्रो थर्मल इन्सुलेशन प्रति एकाइ मोटाई र उच्च बन्ड बल प्रदान गर्दछ, तर अधिक लागत। EPS हल्का र सस्तो छ। यदि इन्सुलेशन लक्ष्यहरू मोटो EPS प्यानलको साथ पूरा गर्न सकिन्छ भने, यो अधिक किफायती विकल्प हुन सक्छ। थर्मल गणना निर्णय मार्गदर्शन गर्नुपर्छ।
सान्दर्भिक मापदण्डहरूमा मेटल-फेस गरिएको पोलीयुरेथेन स्यान्डविच प्यानलहरूको लागि JC/T 868, धातु-फेस गरिएको रक ऊन स्यान्डविच प्यानलहरूको लागि JC/T 869, र धातु-फेस गरिएको पोलीस्टेरिन स्यान्डविच प्यानलहरूको लागि JC/T 689 समावेश छन्। परियोजना विशिष्टताहरू र स्वीकृति मापदण्डले यी कागजातहरूलाई सन्दर्भ गर्नुपर्छ।
