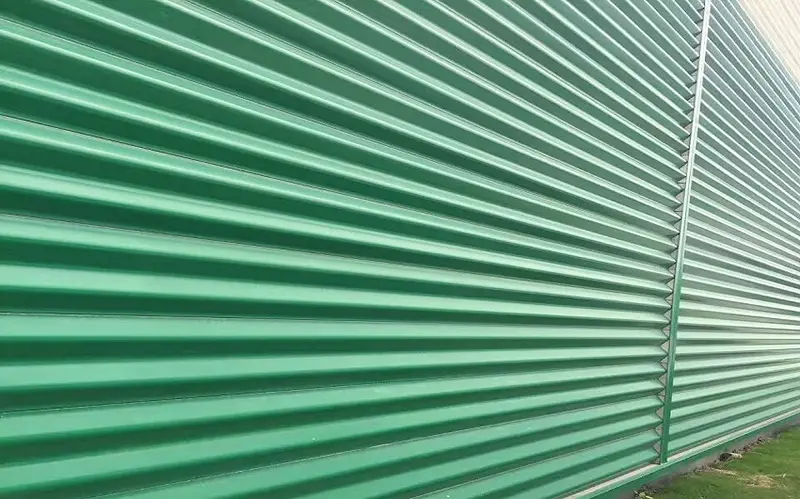

लुकाइएको-फास्टनर रङ-लेपित स्टील प्यानल

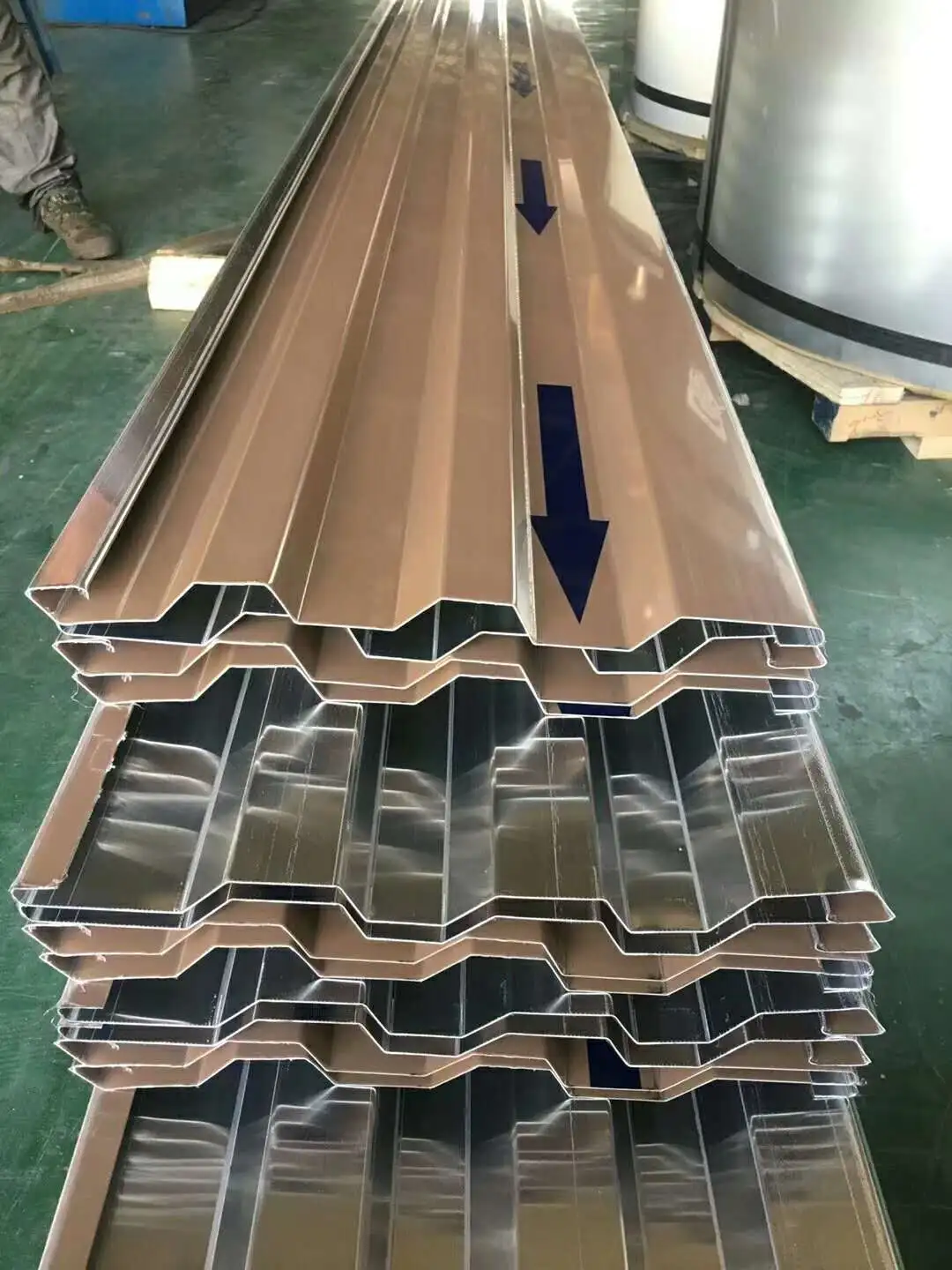

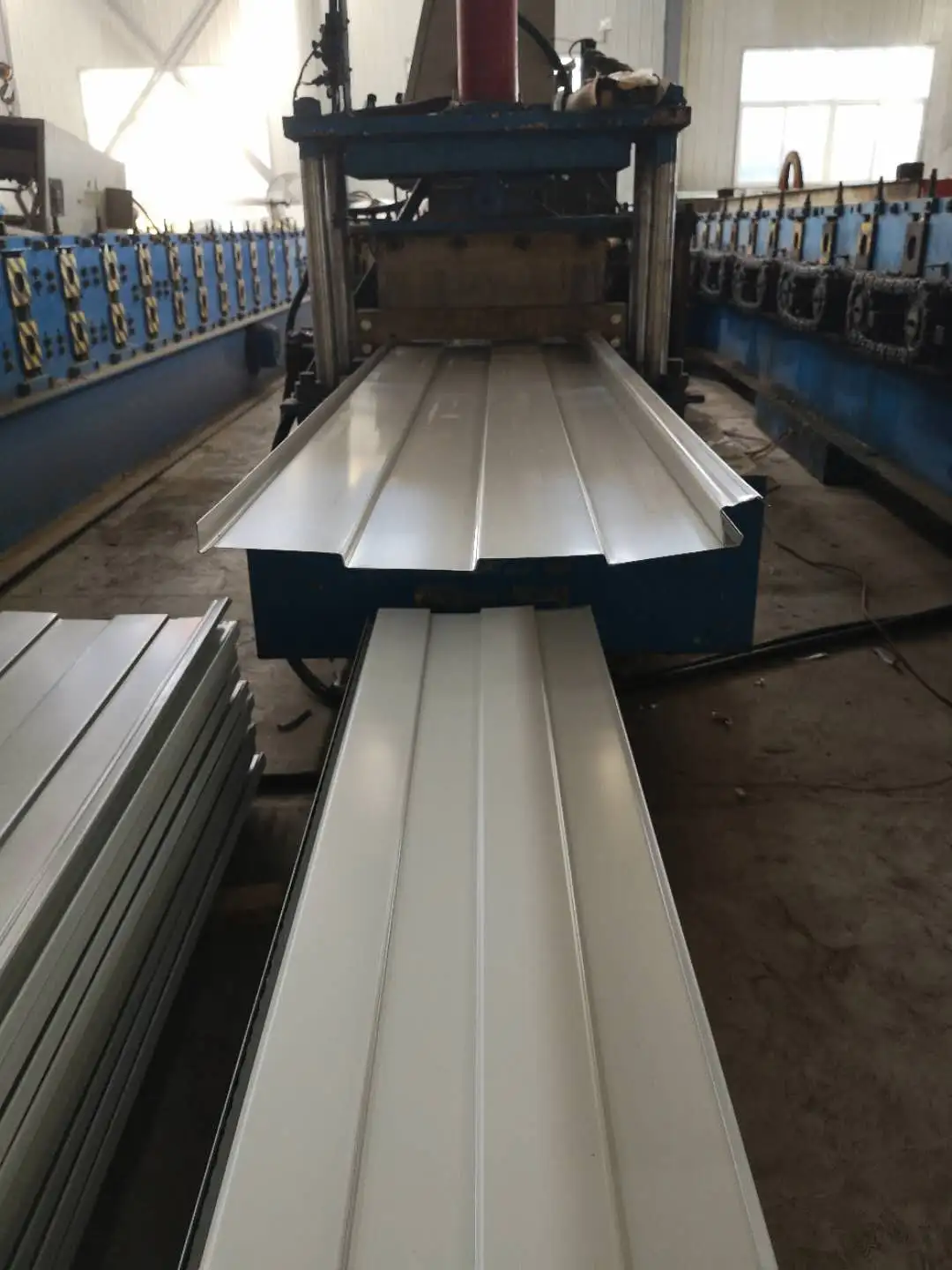

लुकाइएको-फास्टनर कलर-कोटेड स्टील प्यानलहरू, जसलाई लुकेको-फास्टनर वा लुकाइएको-क्लिप रूफिङ प्यानलहरू पनि भनिन्छ, रङ-लेपित स्टीलबाट बनाइएका प्रोफाइल गरिएका पानाहरू हुन्। तिनीहरू छतको पर्लिनहरूमा मिल्दो ग्याल्भेनाइज्ड वा एल्युमिनियम मिश्र धातु कोष्ठकहरूमा फिक्स गरिएको स्क्रूको सट्टा फिक्स गरिन्छ। जडान अनुक्रममा लुकाइएका कोष्ठकहरूलाई purlins मा बाँध्ने, प्यानलको महिला रिबलाई कोष्ठकको केन्द्रीय रिबसँग संलग्न गर्ने, र त्यसपछि छेउछाउका प्यानलहरू बीचको जोड्ने बनाउनको लागि सिमिङ मेसिनले सिम लक गर्ने समावेश छ। SENBO ले यी प्रोफाइलहरूलाई समर्पित रोल-फर्मिङ लाइनहरूमा उत्पादन गर्छ र उत्पादनको क्रममा रिबको उचाइ, प्रभावकारी चौडाइ र लकिङ डेप्थ जस्ता मुख्य आयामहरू जाँच गर्छ।

मानक रङ-लेपित इस्पात छतबाट मुख्य भिन्नता बन्धन विधिमा निहित छ। परम्परागत प्यानलहरू सेल्फ-ट्यापिङ स्क्रूहरूसँग सुरक्षित हुन्छन् जुन प्यानलको सतहबाट जान्छ, प्रत्येक स्क्रू प्वालमा सीलेन्ट चाहिन्छ। लुकाइएको-फास्टनर प्यानलहरू इन्टरलकिङ कोष्ठकहरूमा भर पर्छन्, जसको अर्थ सतह प्रवेशबाट मुक्त रहन्छ। यो दृष्टिकोणले वाटरप्रूफिङ सुधार गर्छ, फास्टनर बिन्दुहरूमा दीर्घकालीन क्षरण जोखिम कम गर्छ, र छतलाई सफा देखाउँछ।

साझा प्रोफाइल प्रकारहरू

प्राविधिक विनिर्देशहरू

प्रदर्शन प्रमाणीकरण

1. वाटरप्रूफिंग व्यवहार

किनकी लुकाइएको-फास्टनर रंग-कोटेड स्टील प्यानल सतहमा कुनै फास्टनर प्रवेश छैन, प्रणालीले खुला-फास्टनर छतहरूमा पाइने सामान्य चुहावट मार्गलाई बेवास्ता गर्छ। परम्परागत प्रणालीहरूमा, स्क्रू प्वालहरूमा रहेको सीलेन्ट समयसँगै पुरानो हुन सक्छ र फुट्न सक्छ, जसले पानी भित्र पस्ने अनुमति दिन्छ। 71 मिमीको रिब उचाइ र 380 मिमीको रिब स्पेसिङ भएको Jiaochi 760 प्रोफाइलले वर्षाको पानीलाई उपत्यकाबाट छिट्टै इभमा सार्न मद्दत गर्छ। जब सिमिङ मेसिनको साथ सिमहरू बन्द हुन्छन्, साइड इन्टरलकले पानीको प्रवेश विरुद्ध निरन्तर अवरोध प्रदान गर्दछ। सतह प्वालहरूको अनुपस्थितिले फास्टनरहरूमा सुरु हुने क्षरणको सम्भावनालाई पनि कम गर्छ।

2. हावा प्रतिरोध

प्यानलहरूलाई purlins मा समात्ने कोष्ठकहरू उत्थानको प्रतिरोध गर्न डिजाइन गरिएका छन्। शेन्जेन बाओआन अन्तर्राष्ट्रिय विमानस्थलमा ५ मेगावाट रङ-स्टील-रुफ फोटोभोल्टिक परियोजनाको क्रममा, साइटमा हावाको चाप ०.७५ kN/m² पुग्यो। लुकाइएका क्लिपहरूमा पुल-आउट परीक्षणहरूले 200 किलोग्रामको पुल-आउट शक्ति रेकर्ड गर्यो, जसले सुरक्षा आवश्यकताहरू पूरा गर्यो। YX41-250-750 लुकाइएको-क्लिप प्यानलले कम्तिमा 550 MPa को उपज बल र 5.2 मिमी भन्दा ठुलो ताल्चा गहिराइ भएको स्टील प्रयोग गर्दछ। प्रत्येक इन्टरलकिङ रिब फिक्सिङ क्लिपद्वारा लंगरिएको हुन्छ, जसले छानाको हावा र हिउँको भारहरू ह्यान्डल गर्ने क्षमतामा सुधार गर्छ।

3. थर्मल आन्दोलन क्षतिपूर्ति

फिक्सिङ क्लिपहरूले छत प्यानलहरूलाई ढलानमा स्लाइड गर्न अनुमति दिन्छ किनकि धातु विस्तार हुन्छ र तापमान परिवर्तनहरूसँग संकुचित हुन्छ। प्यानलहरू यस आन्दोलनको समयमा क्लिपहरूसँग संलग्न रहन्छन्, त्यसैले छत र संरचना बीचको जडान स्थिर रहन्छ। यसले ट्रान्सभर्स ओभरल्यापको आवश्यकता बिना नै 100 मिटरभन्दा बढी प्यानल लम्बाइलाई अनुमति दिन्छ, जुन ठूलो-स्प्यान छतहरूको लागि उपयोगी छ।

4. स्थापना दक्षता

प्रणालीले कारखाना-पूर्वनिर्मित प्यानलहरू प्रयोग गर्दछ जुन साइटमा इन्टरलक हुन्छ। केही लुकाइएको-क्लिप प्रोफाइलहरू, जस्तै CC-750, लाई विशेष सीमिङ मेसिनको आवश्यकता पर्दैन, जसले श्रम घटाउन र स्थापना समय छोटो पार्न सक्छ। कुण्डल स्टकलाई काम साइटमा लम्बाइमा काट्न सकिन्छ, 100 मिटर भन्दा माथि एकल प्यानलहरू सक्षम पार्दै र अन्तिम ल्यापहरूको संख्या कम गर्दै। यस दृष्टिकोणले ट्रान्सभर्स जोडहरूमा चुहावटको जोखिम पनि कम गर्दछ।

डिजाइन सुविधाहरू

• प्रवेश बिना सतह:लुकेको कोष्ठक जडानले छानाको सतहबाट स्क्रू प्वालहरू हटाउँछ, जसले फास्टनरहरूमा चुहावट र क्षयको सम्भावना कम गर्छ।
• स्थिर क्लिप संलग्नता:लकिङ गहिराइ 5.2 मिमी भन्दा बढी छ र पुल-आउट प्रतिरोध 200 किलोग्राम पुग्छ, पवन अपलिफ्ट अन्तर्गत भरपर्दो एन्करिंग प्रदान गर्दछ।
• थर्मल आन्दोलन आवास:स्लाइडिङ क्लिपहरूले प्यानलहरू विस्तार गर्न र ढलानको साथमा संकुचन गर्न अनुमति दिन्छ, तनावलाई कम गर्दै जुन समयसँगै छाना क्षति हुन सक्छ।
• लामो प्यानल क्षमता:१०० मिटरसम्मको एकल लम्बाइले ट्रान्सभर्स ओभरल्यापहरू घटाउँछ र पानी व्यवस्थापनलाई सरल बनाउँछ।
• प्रोफाइल विविधता:YX51-380-760 र YX50-410-820 जस्ता विकल्पहरूले फरक अवधि र लोड आवश्यकताहरू कभर गर्दछ।

सामान्य अनुप्रयोगहरू

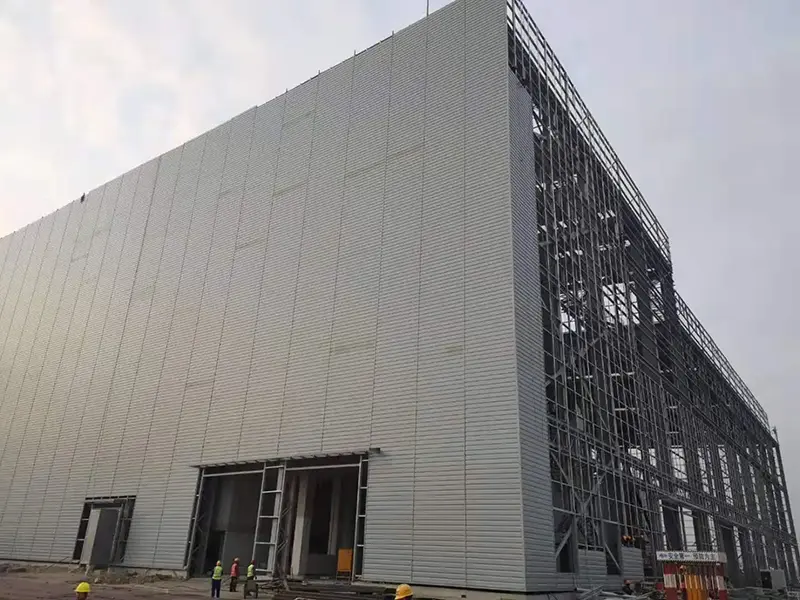

• ठूला-स्प्यान स्टिल-संरचना औद्योगिक भवनहरूको लागि छत प्रणाली।
• सार्वजनिक सुविधाहरू जस्तै एयरपोर्ट टर्मिनलहरू, खेल स्थलहरू, र प्रदर्शनी केन्द्रहरू।
• पावर प्लान्ट र पेट्रोकेमिकल सुविधाहरू सहित कडा वाटरप्रूफिंग आवश्यकताहरू भएका औद्योगिक भवनहरू।
• रसद केन्द्र र गोदामहरू जहाँ छत विश्वसनीयता प्राथमिकता हो।
• नवीकरण परियोजनाहरू जुन अवस्थित छत प्रणालीको प्रतिस्थापन आवश्यक छ।

साइटमा सिफारिसहरू

• प्यानल स्थापना सुरु गर्नु अघि purlin स्पेसिङ र पङ्क्तिबद्धता पुष्टि गर्नुहोस्।
• रिब्स दाँत वा कोटिंग खरानी हुनबाट जोगिनको लागि नरम स्लिङ्सको साथ लिफ्टिङ उपकरणहरू प्रयोग गर्नुहोस्।
• संलग्न क्लिपहरू र सीमिङ प्यानलहरूका लागि निर्माताको अनुक्रम पछ्याउनुहोस्।
• सीमिंग पछि सीमको कडापन जाँच गर्नुहोस् र अर्को प्यानलमा जानु अघि क्लिप संलग्नता निरीक्षण गर्नुहोस्।
• लामो प्यानलहरूको लागि, स्थापना अनुक्रम योजना बनाउनुहोस् ताकि थर्मल आन्दोलन निश्चित बिन्दुहरूमा प्रतिबन्धित छैन।

सामान्य प्रश्नहरू

लुकाइएको फास्टनर रूफिङले सिममा सीलेन्ट बिना वर्षाको पानीलाई कसरी ह्यान्डल गर्छ?

साइड इन्टरलक सिमिङ मेसिनको साथ यान्त्रिक रूपमा बनाइएको छ। नतिजा संयुक्त सामान्य अवस्थामा पानी प्रवेश को प्रतिरोध गर्न पर्याप्त तंग छ। उचित छानाको ढलान र ड्रेनेज डिजाइनले पनि पानीलाई छिट्टै सिमबाट टाढा सार्न मद्दत गर्दछ।

के घुमाउरो छतहरूमा लुकाइएको फास्टनर प्यानलहरू प्रयोग गर्न सकिन्छ?

प्रायः लुकाइएको फास्टनर प्रोफाइलहरू सीधा वा धेरै ठूला त्रिज्याको छानाका लागि हुन्। न्यूनतम वक्रता त्रिज्या प्यानल प्रोफाइल र सामग्री मोटाई मा निर्भर गर्दछ। घुमाउरो अनुप्रयोगहरूको लागि, अर्डर गर्नु अघि निर्मातासँग जाँच गर्नुहोस्।

खुला फास्टनर बिना प्यानल को लाभ के हो?

खुला फास्टनरहरूलाई प्रत्येक स्क्रू प्वालमा सीलेन्ट चाहिन्छ। समयको साथ, सीलेन्ट घटाउन र चुहावट मार्गहरू सिर्जना गर्न सक्छ। लुकेका फास्टनरहरूले यस मर्मत बिन्दुलाई हटाउँछन् र पानीको प्रवेश र स्क्रू प्वालहरू वरिपरि जंगको जोखिम कम गर्दछ।

एक विशिष्ट परियोजनाको लागि हावा उत्थान प्रतिरोध कसरी प्रमाणित गरिन्छ?

क्लिपहरूमा पुल-आउट परीक्षणहरू साइटमा वा प्रयोगशालामा प्रदर्शन गर्न सकिन्छ। मापन गरिएको मान भवन स्थानको लागि डिजाइन पवन अपलिफ्ट लोडसँग तुलना गरिनुपर्छ। आपूर्तिकर्ताहरूले परीक्षण डेटा प्रदान गर्न वा परियोजना-विशेष प्रमाणीकरणको साथ सहयोग गर्न सक्छन्।

निरीक्षण र दस्तावेजीकरण

ढुवानी गर्नु अघि, प्यानलहरू प्रोफाइल ज्यामिति, लक गर्ने गहिराइ, सतह कोटिंग अवस्था, र आयामी शुद्धताको लागि जाँच गरिन्छ। आधार स्टीलको लागि मिल प्रमाणपत्रहरू उपलब्ध हुनुपर्छ, साथै क्लिप पुल-आउट बलको लागि रिपोर्टहरू आवश्यक हुँदा। स्थापनाको क्रममा, सिम संलग्नता र क्लिप पङ्क्तिबद्धतामा स्पट जाँचहरूले निरन्तर गुणस्तर सुनिश्चित गर्न मद्दत गर्दछ।

अर्डर गर्नु अघि मूल्याङ्कन गर्न कारकहरू

• डिजाइन हावा लोड निर्धारण गर्नुहोस् र जाँच गर्नुहोस् कि चयन गरिएको प्रोफाइल र क्लिप प्रणाली आवश्यकता पूरा गर्न सक्छ।
• छानिएको प्यानल प्रोफाइल र ड्रेनेज लेआउटको लागि छतको ढलान पर्याप्त छ भनी पुष्टि गर्नुहोस्।
• यदि लामो निरन्तर प्यानलहरू योजनाबद्ध छन् भने, संरचनाले इभ र रिजमा थर्मल आन्दोलन समायोजन गर्न सक्छ भनेर प्रमाणित गर्नुहोस्।
• नवीकरण परियोजनाहरूको लागि, अवस्थित purlin अवस्था र अनुकूलता पुष्टि गर्न स्पेसिङ निरीक्षण गर्नुहोस्।
