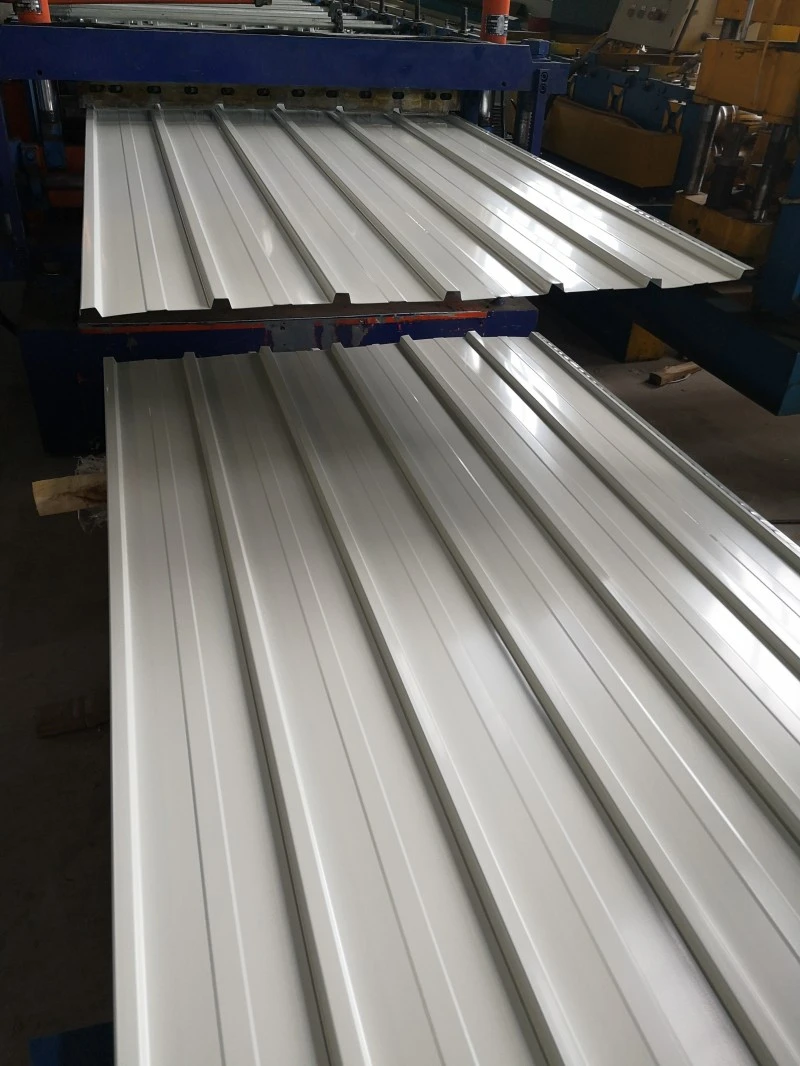

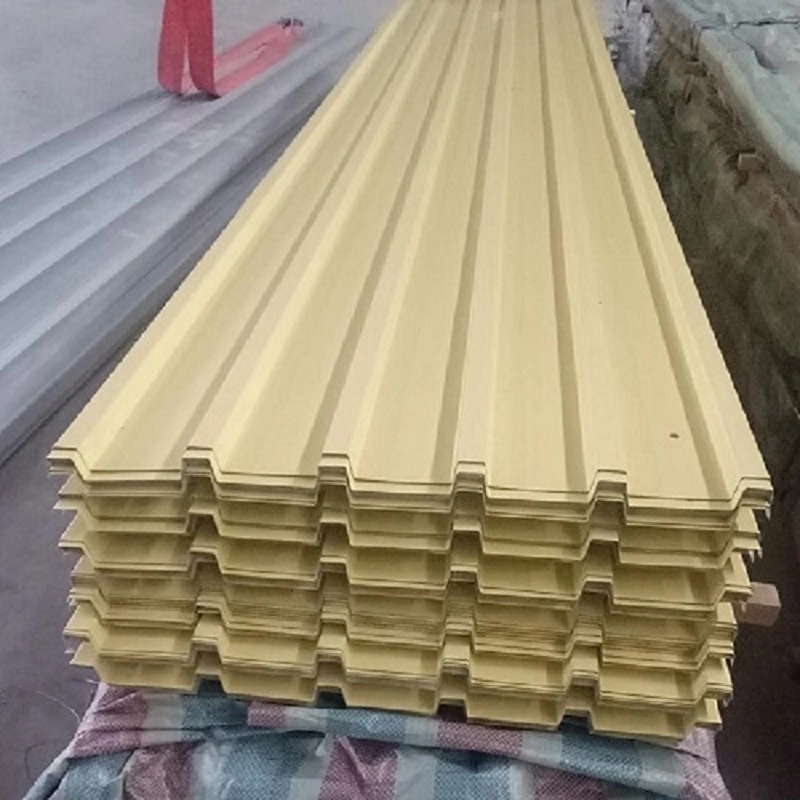

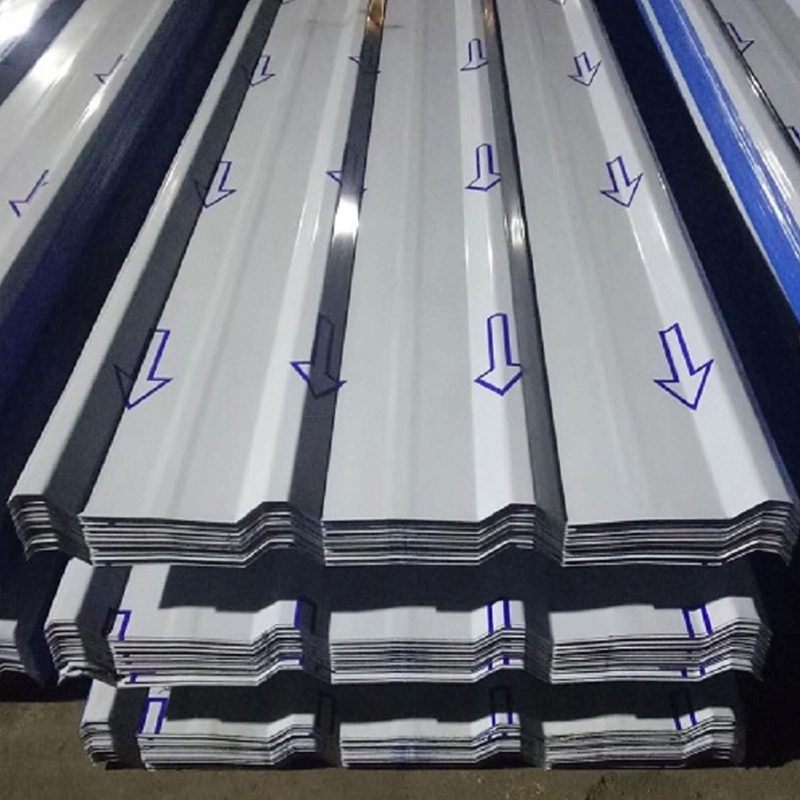

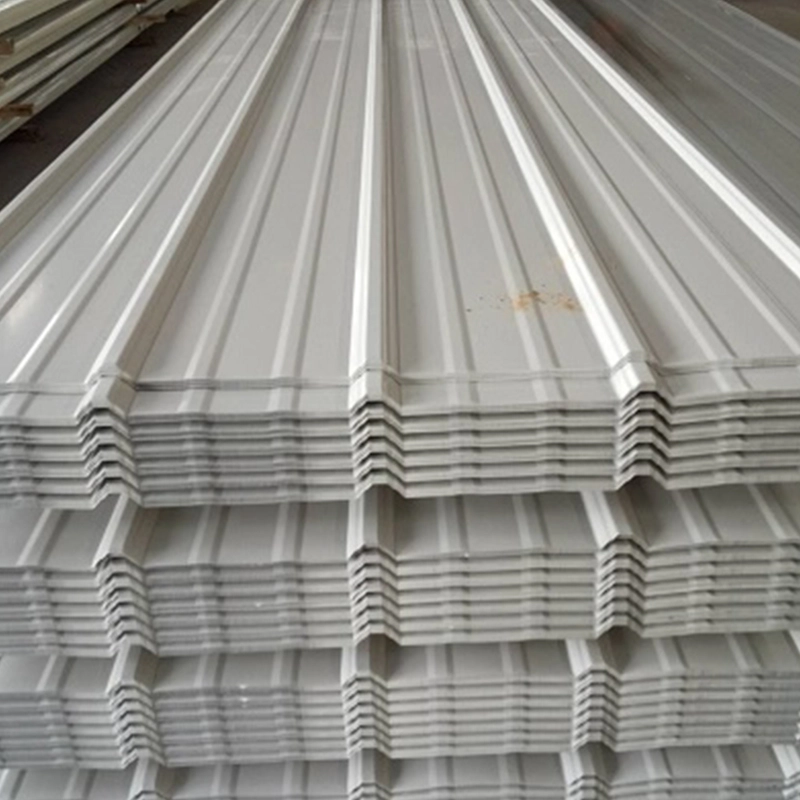

धातु प्रोफाइल गरिएको पाना

धातु प्रोफाइल गरिएको पाना, जसलाई नालीदार धातु प्यानल पनि भनिन्छ, परिवेशको तापमानमा नालीदार क्रस-सेक्शनमा पातलो स्टिल वा एल्युमिनियम मिश्र धातुको कुण्डल बनाएर उत्पादन गरिन्छ। आधार सामग्री परियोजना वातावरण र लोड आवश्यकता अनुसार चयन गरिएको छ। SENBO ले बहु-रोल निरन्तर गठन रेखाहरू सञ्चालन गर्दछ र उत्पादनको क्रममा रिब उचाइ, पाना चौडाइ, र प्रोफाइल ज्यामितिमा आयामी जाँचहरू गर्दछ। कम्पनीले आधार धातु मोटाई र कोटिंग वजनको लागि आगमन निरीक्षण रेकर्डहरू पनि राख्छ।

सब्सट्रेट विकल्प

• जस्ती इस्पात पाना:साधारण निर्माण ग्रेडहरूमा Z275 र Z450 समावेश छन्, जसमा दोहोरो पक्षीय जस्ता कोटिंग वजनहरू क्रमशः 275 g/m² र 450 g/m² छन्। प्रति पक्ष न्यूनतम कोटिंग मोटाई लगभग 19 μm छ।
• अल-Zn मिश्र धातु लेपित इस्पात पाना:धातुको कोटिंगमा लगभग 55% एल्युमिनियम, 43.5% जस्ता, र 1.5% सिलिकन हुन्छ। जंग प्रतिरोध जस्ती इस्पात को 3 देखि 5 गुणा छ। AZ150 एक व्यापक रूपमा प्रयोग गरिएको ग्रेड हो।
• रङ लेपित इस्पात पाना:प्रीट्रीटमेन्ट र पोलिएस्टर, एक्रिलिक, वा फ्लोरोकार्बन जस्ता जैविक कोटिंगको साथ जस्ती वा Al-Zn सब्सट्रेट प्रयोग गर्दछ। यो विकल्प सजावटी समाप्त संग जंग सुरक्षा संयोजन गर्दछ।
• एल्युमिनियम मिश्र धातु पाना:सेमी-हार्ड एल्युमिनियम मिश्र धातु पानाहरू 0.6 mm देखि 1.2 mm बाक्लो सम्म राम्रो जंग प्रतिरोध र फॉर्मेबिलिटी प्रदान गर्दछ। ग्याल्भेनिक क्षरणबाट बच्न भिन्न धातुहरूसँग जडानहरूमा इन्सुलेट बाधा आवश्यक छ।

गठन र वर्गीकरण

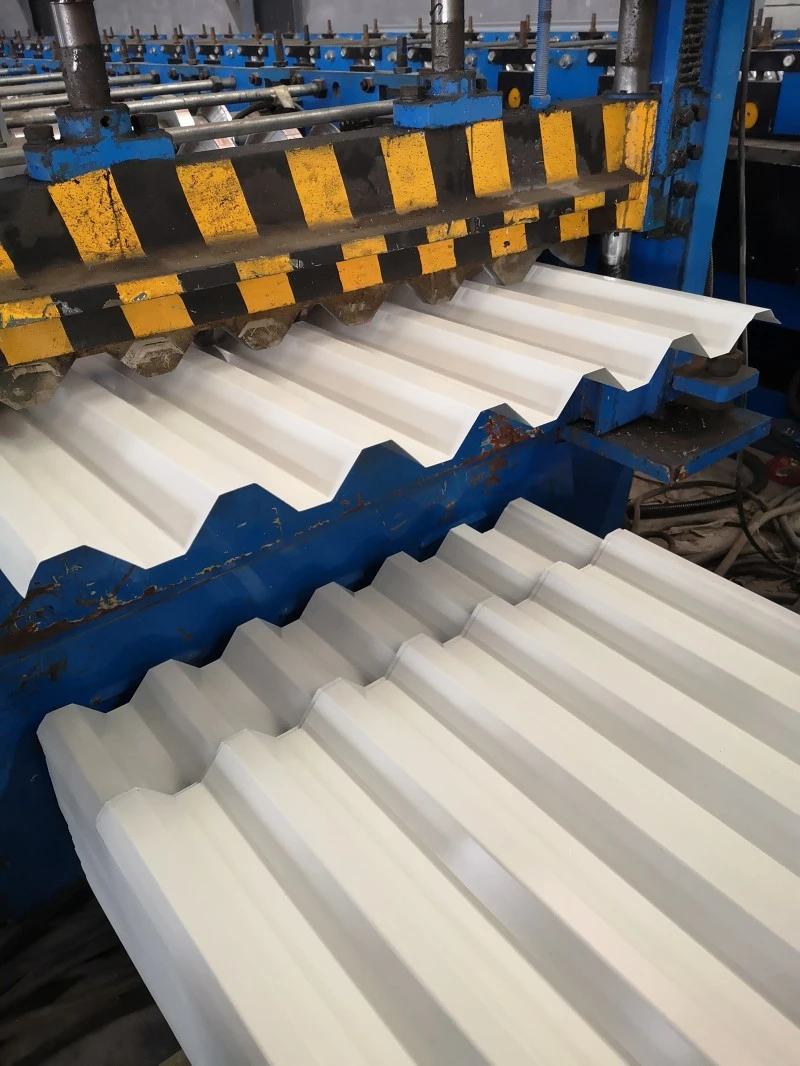

मेटल प्रोफाइल गरिएका पानाहरू लगातार रोल बनाउने लाइनहरूमा बनाइन्छ र धेरै मिटरदेखि दसौं मिटरसम्म लम्बाइमा उत्पादन गर्न सकिन्छ। कारखाना पूर्वनिर्मितले उच्च आयामी शुद्धता प्रदान गर्दछ तर यातायात लम्बाइ द्वारा सीमित छ। अन-साइट गठनले पानाको लम्बाइलाई परियोजनासँग मिलाउन, अन्तिम ल्यापहरू घटाउन र सामग्री र श्रम बचत गर्न अनुमति दिन्छ। उत्पादनहरूलाई क्रस-सेक्शनद्वारा V-आकारको, U-आकारको, W-आकारको, रिब्ड, कडा, र डोभेटेल-ग्रुभ प्रकारहरूमा वर्गीकृत गरिन्छ। अनुप्रयोगद्वारा, तिनीहरूले छत प्यानलहरू, भित्ता प्यानलहरू, कम्पोजिट फ्लोर डेकिंग, र आर्केड संरचनात्मक प्यानलहरू समावेश गर्दछ।

प्राविधिक विनिर्देशहरू

परियोजना आवेदन डाटा

1. औद्योगिक भवन र गोदामहरू

प्रोफाइल गरिएको धातु पानाहरू सामान्यतया औद्योगिक प्लान्टहरू र गोदामहरूमा छत र पर्खालहरूका लागि प्रयोग गरिन्छ किनभने तिनीहरूको कम वजन र पर्याप्त बल। थर्मल इन्सुलेशन बिना परियोजनाहरूको लागि, इस्पात खपत लगभग 5 kg/m² देखि 11 kg/m² छ। जुन २०२० र जुन २०२३ को बीचमा स्थापना गरिएको पिङग्लियाङ स्पोर्ट्स पार्क कम्प्लेक्समा मेटल रूफिङले छानाको आधार तहको रूपमा ०.६ मिमी बाक्लो Al-Zn लेपित प्रोफाइल गरिएको स्टिल शीट प्रयोग गरेको थियो। परियोजनाले 2024 भवन वाटरप्रूफिङ उद्योग विज्ञान र प्रविधि पुरस्कारहरूमा इन्जिनियरिङ टेक्नोलोजीको लागि रजत पुरस्कार प्राप्त गर्यो, जसले ठूलो सार्वजनिक सुविधामा स्वीकार्य रूपमा प्रदर्शन गरेको सामग्रीलाई संकेत गर्दछ।

2. कम्पोजिट फ्लोर प्रणालीहरू

कंक्रीटसँग जोड्दा, प्रोफाइल गरिएको स्टिलको पानाले स्थायी फर्मवर्क र तन्य सुदृढीकरण दुवैको रूपमा कार्य गर्दछ। यस दृष्टिकोणले परम्परागत काठको फर्मवर्क र अस्थायी किनाराको आवश्यकतालाई हटाउँछ। स्टिल र कंक्रीट बीचको बन्धन सुधार गर्न, शियर स्टडहरू पानामा पूर्व-वेल्डेड गर्न सकिन्छ, वा पानालाई द्विदिशात्मक कडा रिबहरूसँग गठन गर्न सकिन्छ। कम्पोजिट फ्लोर प्रणालीहरू उच्च-वृद्धि भवनहरू र बहु-मंजिला औद्योगिक संरचनाहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

3. आर्केड र वक्र संरचनाहरू

धातु प्रोफाइल गरिएको पानाहरू समतल वा घुमाउरो प्यानलहरूको रूपमा गठन गर्न सकिन्छ। घुमाउरो पानाहरूले एकल संरचनात्मक रूपमा बीम, स्ल्याब र स्तम्भ प्रकार्यहरू संयोजन गर्ने आर्च्ड भवनहरूलाई सक्षम पार्छ। रूफ प्रणालीहरू घुमाउरो वा चर-सेक्शन प्यानलको रूपमा उत्पादन गर्न सकिन्छ र न्यूनतम १.५ डिग्रीको ढलान भएको ग्रेड I देखि III सम्म वाटरप्रूफिङका लागि उपयुक्त हुन्छ।

4. छत वाटरप्रूफिंग र हावा प्रतिरोध

रूफ प्रणालीहरूले सामान्यतया या त ल्याप्ड स्क्रू-फिक्स्ड जडानहरू वा हाई-स्ट्यान्ड-सीम इन्टरलकिङ डिजाइनहरू प्रयोग गर्छन्। स्ट्यान्डिङ सीम विधिले लुकेको, गैर-भेदक फास्टनरहरू प्रयोग गर्दछ र बेइजिङ क्यापिटल इन्टरनेशनल एयरपोर्टमा टर्मिनल भवनहरू जस्ता परियोजनाहरूमा लागू गरिएको छ। SENBO को 360° स्ट्यान्डिङ-सीम प्रोफाइल गरिएको पाना प्रणालीमा 430 मिमीको प्यानल चौडाइ र 65 मिमीको रिब उचाइ छ। यो कम्तिमा 5% को जल निकासी ढलान र 1.5 मिटर भन्दा बढि purlin स्पेसिंग को लागी डिजाइन गरिएको छ। लुकाइएको बन्धन विधिले हावा उत्थानको प्रतिरोधमा सुधार गर्दछ र खुला फास्टनरहरूको तुलनामा चुहावट मार्गहरू कम गर्दछ।

उत्पादन विशेषताहरू

• हल्का र किफायती:छानाका लागि ५ kg/m² देखि 11 kg/m² सम्मको स्टिल खपत र 3.5 मिटरको किफायती स्प्यानले सामग्रीलाई ठूलो घेराका लागि उपयुक्त बनाउँछ।
• जंग प्रतिरोध:Al-Zn लेपित पानाहरूले जस्ती इस्पातको 3 देखि 5 गुणा जंग प्रतिरोध प्रदान गर्दछ। PVDF कोटिंग्सले आक्रामक वातावरणमा सेवा जीवनलाई थप विस्तार गर्दछ।
• प्रोफाइल विविधता:V-आकार, रिब्ड, कडा, र डोभेटेल प्रोफाइलहरू उपलब्ध छन्। वक्र र चर-खण्ड प्यानलहरू विशेष वास्तुकला फारमहरूको लागि उत्पादन गर्न सकिन्छ।
• दुई उत्पादन मोड:फ्याक्ट्री प्रिफेब्रिकेशन वा अन-साइट रोल गठनले पानाको लम्बाइ र यातायात योजनामा ​​लचिलोपन दिन्छ।
• पुन: प्रयोग गर्न मिल्ने सामग्री:सेवाको अन्त्यमा स्टील र एल्युमिनियम पानाहरू पुन: प्रयोग गर्न सकिन्छ। पानाहरूलाई ऊर्जा उत्पादनको लागि फोटोभोल्टिक प्रणालीहरूसँग पनि एकीकृत गर्न सकिन्छ।

सामान्य अनुप्रयोगहरू

• औद्योगिक प्लान्टहरू र रसद गोदामहरूको लागि छत र पर्खाल क्लेडिंग।
• स्टेडियमहरू, प्रदर्शनी केन्द्रहरू, र एयरपोर्ट टर्मिनलहरू जस्ता सार्वजनिक भवनहरूको लागि धातुको छत।
• अग्लो भवनहरू र बहु-मंजिला औद्योगिक सुविधाहरूको लागि कम्पोजिट फ्लोर डेकिंग।
• आर्च्ड भवनहरू र अस्थायी संरचनाहरू जसले आत्म-समर्थन शेल फारमबाट फाइदा लिन्छन्।

स्थापना र ह्यान्डलिङ सिफारिसहरू

• स्तर समर्थनहरूमा पानाहरू भण्डार गर्नुहोस् र तिनीहरूलाई सुख्खा राख्नुहोस्। बाहिरी भण्डारण अपरिहार्य छ भने सास फेर्ने कभर प्रयोग गर्नुहोस्।
• रिब विरूपण र कोटिंग क्षति रोक्नको लागि फराकिलो स्लिंग वा स्प्रेडर बारहरू सहितको बन्डलहरू उठाउनुहोस्।
• काँतर वा निबलरहरूसँग पानाहरू काट्नुहोस्। तातो उत्पन्न गर्ने र धातु वा जैविक कोटिंगलाई क्षति पुर्‍याउने घर्षण काट्ने काम नगर्नुहोस्।
• ग्याल्भेनिक क्षरणबाट बच्न पाना सामग्रीसँग मिल्दो वाशरहरूसँग फास्टनरहरू प्रयोग गर्नुहोस्।
• निर्दिष्ट साइड ल्याप र अन्त्य ल्याप विवरणहरू पछ्याउनुहोस्। उच्च हावाको क्षेत्रहरूमा, छतको किनार र कुनाहरूमा फास्टनरको घनत्व बढाउनुहोस्।
• स्ट्यान्डिङ सीम प्रणालीहरूको लागि, अर्को प्यानलमा जानु अघि क्लिप संलग्नता र सिमको कडापन प्रमाणित गर्नुहोस्।

सामान्य प्रश्नहरू

म कसरी जस्ती, Al-Zn लेपित, र रंग-लेपित पानाहरू बीच छनौट गर्छु?

छनोट वायुमण्डलीय वातावरण र उपस्थिति आवश्यकताहरूमा निर्भर गर्दछ। जस्ती पानाहरू हल्का अवस्थाहरूको लागि किफायती छन्। Al-Zn लेपित पानाहरूले राम्रो जंग प्रतिरोध प्रदान गर्दछ र तटीय वा औद्योगिक स्थानहरूको लागि रुचाइन्छ। रङ-लेपित पानाहरूले टिकाऊ सजावटी फिनिश थप्छन् र छनोट गरिन्छ जब उपस्थिति महत्त्वपूर्ण हुन्छ वा अतिरिक्त कोटिंग सुरक्षा आवश्यक हुन्छ।

के छत र पर्खाल दुवै अनुप्रयोगको लागि प्रोफाइल गरिएको धातु पानाहरू प्रयोग गर्न सकिन्छ?

हो, तर प्रोफाइल र मोटाई फरक हुन सक्छ। रूफ प्यानलहरूले पानीको निकास र हावा उत्थानलाई ह्यान्डल गर्नुपर्छ, जबकि भित्ता प्यानलहरूले हावाको भार र उपस्थितिमा बढी ध्यान केन्द्रित गर्दछ। प्रत्येक अनुप्रयोगको लागि सही प्रोफाइल चयन गर्न निर्माताको स्प्यान तालिकाहरू प्रयोग गरिनुपर्छ।

यी पानाहरूको लागि न्यूनतम छत ढलान के हो?

ल्याप्ड स्क्रू-फिक्स्ड प्रणालीहरूको लागि, 5% को न्यूनतम ढलान विशिष्ट छ। स्ट्यान्डिङ सीम प्रणालीहरू 1.5 डिग्री भन्दा कम ढलानहरूमा प्रयोग गर्न सकिन्छ जब उचित सीम सील र ड्रेनेज डिजाइनको साथ स्थापना गरिन्छ। आयोजनाको डिजाइन हावा भार र वर्षाको तीव्रतालाई पनि विचार गर्नुपर्छ।

लामो पानाहरूमा थर्मल विस्तार र संकुचन कसरी ह्यान्डल गरिन्छ?

लामो पानाहरू विस्तार र तापमान परिवर्तन संग संकुचित। स्थायी सीम प्रणालीहरूले स्लाइडिङ क्लिपहरू मार्फत आन्दोलन गर्न अनुमति दिन्छ। ल्याप्ड प्रणालीहरूको लागि, अन्तिम ल्याप विवरण र फास्टनर स्पेसिङ थर्मल आन्दोलन समायोजन गर्न डिजाइन हुनुपर्छ। पाना लम्बाइ र तापमान दायरा परियोजना इन्जिनियर द्वारा समीक्षा गरिनु पर्छ।

गुणस्तर नियन्त्रण र कागजात

आपूर्तिकर्ताहरूले आधार धातु र कोटिंग वजन रेकर्डहरूको लागि मिल परीक्षण प्रमाणपत्रहरू प्रदान गर्नुपर्छ। प्रोफाइल आयामहरू जस्तै रिब उचाइ, पिच, र प्रभावकारी चौडाइ उत्पादनको समयमा र ढुवानी अघि जाँच गरिन्छ। विशेष पवन उत्थान आवश्यकताहरु संग परियोजनाहरु को लागी, परीक्षण रिपोर्ट वा गणना प्रदान गर्न सकिन्छ। साइटमा प्राप्त निरीक्षणले पानाको मोटाई, प्रोफाइल आकार, कोटिंग अवस्था, र अर्डर विरुद्ध लम्बाइ प्रमाणित गर्नुपर्छ।

चयन विचारहरू

• आधार सामग्री र कोटिंग चयन गर्नु अघि साइटको वातावरणीय जंग कोटि पहिचान गर्नुहोस्।
• सही पाना मोटाई र प्रोफाइल छनौट गर्न डिजाइन हावा लोड र स्प्यान पुष्टि गर्नुहोस्।
• पानी जम्मा र चुहावटबाट बच्नको लागि छानाको ढलान र ड्रेनेज लेआउट जाँच गर्नुहोस्।
• लामो निरन्तर पानाहरूको लागि, यातायात मार्गले आवश्यक लम्बाइ समायोजन गर्न सक्छ वा साइटमा रोल निर्माणको लागि योजना बनाउन सक्छ भनी प्रमाणित गर्नुहोस्।
• यदि पाना कम्पोजिट फ्लोर प्रणालीमा प्रयोग गरिने छ भने, आवश्यक शियर स्टड लेआउट र फायर रेटिङ आवश्यकताहरू पुष्टि गर्नुहोस्।
