Alu-Mg-Mn आर्केड छत प्यानलहरू

SENBO निर्माण सामग्रीयसको धातु छत प्रणाली उत्पादन दायराको भागको रूपमा Alu-Mg-Mn आर्केड रूफिङ प्यानलहरू आपूर्ति गर्दछ। यी प्यानलहरू AA3004 श्रृंखला एल्युमिनियम-म्याग्नेसियम-म्यांगनीज मिश्रबाट निर्मित छन् र जटिल छत ज्यामितिहरूको लागि वास्तुकला आवश्यकताहरू पूरा गर्न घुमाउरो, गैर-मानक प्रोफाइलहरूमा बनाइन्छ।

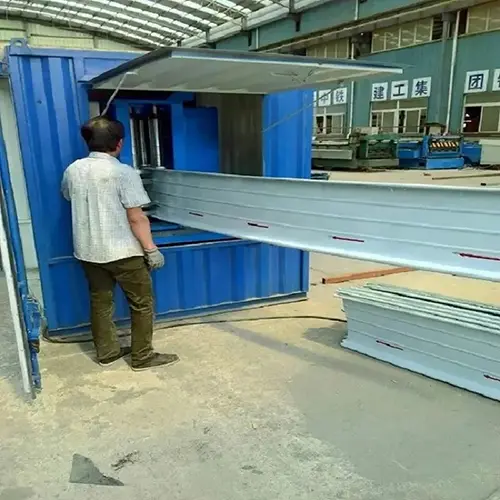

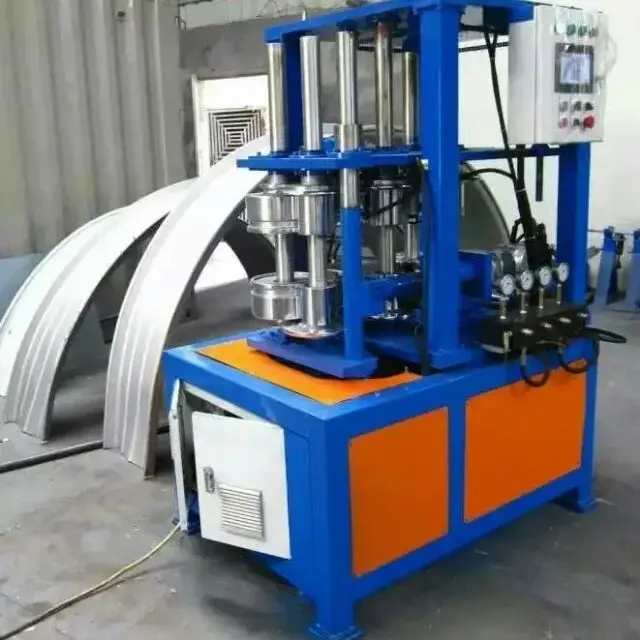

Al-Mg-Mn आर्केड रूफिङ प्यानल उच्च-गति, सटीक रोल-फर्मिङ उपकरण प्रयोग गरेर उत्पादन गरिएको एक विशेष प्रोफाइल गरिएको प्यानल हो। सब्सट्रेट कम्पोजिसनमा १.०%–१.५% म्यांगनीज र ०.८%–१.३% म्याग्नेसियम, बाँकी रहेको एल्युमिनियमले समावेश गर्दछ। स्ट्यान्डर्ड स्ट्यान्डिङ सीम Al-Mg-Mn प्यानलहरूको व्युत्पन्नको रूपमा, आर्केड प्यानलले फ्ल्याट पानाहरूलाई घुमाउरो आकारहरूमा रूपान्तरण गर्न विशेष गठन प्रक्रियाबाट गुज्र्छ। यसले आधुनिक वास्तुकला डिजाइनहरूलाई समर्थन गर्दछ जस्तै आर्केड, घुमाउरो, र गोलाकार छत फारमहरू।

मिश्र धातु संरचना र उपलब्ध प्रोफाइलहरू

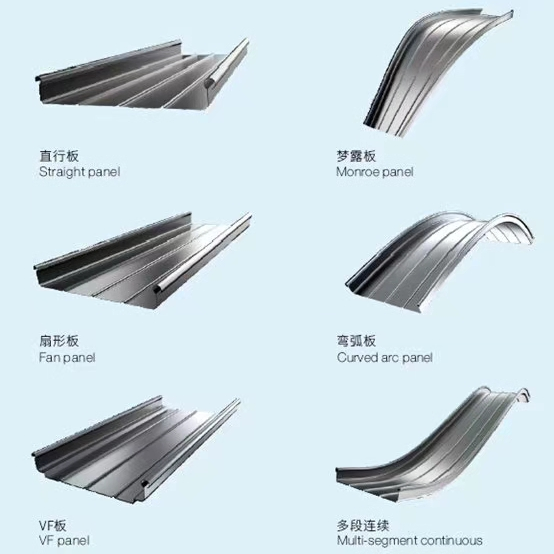

उपलब्ध प्रोफाइलहरूमा YX65-300, YX65-330, YX65-400, YX65-430, YX65-500, र YX28-205-820 जस्ता मोडेलहरू समावेश छन्। फ्यान-आकार र टेपर्ड प्यानलहरू पनि विशेष परियोजना आवश्यकताहरू पूरा गर्न अनुकूलित गर्न सकिन्छ।

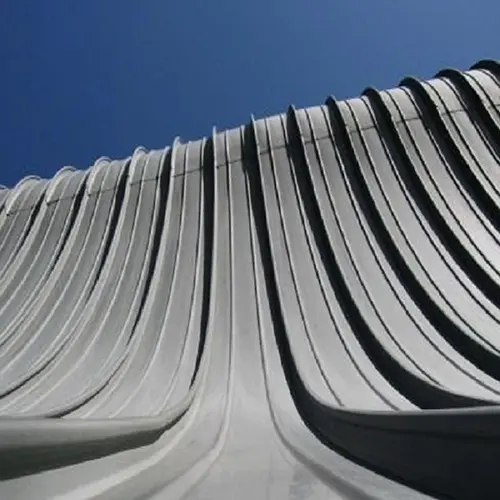

यी प्यानलहरू एयरपोर्ट टर्मिनलहरू, स्टेडियमहरू, र सम्मेलन र प्रदर्शनी केन्द्रहरू सहित ठूला सार्वजनिक भवनहरूको गैर-मानक छत प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ। उत्पादनको सतहलाई प्रि-रोल कोटिंग प्रक्रिया प्रयोग गरेर उपचार गरिन्छ र PVDF फ्लोरोकार्बन कोटिंगको साथ उपलब्ध छ, स्थायित्वको साथ वास्तुकलाको सौन्दर्यशास्त्र संयोजन गर्दछ।

क्षेत्र सिद्ध प्रदर्शन

1. गैर-मानक छत आकारहरूमा अनुकूलनता

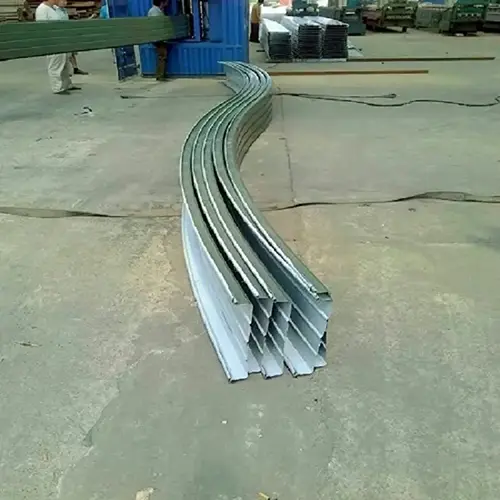

एल्युमिनियम-म्याग्नेसियम-म्यांगनीज मिश्रले बल र लचिलोपनको सन्तुलन प्रदान गर्दछ, यसलाई 3D घुमाउरो, गोलाकार, र फ्यान-आकारको सतहहरू जस्ता जटिल छाना आकारहरू बनाउनको लागि उपयुक्त बनाउँछ। विशेष कर्भिङ र फ्यान-आकारको प्यानल उत्पादन प्रविधिहरू मार्फत, यी आर्केड प्यानलहरूले वाटरटाइट प्रदर्शन कायम राख्दै विभिन्न डिजाइन आवश्यकताहरू पूरा गर्न सक्छन्।

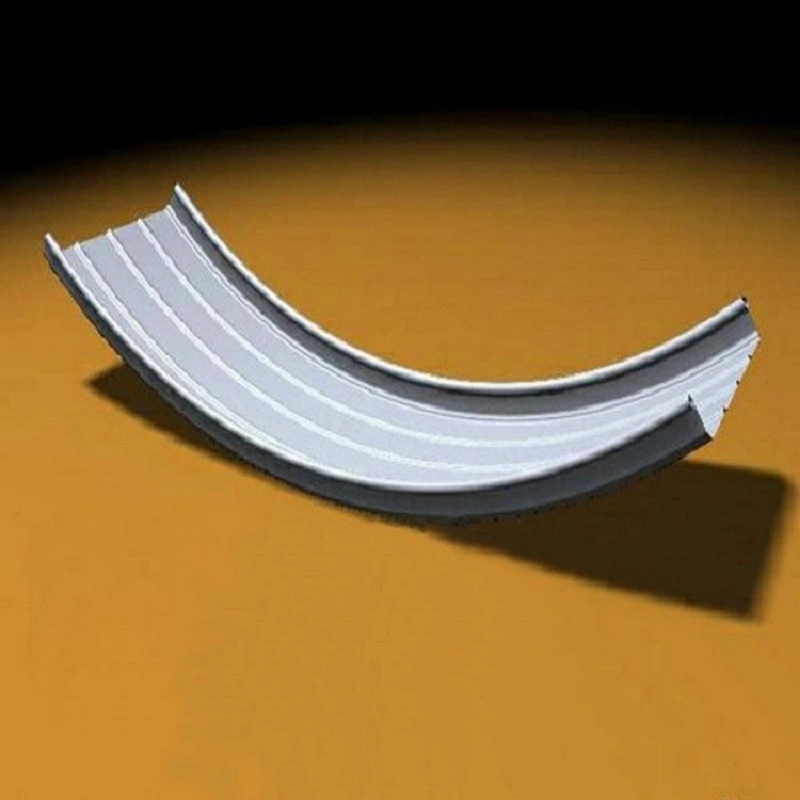

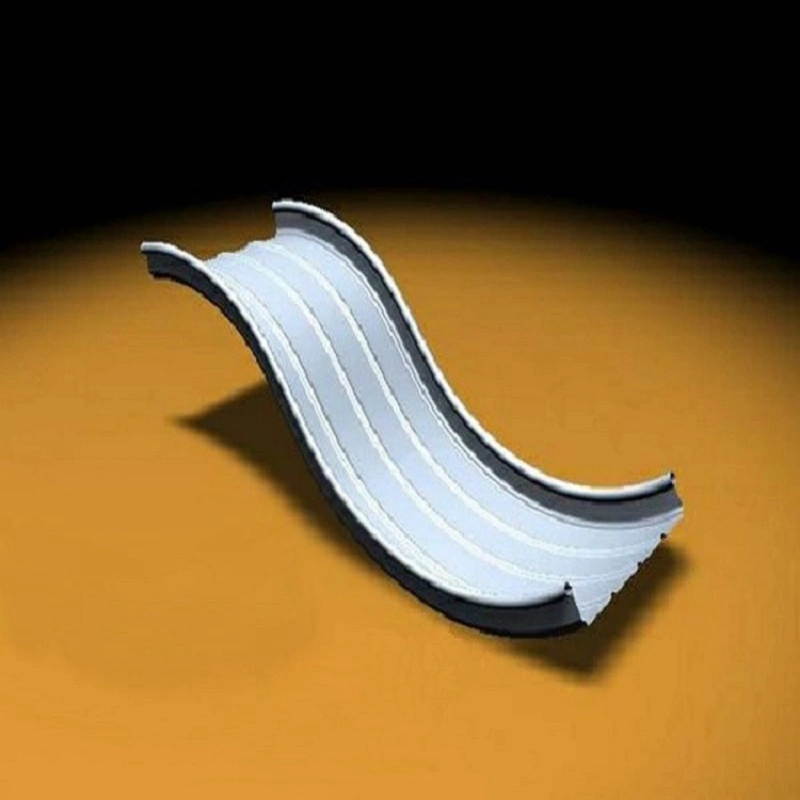

यो उत्पादन सकारात्मक वा नकारात्मक वक्रता भएका छतहरू, आर्च गरिएको छतहरू, एकल- र डबल-स्लोप छतहरू, अन्तरसम्बन्धित छत संरचनाहरू, पिच गरिएको छतहरू, र घुमाउरो छानाहरू सहित विभिन्न वास्तुकला रूपहरूमा लागू हुन्छ।

2. ठूला-स्प्यान आर्केड रूफ परियोजनाहरूमा प्रमाणीकरण

फुजियानको झांगझाउ ग्रेन डिपोमा अन्तर-गोदाम क्यानोपी परियोजनाले आल्मुनियम-म्याग्नेसियम-म्यांगनीज लेपित आर्च्ड नालीदार छत प्रणाली प्रयोग गर्‍यो। संरचना 108 मिटरको लम्बाइको साथ 18 मिटर फैलिएको छ, कुल क्षेत्रफल लगभग 2,000 वर्ग मिटर छ।

छतमा YT6118 मोडेलको एल्युमिनियम-म्याग्नेसियम-म्यांगनीज नालीदार प्यानलहरू छन् जसको मोटाई 1.2 मिमी छ। आर्क उचाइ 4.085 मिटर छ, र वृद्धि-देखि-स्प्यान अनुपात 0.23 छ। छ दिन भित्र स्थापना सम्पन्न भयो। प्यानलहरू तीनवटा साना इकाइहरूलाई एकल आधारभूत एकाइमा सिमिङ गरेर बनाइएको थियो, जुन त्यसपछि फहराईएको थियो र इम्बेडेड स्टिल कम्पोनेन्टहरूमा सुरक्षित गरिएको थियो। एकाइहरू वाटरटाइट सीमिङ विधि प्रयोग गरेर जडान गरिएको थियो।

3. उच्च शक्ति संग हल्का संरचना

एल्युमिनियमको घनत्व लगभग 2.73 g/cm³ छ, स्टिलको लगभग एक तिहाइ। एल्युमिनियम-म्याग्नेसियम-म्यांगनीज प्यानलहरूले कम्तिमा 190 MPa को उपज शक्ति, 240-285 MPa को तन्य शक्ति, र कम्तिमा 3% को विस्तार प्रदर्शन गर्दछ। संरचनात्मक अखण्डता कायम राख्दा, यी आर्केड प्यानलहरूले छत प्रणालीको मृत भार कम गर्दछ।

Zhangzhou ग्रेन डिपो परियोजनामा, डिजाइनले 0.3 kN/m² को एक समान रूपमा वितरित लाइभ लोड र 0.40 kN/m² को 10-वर्षको फिर्ती अवधिको आधारमा डिजाइन हावाको चापको लागि जिम्मेवार छ।

4. जंग प्रतिरोध र स्थायित्व

एल्युमिनियम-म्याग्नेसियम-म्यांगनीज मिश्र धातु सब्सट्रेटमा अन्तर्निहित रस्ट-प्रतिरोधी गुणहरू छन्। प्राकृतिक रूपमा बनेको सतहको अक्साइड तहले एसिड र क्षारहरूलाई प्रतिरोध प्रदान गर्दा अक्सीकरण र जंगलाई रोक्छ। लेपित प्यानलहरूले कठोर वातावरणमा आत्म-उपचार गर्ने सुरक्षात्मक फिल्म बनाउन सक्छ, तिनीहरूलाई आर्द्र मौसमको लागि उपयुक्त बनाउँछ। डिजाइन सेवा जीवन 50 वर्ष भन्दा बढी छ, 15-20 वर्ष को कोटिंग वारेन्टी संग।

प्राविधिक डेटा सारांश

निम्न प्यारामिटरहरू मानक उत्पादन र सान्दर्भिक मापदण्डहरूमा आधारित छन्। अनुकूलन विशिष्ट परियोजना आवश्यकताहरू पूरा गर्न उपलब्ध छ।

किन यी प्यानलहरूले राम्रो प्रदर्शन गर्छन्

1. जटिल डिजाइनहरूको लागि लचिलो आकार।प्यानलहरूलाई अनियमित आकारहरूमा प्रशोधन गर्न सकिन्छ जस्तै फ्यान आकारको, टेपर्ड, उत्तल र अवतल घुमाउरो, र गोलाकार प्यानलहरू। यसले घुमाउरो सतहहरू र मेहराबदार छतहरूको लागि आधुनिक वास्तुकलाको व्यक्तिगत डिजाइन आवश्यकताहरूलाई समर्थन गर्दछ।

2. उच्च तन्य शक्ति संग हल्का।स्टिलको करिब एक तिहाइ घनत्व र 240 MPa भन्दा माथिको तन्य शक्तिको साथ, प्यानलहरूले 18 मिटरभन्दा माथिको स्प्यान सहित ठूलो-स्प्यान छतका लागि आवश्यकताहरू पूरा गर्दछ।

3. जंग प्रतिरोध र लामो सेवा जीवन।मिश्र प्राकृतिक रूपमा एक सुरक्षा ओक्साइड तह बनाउँछ। प्रणाली 50 वर्ष भन्दा बढीको सेवा जीवनको लागि डिजाइन गरिएको छ, 15-20 वर्षको कोटिंग वारेन्टीको साथ।

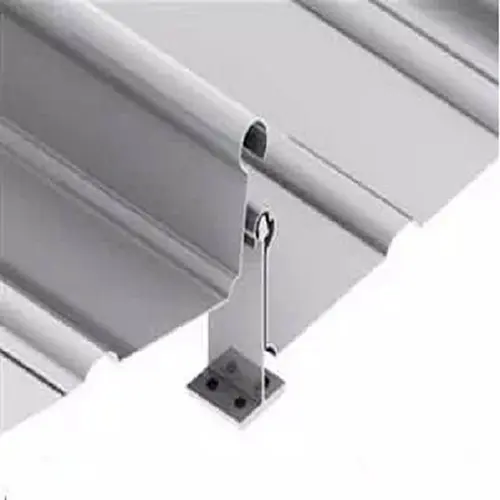

4. मोड्युलर इन्टरलकिङ मार्फत भरपर्दो वाटरप्रूफिङ।मोड्युलर इन्टरलकिङ सीम जडान प्रक्रियाले टाइट प्यानल जोइन्टहरू र भरपर्दो जल निकासी र वाटरप्रूफिङ प्रदर्शन सुनिश्चित गर्दछ।

5. पुन: प्रयोग गर्न मिल्ने सामग्री।एल्युमिनियम मिश्र धातु सामग्री पूर्ण रूपमा पुन: प्रयोग योग्य छ, जसले हरियो भवन उद्देश्यहरूलाई समर्थन गर्दछ।

डिजाइन र स्थापना कारकहरू

घुमाउरो वा गोलाकार छतहरूको लागि:चयन गरिएको प्रोफाइल र मोटाईको लागि प्राप्य वक्रता त्रिज्या पुष्टि गर्न डिजाइन चरणको प्रारम्भमा निर्मातासँग काम गर्नुहोस्। फ्यान-आकार र टेपर्ड प्यानलहरू सही पसल रेखाचित्रहरू चाहिन्छ।

लामो अवधिको अनुप्रयोगहरूको लागि:आवश्यक लोडहरू विरुद्ध प्यानल स्प्यान क्षमता प्रमाणित गर्नुहोस्। Zhangzhou ग्रेन डिपो परियोजनाले 18-मीटर स्प्यानमा 1.2 मिमी बाक्लो प्यानलहरू प्रयोग गर्यो, तर प्रत्येक परियोजना स्थानीय हावा र हिउँको भारको आधारमा गणना गर्नुपर्छ।

तटीय वा उच्च आर्द्रता वातावरणको लागि:सुधारिएको मौसम प्रतिरोधको लागि PVDF फ्लोरोकार्बन कोटिंग चयन गर्नुहोस्। सब्सट्रेट ग्रेड र कोटिंग प्रणाली अपेक्षित एक्सपोजर अवस्थाहरूसँग मिल्दो छ भनी पुष्टि गर्नुहोस्।

स्थापना को समयमा:प्यानलहरू सामान्यतया कारखानामा एकाइहरूमा पूर्वनिर्मित हुन्छन् र स्थितिमा फहराइन्छ। वाटरटाइट जोडहरू सुनिश्चित गर्न निर्दिष्ट सीमिङ विधि प्रयोग गर्नुहोस्। सतहको क्षतिबाट बच्न ह्यान्डलिङ, लिफ्टिङ, र बन्धनका लागि निर्माताको दिशानिर्देशहरू पालना गर्नुहोस्।

विशिष्ट परियोजना प्रकारहरू

1.ठूला सार्वजनिक भवनहरू जस्तै स्टेडियम र प्रदर्शनी केन्द्रहरूका लागि घुमाउरो, गोलाकार, र अनियमित आकारको छत प्रणाली।

2.जटिल आकारको छत र एयरपोर्ट टर्मिनलहरू र उच्च-गति रेलवे स्टेशनहरूको लागि अनुहार प्रणाली।

3.गोदाम सुविधाहरू र कृषि ग्रीनहाउसहरू जस्ता लामो-स्प्यान आर्च गरिएको छत संरचनाहरू।

4.अद्वितीय वास्तुकला डिजाइन आवश्यकताहरु संग ल्यान्डमार्क भवनहरु को लागि छत प्रणाली।

क्रेता प्रश्नहरूको जवाफ

1. Al-Mg-Mn आर्केड छत मानक स्ट्यान्डिङ सीम प्यानलहरू भन्दा कसरी फरक छ?

स्ट्यान्डर्ड स्ट्यान्डिङ सीम प्यानलहरू सामान्यतया सीधा हुन्छन् र समतल वा बिस्तारै ढलान भएका छतहरूमा स्थापित हुन्छन्। आर्केड प्यानलहरू उत्तल, अवतल, वा गोलाकार छाना ज्यामितिहरू पछ्याउने घुमाउरो प्रोफाइलहरू सिर्जना गर्न थप गठन हुन्छन्। दुबै प्रणालीहरूले समान इन्टरलकिङ सीम टेक्नोलोजी प्रयोग गर्छन्, तर आर्केड प्यानलहरू विशेष गरी गैर-मानक छत आकारहरूको लागि इन्जिनियर गरिएका छन्।

2. यी प्यानलहरूको लागि प्राप्त गर्न सकिने न्यूनतम वक्रता त्रिज्या के हो?

न्यूनतम वक्रता त्रिज्या प्यानल प्रोफाइल, सामग्री मोटाई, र मिश्र धातु स्वभाव मा निर्भर गर्दछ। यो डिजाइन चरण को समयमा निर्माता संग पुष्टि हुनुपर्छ। छानाको ज्यामिति रेखाचित्रहरू प्रारम्भिक रूपमा उपलब्ध गराउनाले चयन गरिएको प्यानलले संरचनात्मक कार्यसम्पादनमा सम्झौता नगरी आवश्यक वक्रता हासिल गर्न सक्छ कि सक्दैन भनेर निर्धारण गर्न मद्दत गर्न सक्छ।

3. के यी प्यानल तटीय वातावरणका लागि उपयुक्त छन्?

हो। एल्युमिनियम-म्याग्नेसियम-म्यांगनीज मिश्र धातुमा प्राकृतिक जंग प्रतिरोध छ, र PVDF फ्लोरोकार्बन कोटिंगले मौसम प्रतिरोधलाई अझ सुधार गर्दछ। यसले प्यानलहरूलाई तटीय र उच्च आर्द्रता वातावरणको लागि उपयुक्त बनाउँछ। डिजाइन सेवा जीवन सामान्य अवस्थामा 50 वर्ष भन्दा बढी छ।

4. फ्यान आकारको र टेपर्ड प्यानलहरू कसरी उत्पादन गरिन्छ?

फ्यान आकारको र टेपर्ड प्यानलहरू विशेष गठन उपकरण र अनुकूलन उपकरण प्रयोग गरेर उत्पादन गरिन्छ। तिनीहरू सामान्यतया छत ज्यामितिबाट व्युत्पन्न पसल रेखाचित्रहरूमा आधारित हुन्छन्। प्रत्येक प्यानल व्यक्तिगत रूपमा घुमाइएको सतहमा यसको विशिष्ट स्थिति मिलाउनको लागि बनाइएको छ, उचित फिट र वाटरटाइट सीमिङ सुनिश्चित गर्दै।

5. उद्धरणको लागि कुन परियोजना जानकारी आवश्यक छ?

कृपया छत ज्यामिति रेखाचित्रहरू (वक्रता त्रिज्या सहित), प्यानल प्रोफाइल, मोटाई, कोटिंग प्रकार, मात्रा, र परियोजना स्थान प्रदान गर्नुहोस्। यदि फ्यान आकारको वा टेपर्ड प्यानल आवश्यक छ भने, विस्तृत लेआउट रेखाचित्रहरू समावेश गर्नुहोस्। यसले हाम्रो टोलीलाई सही उद्धरण र उत्पादन योजना तयार गर्न मद्दत गर्छ।
