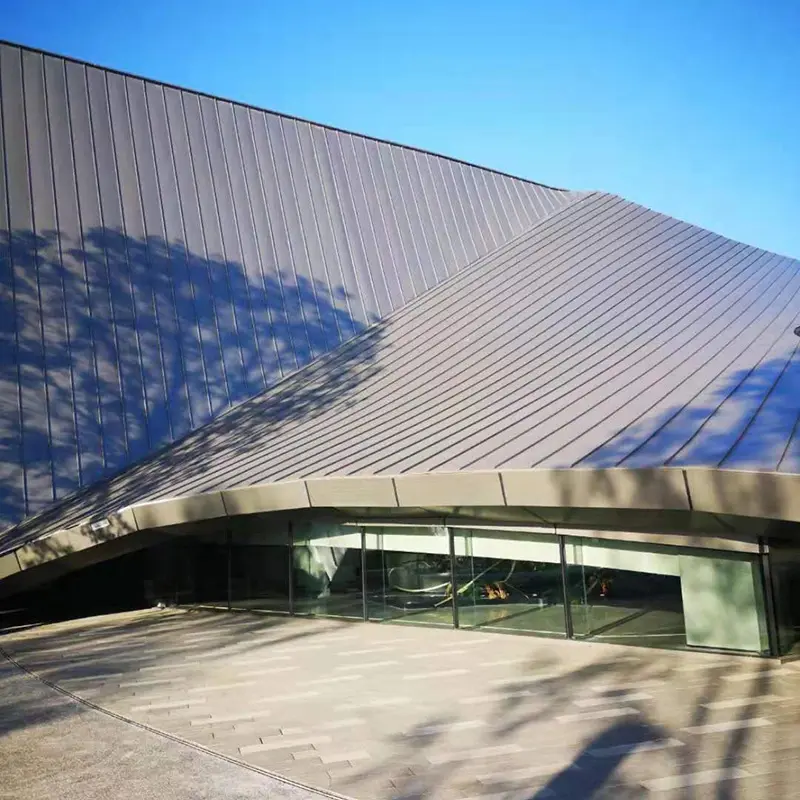

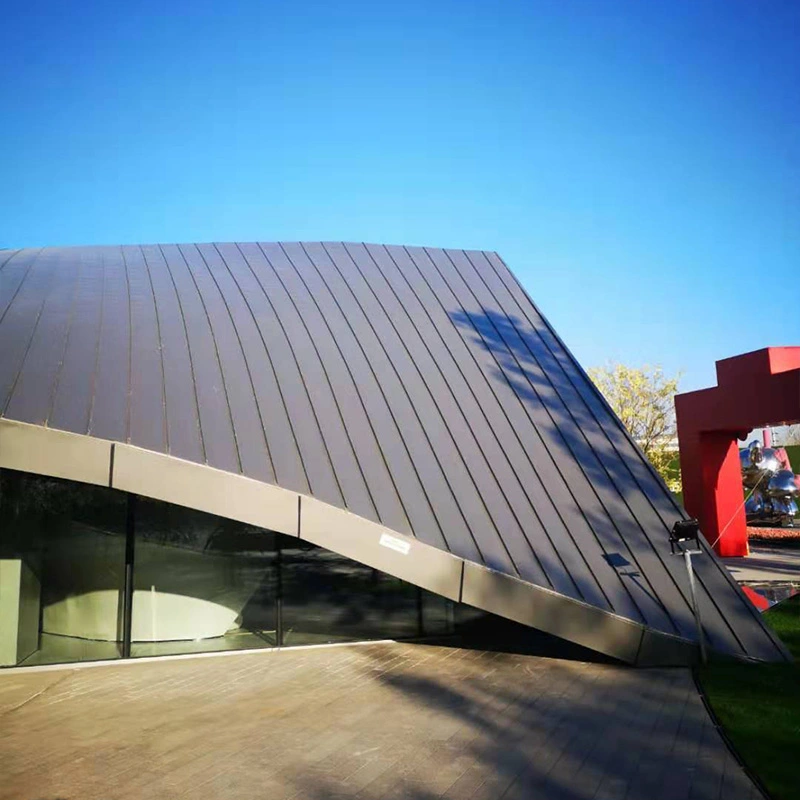

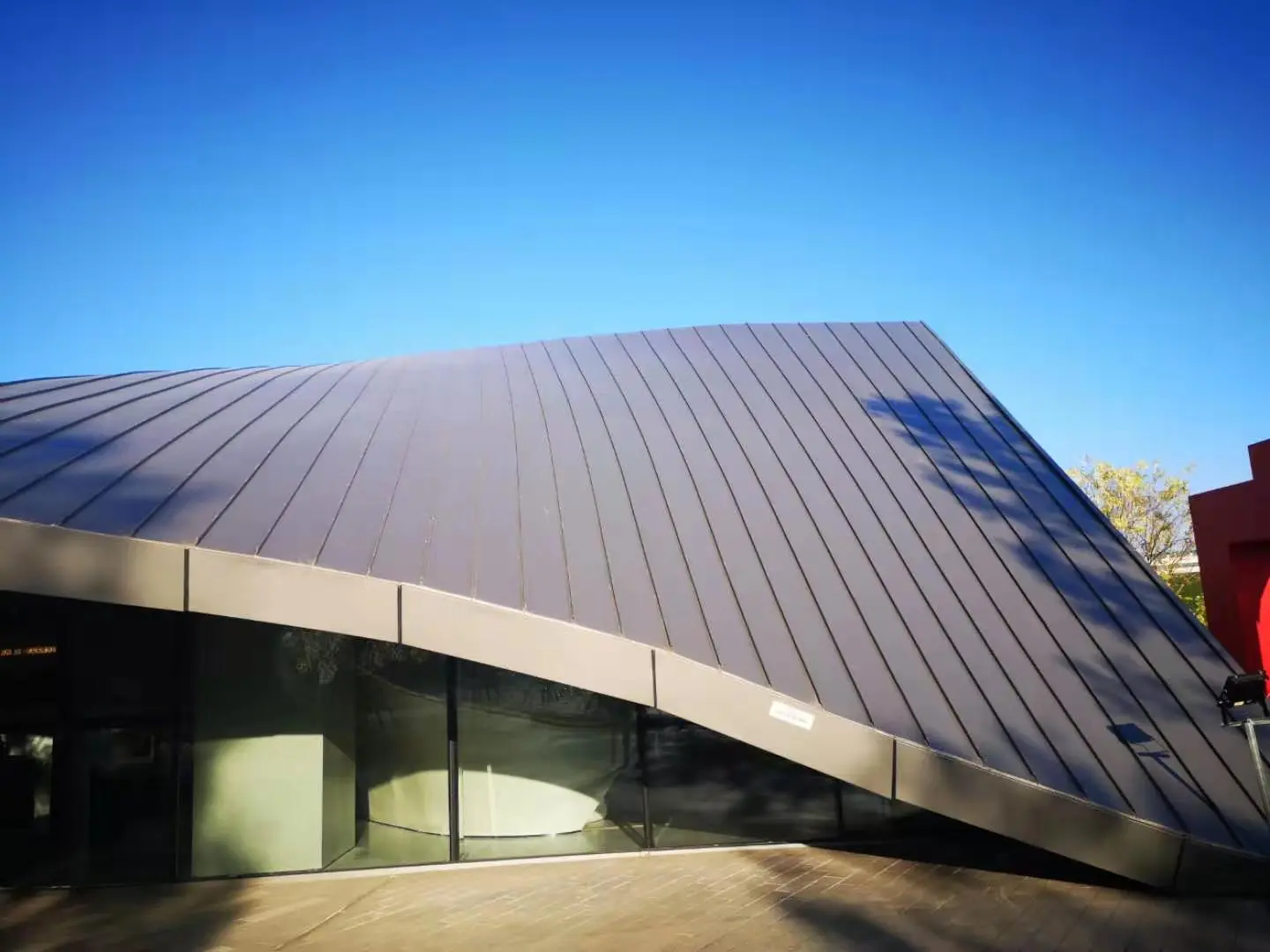

धातुको छत सजावटी प्यानलहरूले धातुको छत प्रणालीको बाहिरी भिजुअल तह बनाउँदछ, वाटरप्रूफिंग तहबाट अलग रूपमा स्थापित। वाटरप्रूफिङलाई तलको संरचनात्मक छत प्यानलद्वारा ह्यान्डल गरिन्छ, जबकि सजावटी प्यानलले वास्तुकलाको रूपलाई अभिव्यक्त गर्दछ र छायांकन, ध्वनिक सुधार, र वाटरप्रूफिङ झिल्लीको सुरक्षा जस्ता माध्यमिक फाइदाहरू प्रदान गर्दछ। SENBO ले यी प्यानलहरूलाई सामग्री प्रमाणपत्रहरू र आयामी निरीक्षण रेकर्डहरू प्रदान गर्दछ, र परियोजना टोलीले प्यानल लेआउट र स्थापना अनुक्रमको लागि प्राविधिक समर्थन प्रदान गर्दछ।
सजावटी प्यानल सामग्री को चयन आवश्यक फारम, वजन, र मौसम प्रतिरोध मा निर्भर गर्दछ। निम्न विकल्पहरू सामान्यतया प्रयोग गरिन्छ:
आर्किटेक्चरल एल्युमिनियम प्यानलहरूको लागि, एक PVDF फ्लोरोकार्बन कोटिंग सिफारिस गरिन्छ। राल सामग्री कम्तिमा 70% हुनुपर्छ, र कोटिंग मोटाई YS/T 429.2 पूरा गर्नुपर्छ। PVDF ले पराबैंगनी प्रकाशलाई बलियो प्रतिरोध प्रदान गर्दछ र न्यूनतम फेडिंग वा चकिङको साथ 20 वर्ष भन्दा बढीको लागि रंग स्थिरता कायम राख्छ।
दोहोरो-तह धातुको छत बनाउनको लागि सजावटी तह सामान्यतया वाटरप्रूफिङ माथि स्थापित हुन्छ। नयाँ चाइना इन्टरनेशनल एक्जिबिशन सेन्टर फेज २ को प्रवेश हलको छतमा, तलदेखि माथिसम्मको एसेम्ब्ली थियो: ०.८ एमएमको अल-जेन प्रोफाइल गरिएको पाना जसमा वाटरप्रूफ तह, वाटरप्रूफ मेम्ब्रेन, थर्मल इन्सुलेशन, सजावटी फ्रेमिङ प्रणाली र सजावटी प्यानल सतहको रूपमा खडा सिमहरू थिए। यो विभाजनले वाटरप्रूफिङलाई सौन्दर्य तहबाट स्वतन्त्र राख्छ।
| वस्तु | मूल्य | सन्दर्भ वा नोट |
|---|---|---|
| शासित मानक | JGJ 255-2012 | डेलाइटिङ छत र धातु छत लागि प्राविधिक विशिष्टता |
| डिजाइन सन्दर्भ | 25CJ113-2 | धातु प्यानल (II) को लागि वास्तु विवरण |
| Al-Mg-Mn तन्य शक्ति | 240–285 MPa | AA3004 ग्रेड |
| Al-Mg-Mn उपज शक्ति | ≥190 MPa | AA3004 ग्रेड |
| प्यानल मोटाई | ठोस एल्युमिनियम: 2.0-3.0 मिमी; प्रोफाइल गरिएको पाना: 0.6-1.2 मिमी | प्रकार र डिजाइन मा निर्भर गर्दछ |
| हनीकोम्ब कोर | सेल साइड ≤9.53 मिमी; पर्खाल ≥0.07 मिमी | लगभग नियमित हेक्सागोनल |
| कोटिंग | PVDF (सिफारिस गरिएको) वा पलिएस्टर | PVDF राल सामग्री ≥70% |
| कोटिंग तापमान दायरा | -40°C देखि 150°C | PVDF फ्लोरोकार्बन |
| जंग प्रतिरोध | 4-6 पटक जस्ती इस्पात | उच्च प्रदर्शन Al-Zn कोटिंग |
| स्थापना विधिहरू | स्थायी सीम, हुक-अन, एकीकृत विधानसभा | प्यानल प्रकार मा निर्भर गर्दछ |
एउटा प्रमुख अन्तर्राष्ट्रिय विमानस्थलको टर्मिनल 5 विस्तारले मुख्य टर्मिनल, कन्कोर्स र बोर्डिङ पुलहरूमा 267,000 m² धातुको छत प्रयोग गरेको थियो। सजावटी प्यानलहरू ०.८ मिमी बाक्लो उच्च-शक्ति प्रोफाइल गरिएको स्टिल पानाहरू थिए जसमा उच्च सामग्रीको Al-Zn कोटिंग थियो जसले मानक जस्ती स्टिलको चार देखि छ गुणा जंग प्रतिरोध प्रदान गर्दछ। PVDF सतह -40°C र 150°C को बीचमा स्थिर रह्यो, जसले दीर्घकालीन UV सुरक्षा प्रदान गर्दछ। परियोजनाले 2024 आर्किटेक्चरल वाटरप्रूफिङ उद्योग विज्ञान र टेक्नोलोजी पुरस्कारहरूमा मेटल एन्क्लोजर सिस्टम इन्जिनियरिङको लागि गोल्ड अवार्ड प्राप्त गर्यो।
बेइजिङमा रहेको नयाँ चाइना अन्तर्राष्ट्रिय प्रदर्शनी केन्द्रको दोस्रो चरणले करिब २ लाख ८० हजार वर्ग वर्ग मिटर छाना समेटेको छ। दर्ता हलको छतले सजावटी तहको रूपमा PVDF कोटिंग सहित 3 मिमी बाक्लो एल्युमिनियम प्यानलहरू प्रयोग गर्यो, एल्युमिनियम मिश्र धातु स्क्वायर ट्यूब फ्रेमिङद्वारा समर्थित। सजावटी तहको मुनि, छतमा ०.८ मिमी Al-Zn प्रोफाइल गरिएको स्टिल वाटरप्रूफ तह, 160 kg/m³ घनत्वमा 140 मिमी कुल चट्टान ऊन इन्सुलेशनको दुई तह, एउटा TPO झिल्ली, र छिद्रित प्रोफाइल गरिएको स्टील ध्वनि-अवशोषित तह समावेश थियो। सजावटी प्यानलहरू वाटरप्रूफिंगबाट स्वतन्त्र रूपमा स्थापना गरिएको थियो, जलरोधमा सम्झौता नगरी इच्छित दृश्य प्रभाव प्राप्त गर्दै।
Xuzhou Huaihai अन्तर्राष्ट्रिय एक्स्पो केन्द्रले पाइला उचाइ र प्रतिच्छेदन स्तरहरू सहितको सजावटी प्यानल प्रणाली प्रयोग गर्यो। माथिल्लो कर्निसमा 3 मिमी बाक्लो एल्युमिनियम भिनियर प्रयोग गरिएको थियो, र तल्लो कर्निसमा 4 मिमी बाक्लो एल्युमिनियम कम्पोजिट प्यानलहरू प्रयोग गरिएको थियो। परियोजना टोलीले वक्रता विश्लेषण गर्न र समतल रूपहरूमा चार गैर-कोप्लानार ठाडोहरू भएका प्यानलहरूलाई अनुकूलन गर्न प्यारामेट्रिक मोडेलिङको लागि राइनो र ग्रासपर प्रयोग गर्यो। सजावटी छत मोड्युलर स्थापनाको साथ भेला गरिएको थियो, र पूर्ण भवन खामले स्थायित्व, वाटरप्रूफिंग, थर्मल प्रदर्शन, र संरचनात्मक अखण्डताको लागि इन्जिनियरिङ प्रमाणीकरण पारित गर्यो।
Zhongguancun फोरम स्थायी साइट को मुख्य स्थल छत क्षेत्र को 6,000 m² को लागी एक अनियमित डबल-वक्र एल्युमिनियम हनीकोम्ब प्यानल प्रणाली प्रयोग गर्यो। 1,000 भन्दा बढी अद्वितीय प्यानल विनिर्देशहरू स्तरित कन्फिगरेसनहरूमा व्यवस्थित गरिएको थियो। समर्थन संरचनाले ±15° इन-प्लेन रोटेशन र 75° र 105° बीचको कोणीय समायोजनलाई अनुमति दिने बहु-दिशात्मक समायोज्य कोष्ठकहरूको साथ फ्यान-आकारको विकिरण फ्रेमवर्क प्रयोग गर्यो। दुईदेखि तीनवटा हनीकोम्ब प्यानलहरू कारखानाको एकल फ्रेमवर्क इकाईमा जम्मा गरियो, त्यसपछि पूर्ण मोड्युलको रूपमा साइटमा स्थापना गरियो। यो पूर्वनिर्मित दृष्टिकोणले परम्परागत विधिहरूको तुलनामा निर्माण कार्य तालिका झण्डै एक तिहाइले घटाएको छ।
वाटरप्रूफिंग तह एक निरन्तर धातु पाना वा झिल्ली हो जसले पानी प्रवेशलाई रोक्छ। सजावटी प्यानल यसको माथि बस्छ र वाटरटाइट हुनु आवश्यक छैन। यो विभाजनको अर्थ छतको मौसम प्रतिरोधलाई असर नगरी सजावटी तह छिद्रित, घुमाउरो वा प्यानलाइज गर्न सकिन्छ।
Al-Mg-Mn मिश्र धातु प्रोफाइल गरिएका पानाहरू घुमाउरो आकारहरूमा रोल-गठन गर्न सकिन्छ र प्रायः चिकनी, एकल-वक्रता छतहरूको लागि प्रयोग गरिन्छ। डबल-वक्र वा फ्रि-फार्म सतहहरूको लागि, एल्युमिनियम हनीकोम्ब प्यानलहरू अधिक उपयुक्त छन् किनभने तिनीहरू समतलता कायम राख्दै जटिल, गैर-प्लानर आकारहरूमा निर्माण गर्न सकिन्छ।
एउटै सतहका लागि सबै प्यानलहरू सम्भव भएसम्म एउटै कुण्डल ब्याचबाट आउनु पर्छ। यदि धेरै ब्याचहरू अपरिहार्य छन् भने, रङ भिन्नता निर्दिष्ट ΔE मानमा नियन्त्रित हुनुपर्छ। एउटै पेन्ट प्रणालीबाट PVDF कोटिंग्समा लगातार रंग र चमक हुन्छ।
हो, सजावटी धातु प्यानलहरू उपस्थिति परिवर्तन गर्न वा थर्मल कार्यसम्पादन सुधार गर्न अवस्थित छतमा थप्न सकिन्छ, अवस्थित संरचनाले अतिरिक्त वजनलाई समर्थन गर्न सक्छ। अगाडि बढ्नु अघि संरचनात्मक मूल्याङ्कन आवश्यक छ।
आपूर्तिकर्ताहरूले एल्युमिनियम मिश्र धातु वा स्टिल सब्सट्रेट, कोटिंग मोटाई रिपोर्टहरू, र आयामी निरीक्षण रेकर्डहरूको लागि सामग्री प्रमाणपत्रहरू प्रदान गर्नुपर्छ। जटिल ज्यामितिहरूको लागि, निर्माण गर्नु अघि निर्माण रेखाचित्र र प्यानल तालिकाहरू समीक्षा गरिनुपर्छ। साइटमा प्राप्त चेकहरूले प्यानल आयामहरू, सतह समाप्त, र यातायात क्षतिबाट स्वतन्त्रता पुष्टि गर्नुपर्छ।
