SENBO निर्माण सामग्रीयसको धातु छत प्रणाली उत्पादन दायराको भागको रूपमा खडा सीम छत प्यानलहरू आपूर्ति गर्दछ। यी प्यानलहरू धातुको कुण्डलीबाट उच्च-रिब प्रोफाइलमा रोल-गठित हुन्छन् र छेउछाउका प्यानलहरूको ठाडो किनारहरू इन्टरलक गरेर एकसाथ जोडिएका हुन्छन्। तिनीहरू व्यापक रूपमा ठूला-स्प्यान सार्वजनिक भवनहरू र औद्योगिक सुविधाहरूमा प्रयोग गरिन्छ जहाँ दीर्घकालीन वाटरप्रूफिंग र हावा प्रतिरोध आवश्यक हुन्छ।

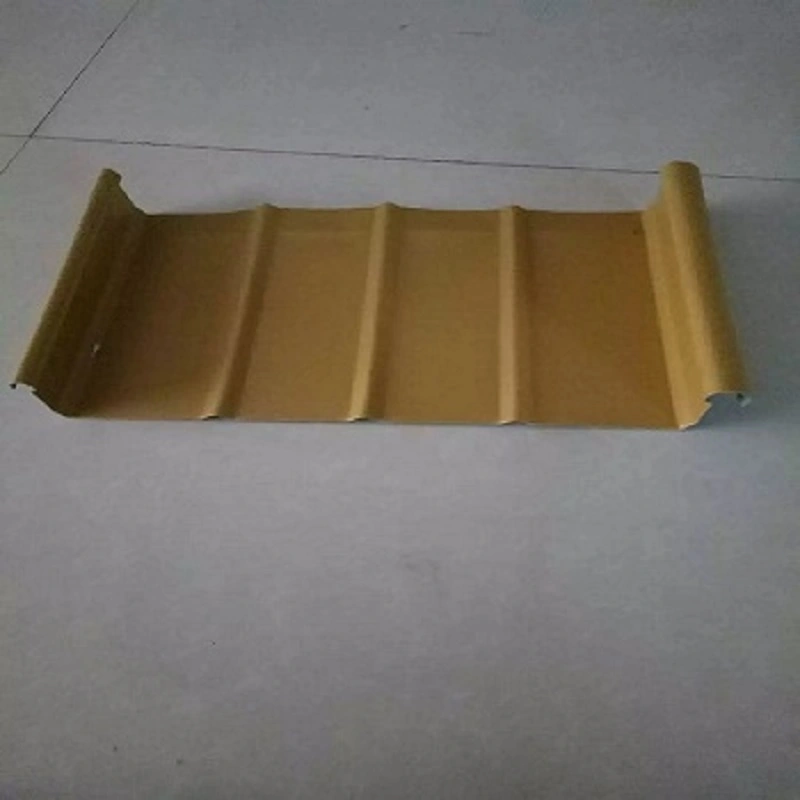

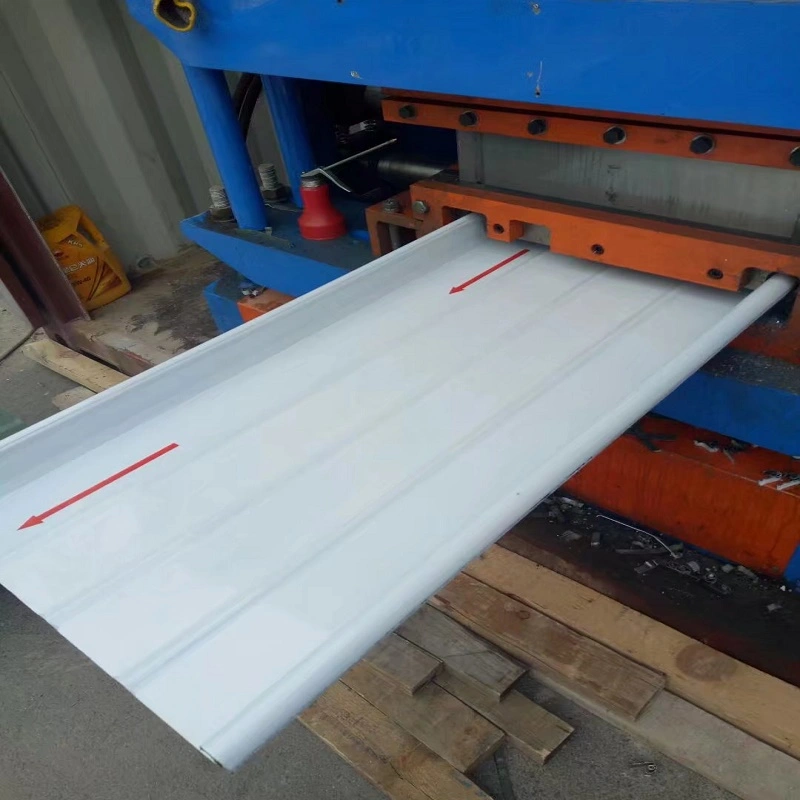

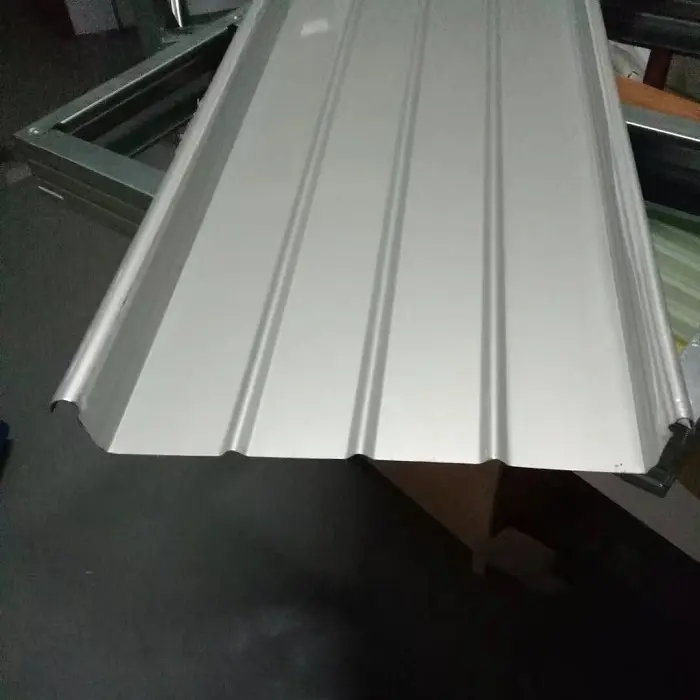

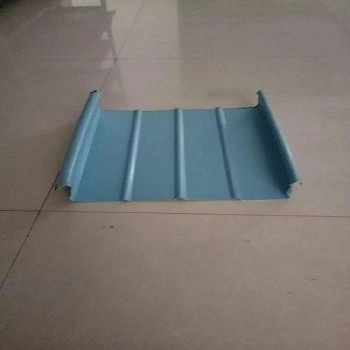

स्ट्यान्डिङ सीम रूफिङ प्यानल एउटा प्रोफाइल गरिएको धातुको कम्पोनेन्ट हो जुन रोल-फर्मिङ मेटल कोइलले उच्च-रिब क्रस-सेक्शनमा बनाइन्छ। यसले छेउछाउका प्यानलहरूको ठाडो किनारहरूको इन्टरलकिङ र लकिङमार्फत एक एकीकृत छत संयोजन बनाउँछ।
स्ट्यान्डर्ड प्रोफाइल गरिएको स्टिल पानाहरू भन्दा फरक छ जुन पेनिट्रेटिंग स्क्रूको साथ सीधा पर्लिनहरूमा बाँधिएको हुन्छ, स्ट्यान्डिङ सीम प्रणालीले विशेष रूपमा डिजाइन गरिएको एल्युमिनियम मिश्र धातु क्लिपहरू प्रयोग गरेर प्यानलहरूलाई पर्लिनहरूमा जोड्दछ। यी क्लिपहरू purlins मा लंगर छन्। प्यानलहरू क्लिपहरूमा स्न्याप गरिएका छन्, र सिमिङ मेसिनले एकल लक वा 360° डबल लक प्रयोग गरेर छेउछाउका प्यानलहरूको ठाडो किनारहरूलाई इन्टरलक गर्छ। यसले प्यानलहरू र क्लिपहरू बीचको स्लाइडिङ जडान सिर्जना गर्दछ, साथै प्यानलहरू बीचको टाइट इन्टरलकिङ सील।
आधार सामग्री चयन अपरेटिङ वातावरण र स्थायित्व आवश्यकताहरूमा निर्भर गर्दछ:
एल्युमिनियम-म्याग्नेसियम-म्यांगनीज मिश्र धातु पानाहरू (ग्रेड AA3004/3003):सामान्यतया ०.७–१.२ मिमी बाक्लो, कम्तिमा १९० MPa को उपज बल, 240-285 MPa को तन्य शक्ति, र 2.73 g/cm³ को घनत्व। यो स्टिलको घनत्वको एक तिहाइ हो। डिजाइन सेवा जीवन 50 वर्ष भन्दा बढी छ।
Aluzinc (एल्युमिनियम-जस्ता लेपित) स्टील शीट:मानक जस्ती इस्पातको 3-5 गुणा जंग प्रतिरोध प्रस्ताव गर्नुहोस्।
स्टेनलेस स्टील पाना:उच्च हावा प्रतिरोध आवश्यक ठूला स्तरको तटीय सार्वजनिक भवनहरूको लागि उपयुक्त।
साझा प्यानल प्रोफाइलहरूमा YX65-300, YX65-330, YX65-400, र YX65-430 समावेश छन्। YX65-300 प्रोफाइलमा 65 मिमीको रिब उचाइ र 300 मिमीको प्रभावकारी कभरेज चौडाइ रहेको छ। प्यानलहरू जोड वा स्क्रू जडानहरू बिना ढलान दिशामा निरन्तर हुनुपर्छ। प्रोफाइल गरिएको प्यानलहरूको लम्बाइ सामान्यतया 25 मिटर भन्दा बढी हुनु हुँदैन, र विरूपण नियन्त्रण बिन्दुहरू समावेश हुनुपर्छ।
एक पूर्ण स्थायी सीम छत प्रणालीले सामान्यतया बहु-तह कम्पोजिट संरचनालाई रोजगार दिन्छ। उदाहरणका लागि, "विन्डो टु द फ्युचर अफ साउथ ताइहु" प्रदर्शनी हल परियोजनाले आधार पाना (प्रोफाइल स्टिल), चट्टान ऊन इन्सुलेशन बोर्ड, र स्ट्यान्डिङ सीम रूफ प्यानल समावेश गरी रूफ असेम्ब्ली प्रयोग गर्दछ। यसले संरचनात्मक समर्थन, थर्मल इन्सुलेशन, र वाटरप्रूफिंग कार्यहरू एकीकृत गर्दछ। त्यस्तै, Yaoxue Ice and Snow World स्की रिसोर्ट परियोजनाले एकीकृत थर्मल इन्सुलेशन प्रणालीसँग मिलाएर एल्युमिनियम-म्याग्नेसियम-म्यांगनीज स्ट्यान्डिङ सीम रूफ प्रणाली प्रयोग गर्दछ।
हावा प्रतिरोध तटीय क्षेत्रहरू र ठूला-ठूला सार्वजनिक निर्माण परियोजनाहरूमा खडा सीम छत प्रणालीहरूको लागि एक महत्वपूर्ण प्रदर्शन सूचक हो। नानचाङ चाङबेई एयरपोर्टको टर्मिनल २ को धातुको छानाको पुनर्स्थापना र सुदृढीकरण परियोजनाको एक भागको रूपमा, HXY-400 स्ट्यान्डिङ सीम मेटल रूफिङ प्यानलले पूर्ण-स्तरीय पवन उत्थान परीक्षणहरू मार्फत व्यवस्थित परीक्षण गरायो।
परिणामहरूले देखाएको छ कि सुदृढीकरण क्लिपहरूको प्रयोगले क्लिपहरू बिना प्यानलहरूको तुलनामा 4.18 गुणाले पवन अपलिफ्ट लोड-असर क्षमता बढाएको छ। पर्लिन स्पेसिङ, पर्लिन कनेक्टरहरूको कतरण क्षमता, र पर्लिनहरूको लचिलो बल जस्ता कारकहरूले हावा उत्थान क्षमतालाई प्रत्यक्ष रूपमा प्रभाव पार्छ। फरक पर्लिन स्पेसिङका साथ धातुको छानामा भएको अनुसन्धानले स्ट्यान्डिङ सीम प्रणालीको अन्तिम विफलता भार र purlin स्पेसिङ बीचको प्रत्यक्ष सम्बन्ध पत्ता लगायो। प्रयोगात्मक नतिजाहरू संख्यात्मक सिमुलेशनहरूमा अवलोकन गरिएका प्रवृतिहरूसँग पङ्क्तिबद्ध छन्, अन्तिम हावा लोड डिजाइन र निर्माणको लागि आधार प्रदान गर्दछ।
स्ट्यान्डिङ सीम रूफिङ सिस्टमले मेटल प्यानलहरू र 360° सीम लक भित्र पूर्ण-लम्बाइ प्रि-इन्जेक्टेड सीलेन्टको प्रयोग मार्फत वायु टाइटनेस, वाटरटाइटनेस, र हावा उत्थान प्रतिरोधका लागि आवश्यकताहरू पूरा गर्दछ। प्यानलहरूले जोइन्टहरू वा खुला स्क्रू जडानहरू बिना ढलानको साथ निरन्तर एकाई बनाउँदछ, जसले परम्परागत एक्सपोज-फास्टनर छतसँग सम्बन्धित चुहावट जोखिमहरू कम गर्दछ, जस्तै फास्टनर प्वालहरूमा क्षय र सीलेन्टको गिरावट।
फ्ल्यासिङ उपचार सबै जंक्शनहरूमा आवश्यक छ जहाँ छत प्यानलहरू अनुहारको पर्खालहरू वा छतबाट फैलिएको संरचनाहरू भेट्छन्। सील सामग्रीहरू ल्याप जोडहरूमा लागू गरिन्छ। आधार फ्ल्यासिङ र प्यानल बीचको ओभरल्यापमा सिलिकन सीलेन्टसँग सुरक्षित बन्धन आवश्यक हुन्छ, जबकि फोम सीलिङ स्ट्रिपहरू शीर्ष फ्ल्यासिङ र प्यानल, साथै किनारा ट्रिम र प्यानलको बीचमा प्रयोग गरिन्छ।
महत्त्वपूर्ण तापमान उतार-चढ़ाव अन्तर्गत धातु सामग्रीहरूको थर्मल विस्तार र संकुचन एक अन्तर्निहित भौतिक घटना हो। स्ट्यान्डिङ सीम रूफ प्यानलहरू र तिनीहरूको निश्चित समर्थनहरू बीचको स्लाइडिङ जडानले तापक्रम उतार-चढ़ावको प्रतिक्रियामा प्यानलहरूलाई ढलानमा स्वतन्त्र रूपमा विस्तार गर्न र संकुचन गर्न अनुमति दिन्छ, जसले थर्मल तनावलाई समायोजन गर्दछ।
जबकि प्रोफाइल गरिएको प्यानलहरूको लम्बाइ आदर्श रूपमा 25 मिटर भन्दा बढी हुनु हुँदैन, उपयुक्त विरूपण नियन्त्रण बिन्दुहरू विस्तार र संकुचनको दिशा निर्देशन गर्न स्थापना गरिनुपर्छ। यसले समर्थन कनेक्टरहरूबाट प्यानल बकलिंग वा अलगावलाई रोक्छ। यो विशेषताले 35 मिटर वा सोभन्दा बढीको एकल प्यानल लम्बाइको प्रयोगलाई पनि सक्षम बनाउँछ, ट्रान्सभर्स ओभरल्यापहरूको संख्या घटाउँदै।
FLEX-LOK 400 स्ट्यान्डिङ सीम रूफ प्यानल प्रणाली Xiamen सम्मेलन र प्रदर्शनी केन्द्र चरण III परियोजनाको ठूलो-स्प्यान (99m र 72m) घुमाउरो धातु छतको लागि प्रयोग गरिएको थियो। प्रणालीमा उच्च-शक्तिको ग्याल्भेनाइज्ड पर्लिनहरू, स्ट्यान्डिङ सीम रूफ प्यानलहरू, र संरचनात्मक फ्लोर डेकिंग समावेश छन्। यो पवन उत्थान र जंग, साथै वाटरप्रूफिंग र थर्मल इन्सुलेशन प्रदर्शन को प्रतिरोध को प्रस्ताव को लागी साबित भएको छ।

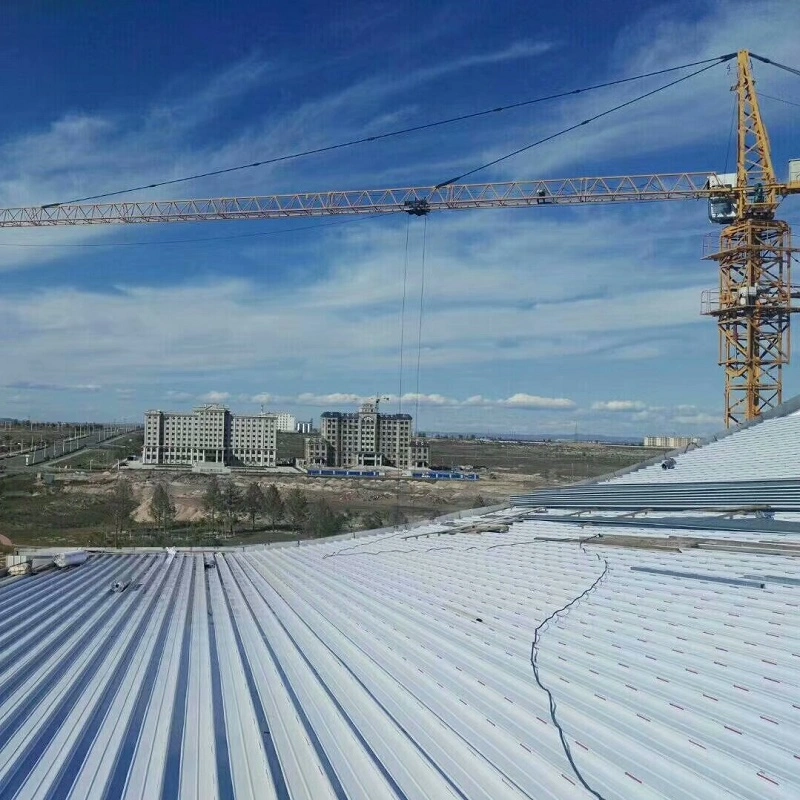

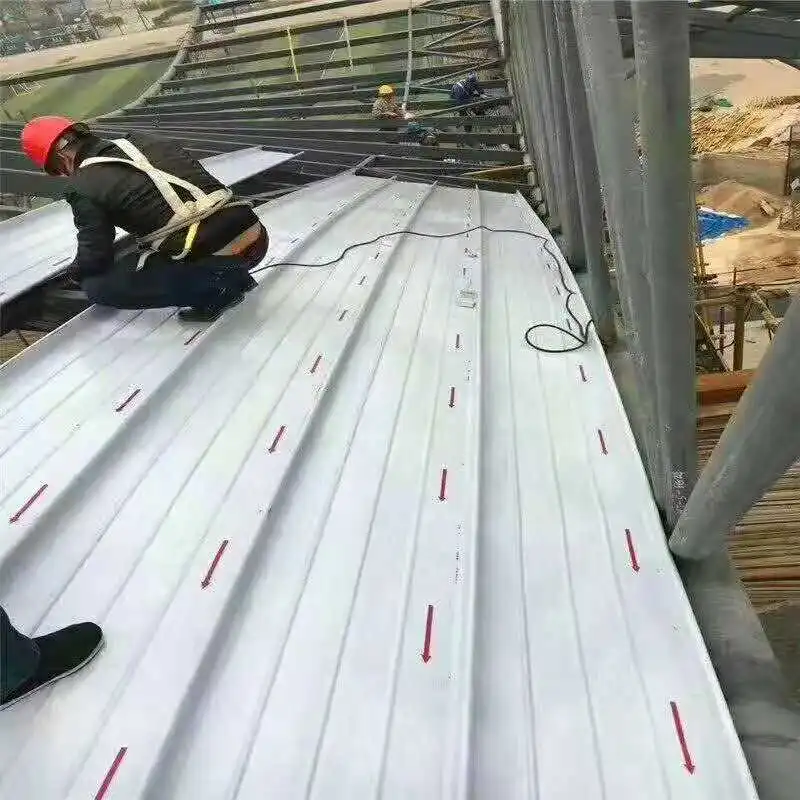

निर्माणको क्रममा, छत प्यानलहरू साइटमा रोल-गठन गरियो, र कम्पोनेन्टहरू प्रचलित हावाबाट टाढा दिशामा स्थापना गरियो। विस्तृत जोडहरूको स्थापनाको लागि सख्त स्थिति आवश्यकताहरू लागू गरियो। त्यसैगरी, दक्षिण ताइहुको "विन्डो टु द फ्युचर" प्रदर्शनी हल परियोजनाको जटिल घुमाउरो स्टिल संरचनामा स्ट्यान्डिङ सीम एल्युमिनियम-म्याग्नेसियम-म्यांगनीज छत प्रणाली सफलतापूर्वक लागू गरियो।
स्ट्यान्डिङ सीम रूफ प्यानलहरूको निर्माण र स्थापना मानकहरूको प्रणालीद्वारा समर्थित छ। प्राविधिक विनिर्देश JGJ 255-2012 (डेलाइटिङ रूफ र मेटल रूफहरूका लागि प्राविधिक विशिष्टता) अनुसार, त्यहाँ स्थापना गुणस्तरको लागि स्पष्ट रूपमा परिभाषित अनुमतियोग्य विचलनहरू छन्: निरन्तर अनुदैर्ध्य कम्पोनेन्टहरूको फिटमा 5-7 मिमी विचलन (35+ मिटर र 35 मिटर पुरानो ro20/3 मिमी thresh)। ढलान (५० मिटर थ्रेसहोल्डको साथ)।
राष्ट्रिय मानक एटलस 24CJ113-1 (धातु प्यानलहरूका लागि वास्तु विवरणहरू (भाग I): 360° Seamed Standing-Seam Metal Roofing System) ले प्यानल जोइन्टहरूदेखि गटरहरू, डेलाइटिङ स्ट्रिपहरू, भेन्टिलेटरहरू, र लाइटिङको सुरक्षाका सबै जडान बिन्दुहरूका लागि विस्तृत निर्माण रेखाचित्रहरू प्रदान गर्दछ।
निम्न मापदण्डहरू मानक उत्पादन र सान्दर्भिक राष्ट्रिय मापदण्डहरूमा आधारित छन्। अनुकूलन विशिष्ट परियोजना आवश्यकताहरू पूरा गर्न उपलब्ध छ।
| प्रदर्शन सूचक | प्यारामिटर/विशिष्टता | मानक / नोटहरू |
|---|---|---|
| लागू मानकहरू | जीबी ५०३४५, जेजीजे २५५-२०१२ | छत ईन्जिनियरिङ् को लागी प्राविधिक कोड; डेलाइटिङ रूफ र मेटल रूफहरूको लागि प्राविधिक विशिष्टता |
| डिजाइन सन्दर्भ | 24CJ113-1 | 360° सीम स्ट्यान्डिङ-सीम धातु छत प्रणालीहरूको लागि निर्माण विवरणहरू |
| आधार सामग्री | Al-Mg-Mn मिश्र धातु (AA3004/3003) / Al-Zn लेपित स्टील / स्टेनलेस स्टील | परिचालन वातावरणको आधारमा चयन गरिएको छ |
| Al-Mg-Mn मोटाई | ०.७–१.२ मिमी | ०.९ मिमी सामान्यतया प्रयोग गरिन्छ |
| Al-Mg-Mn उपज शक्ति | ≥190 MPa | तन्य शक्ति: 240-285 MPa |
| सामान्य प्रोफाइल | YX65-300/330/400/430 | रिब उचाइ: 65 मिमी |
| प्यानल लम्बाइ सीमा | ≤25 मिटर (सिफारिस गरिएको) | विरूपण मार्गदर्शन नियन्त्रण बिन्दुहरू आवश्यक छ |
| गटर ल्याप लम्बाइ | ≥150 mm (≥200 mm यदि इभ गटर छैन भने) | प्रति JGJ 255-2012 आवश्यकताहरू |
| फ्ल्यासिङ उचाइ | ≥250 मिमी (न्यूनतम कोड आवश्यकता) | GB 50693-2011 |
| पवन उत्थान प्रतिरोध | क्लिपहरूको साथ सुदृढीकरणले क्षमता 4.18x बढाउँछ | चाङबेई एयरपोर्टमा पूर्ण-स्तरीय परीक्षण द्वारा प्रमाणित |
1. फास्टनर प्वाल बिना संरचनात्मक वाटरप्रूफिंग।प्यानलको सतहमा कुनै स्क्रूले प्रवेश गर्दैन। लगातार प्रि-इन्जेक्टेड सीलेन्टसँग जोडिएको 360° सीम गरिएको इन्टरलकिङ जडानले फास्टनर प्वालहरूसँग सम्बन्धित चुहावट जोखिमहरू कम गर्छ।
2. प्रमाणित र समायोज्य हावा प्रतिरोध।पूर्ण-स्केल पवन उत्थान परीक्षणले पुष्टि गर्छ कि सुदृढीकरण क्लिपहरूले लोड-असर क्षमता 4.18 गुणा बढाउन सक्छ। पर्लिन स्पेसिङ र कनेक्टर लोड क्षमता जस्ता कारकहरूले छतको हावा प्रतिरोध प्रदर्शनलाई प्रत्यक्ष रूपमा प्रभाव पार्छ।
3. अनुकूलन थर्मल विस्तार र संकुचन।स्लाइडिङ क्लिपहरूले प्यानलहरूलाई ढलानमा स्वतन्त्र रूपमा विस्तार गर्न र संकुचन गर्न अनुमति दिन्छ। विरूपण-मार्गदर्शक नियन्त्रण बिन्दुहरूले प्यानल बकलिंग वा डिटेचमेन्टलाई रोक्दै, इच्छित दिशामा आन्दोलन हुने सुनिश्चित गर्दछ।
4. विविध सामग्री विकल्पहरू।एल्युमिनियम-म्याग्नेसियम-म्यांगनीज मिश्र धातु (50 वर्ष भन्दा बढी सेवा जीवन), Al-Zn लेपित इस्पात, र स्टेनलेस स्टील विभिन्न संक्षारक वातावरण र परियोजना आवश्यकताहरू अनुरूप उपलब्ध छन्।
5. व्यापक मानक समर्थन।डिजाइन, संरचनात्मक विवरण, र स्थापना स्वीकृति GB 50345, JGJ 255-2012, र राष्ट्रिय मानक एटलस 24CJ113-1 द्वारा समर्थित छ।
हावा प्रतिरोधी डिजाइन को लागी:पर्लिन स्पेसिङ र क्लिप प्रकारले पवन उत्थान क्षमतालाई महत्त्वपूर्ण रूपमा असर गर्छ। चयन गरिएको कन्फिगरेसन प्रमाणित गर्न पूर्ण-स्केल परीक्षण वा इन्जिनियरिङ गणनाहरू प्रयोग गरिनुपर्छ। उच्च हावा क्षेत्रहरूमा सुदृढीकरण क्लिपहरू आवश्यक हुन सक्छ।
लामो प्यानल अनुप्रयोगहरूको लागि:यदि प्यानलको लम्बाइ 25 मिटर भन्दा बढी छ भने, थर्मल आन्दोलनलाई मार्गदर्शन गर्न विरूपण नियन्त्रण बिन्दुहरू समावेश गर्नुहोस्। पक्का गर्नुहोस् कि स्लाइडिङ क्लिप विवरणले बाध्यकारी बिना अपेक्षित आन्दोलन दायरालाई अनुमति दिन्छ।
संक्षारक वातावरण को लागी:एक्सपोजर अवस्था अनुसार आधार सामग्री चयन गर्नुहोस्। Al-Mg-Mn मिश्र धातु र स्टेनलेस स्टील तटीय वा औद्योगिक वायुमण्डलको लागि उपयुक्त छन्। स्थानीय वातावरणीय कारकहरूसँग कोटिंग अनुकूलता प्रमाणित गर्नुहोस्।
स्थापना को समयमा:प्यानलहरू सामान्यतया साइटमा वा कारखानामा रोल-गठित हुन्छन्। सुनिश्चित गर्नुहोस् कि सीमिङ प्रक्रिया क्यालिब्रेट उपकरण संग प्रदर्शन गरिएको छ। सम्भव भएसम्म प्रचलित हावाबाट टाढाको दिशामा प्यानलहरू स्थापना गर्नुहोस्। जाँच गर्नुहोस् कि सबै फ्ल्यासिङहरू र सीलेन्टहरू सीम गर्नु अघि सही रूपमा राखिएको छ।
1.ठूला यातायात केन्द्रहरू जस्तै एयरपोर्ट टर्मिनलहरू र उच्च-गति रेलवे स्टेशनहरूका लागि धातुको छत प्रणाली।
2.स्टेडियमहरू, प्रदर्शनी केन्द्रहरू, र थिएटरहरू सहित ठूला-स्प्यान सार्वजनिक भवनहरूको लागि धातुको छत।
3.ठूला-स्प्यान घुमाउरो वा जटिल आकारको स्टील संरचनाहरूको लागि छत, घुमाउरो र झुकाउने क्षमताहरू उपलब्ध छन्।
4.तटीय, टाइफुन-प्रवण क्षेत्रहरूमा उच्च हावा-प्रतिरोधी मूल्याङ्कन आवश्यक पर्ने भवनहरू, क्लिप सुदृढीकरण उपायहरू प्रयोग गरी आवश्यक भएमा।
परम्परागत प्रोफाइल गरिएका पानाहरू प्यानलको सतहमा स्क्रूको साथ फिक्स गरिन्छ, प्रवेश बिन्दुहरू सिर्जना गर्दछ जुन समयसँगै चुहावट मार्ग बन्न सक्छ। स्ट्यान्डिङ सीम प्यानलहरूले लुकाइएका क्लिपहरू र मेकानिकली सीम गरिएको जोइन्ट प्रयोग गर्छन्, त्यसैले त्यहाँ कुनै खुला फास्टनरहरू छैनन्। यसले पानी प्रवेशको जोखिम कम गर्छ र स्लाइडिङ जडान मार्फत थर्मल आन्दोलनको लागि अनुमति दिन्छ।
तटीय वा उच्च जंग वातावरणको लागि, एल्युमिनियम-म्याग्नेसियम-म्यांगनीज मिश्र धातु वा स्टेनलेस स्टील सामान्यतया सिफारिस गरिन्छ। Al-Mg-Mn मिश्र धातुले राम्रो जंग प्रतिरोध र लामो सेवा जीवन प्रदान गर्दछ, जबकि स्टेनलेस स्टीलले हावा-प्रतिरोधी डिजाइनहरूको लागि उच्च शक्ति प्रदान गर्दछ। Al-Zn लेपित इस्पात कम आक्रामक अवस्थामा प्रयोग गर्न सकिन्छ।
प्यानलहरू क्लिपहरू मार्फत संरचनामा संलग्न हुन्छन् जसले प्यानल लम्बाइको साथ आन्दोलनलाई अनुमति दिन्छ। यसको मतलब प्यानलहरू फास्टनरहरूमा तनाव नदिई वा तेल-क्यानिङको कारण बिना विस्तार र संकुचन गर्न सक्छन्। विरूपण नियन्त्रण बिन्दुहरू लामो प्यानलहरूमा प्रत्यक्ष आन्दोलन र बकलिंग रोक्न आवश्यक हुन सक्छ।
हो। प्यानलहरू रोल-गठन गर्न सकिन्छ र त्यसपछि उत्तल वा अवतल छाना आकारहरू पछ्याउन घुमाउन सकिन्छ। Xiamen सम्मेलन र प्रदर्शनी केन्द्र जस्ता परियोजनाहरूले ठूला-स्प्यान घुमाउरो छतहरूको लागि स्थायी सिम प्रणालीहरू प्रयोग गरेका छन्। विशिष्ट घुमाउरो क्षमता प्रोफाइल र सामग्री मोटाई मा निर्भर गर्दछ।
JGJ 255-2012 ले स्थापना सहिष्णुता प्रदान गर्दछ, निरन्तर अनुदैर्ध्य कम्पोनेन्टहरूको लागि 5-7 मिमी विचलन र छतको ढलानको लागि +20/+30 मिमी विचलन सहित। राष्ट्रिय मानक एटलस 24CJ113-1 विस्तृत जडान रेखाचित्र प्रदान गर्दछ। पानीको कसलाई सामान्यतया दृश्य निरीक्षण र आवश्यक भएमा नली वा पोन्डिङ परीक्षणहरूद्वारा प्रमाणित गरिन्छ।
