बन्द-प्रोफाइल स्टील डेकिंग

बन्द-प्रोफाइल स्टिल डेकिंग (क्लोज-टाइप प्रोफाइल गरिएको स्टिल शीट पनि भनिन्छ) एक नालीदार निर्माण प्यानल हो जुन कोठाको तापक्रममा हट-डिप ग्याल्भेनाइज्ड स्टिल कुण्डलहरूबाट बनाइन्छ, निरन्तर बहु-रोलर कोल्ड-रोल फारमिङ लाइन प्रयोग गरेर। ओपन-प्रोफाइल डेकिंगबाट यसको मुख्य भिन्नता भनेको रिब ग्रूभको तल्लो भाग पूर्ण रूपमा बन्द गरिएको छ, यसले बन्द वेज-आकारको वा ट्रापेजोइडल खोक्रो गुहा सिर्जना गर्दछ।

SENBO निर्माण सामग्रीयसको कम्पोजिट फ्लोर प्रणाली दायराको भागको रूपमा बन्द-प्रोफाइल स्टिल डेकिंग आपूर्ति गर्दछ। यी प्यानलहरू स्टिल-फ्रेम गरिएको भवनहरूमा व्यापक रूपमा प्रयोग गरिन्छ जहाँ आगो प्रतिरोध, फ्ल्याट सोफिट, र कुशल निर्माण प्रमुख आवश्यकताहरू हुन्।

संरचनात्मक सुविधाहरू

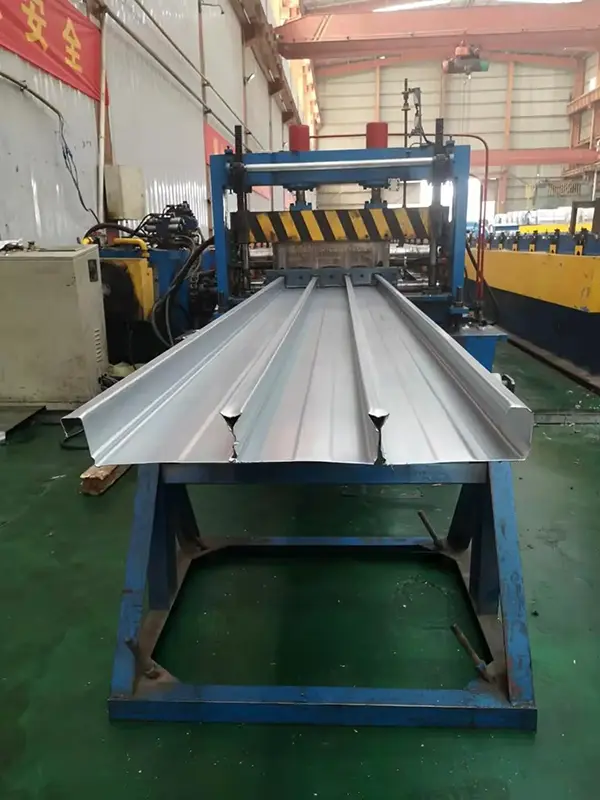

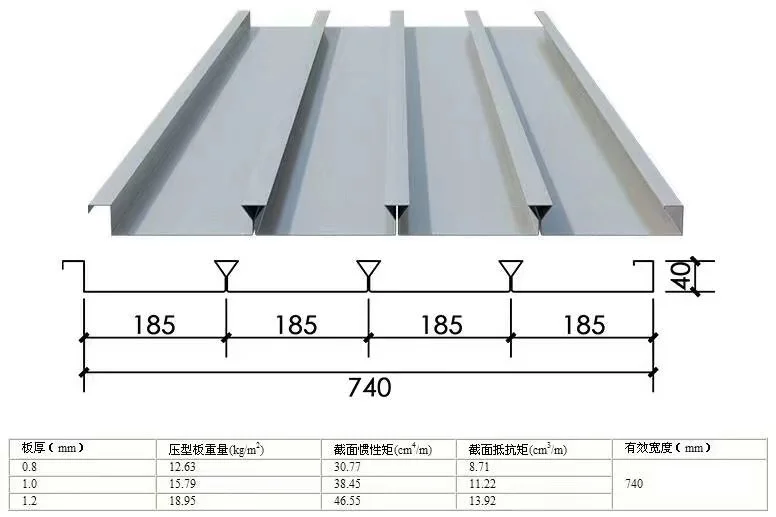

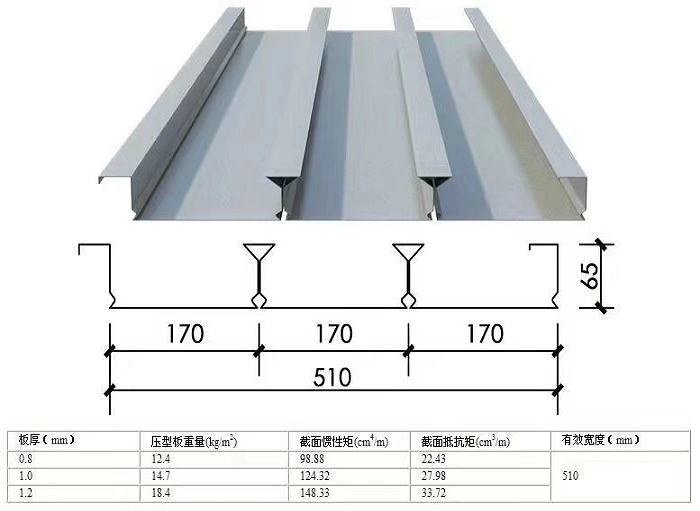

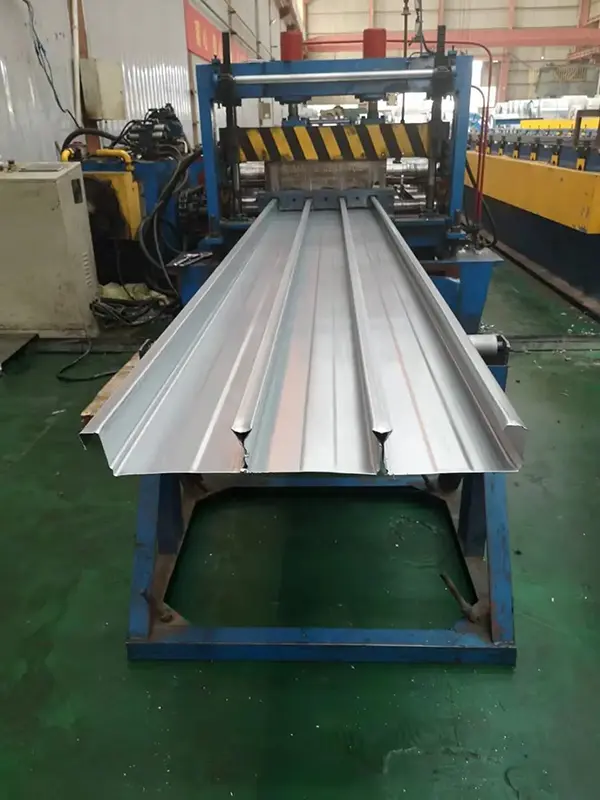

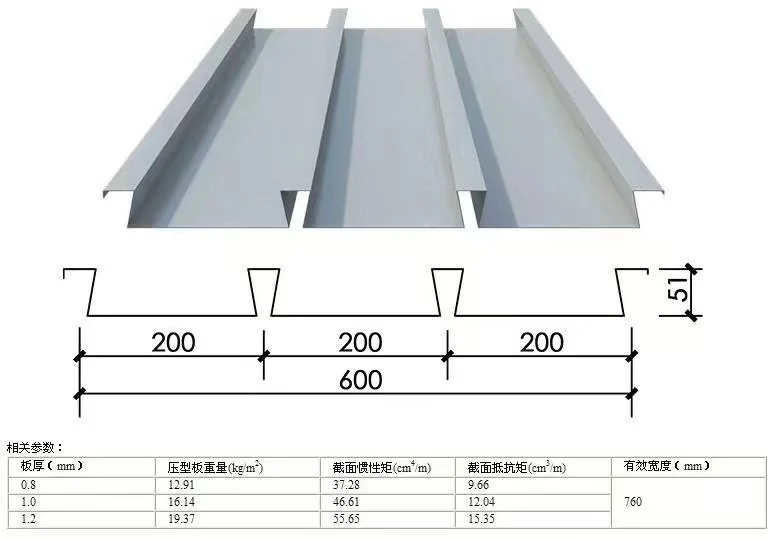

डेकिंग एक एकीकृत, बहु-पास कोल्ड-रोल गठन प्रक्रिया मार्फत निश्चित चौडाइको स्टिल पानाबाट बनाइन्छ। यसले दुबै छेउमा इन्टरलकिङ ठाडो किनारहरू र बन्द बटमहरूसँग उल्टो-त्रिकोणीय वा ट्रापेजोइडल रिबहरूको श्रृंखला सिर्जना गर्दछ। उदाहरणको रूपमा YX65-185-555 मोडेल लिँदै: रिब उचाइ 65 मिमी छ, तरंग चौडाइ 185 मिमी छ, र प्रभावकारी कभरेज चौडाइ 555 मिमी छ। YXB48-200-600 मोडेलको लागि, रिब उचाइ 48 मिमी छ, तरंग पिच 200 मिमी छ, र प्रभावकारी चौडाइ 600 मिमी छ। अर्को सुधारिएको मोडेलमा ६८ मिमीको रिब उचाइ, १९६ मिमीको तरंग पिच र ३६ मिमी चौडाइ र ३१ मिमी उचाइ भएको उल्टो त्रिकोणीय प्रोफाइल रहेको छ।

आधार सामग्री र निर्माण प्रक्रिया

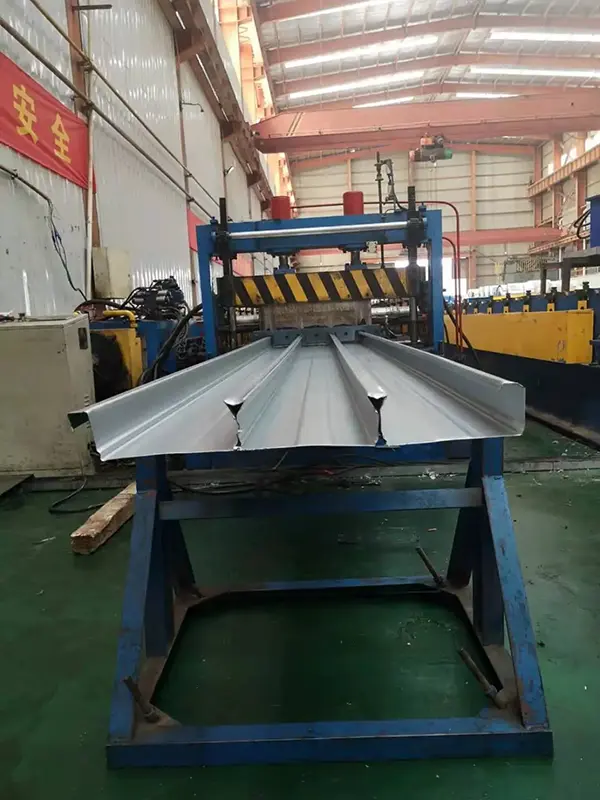

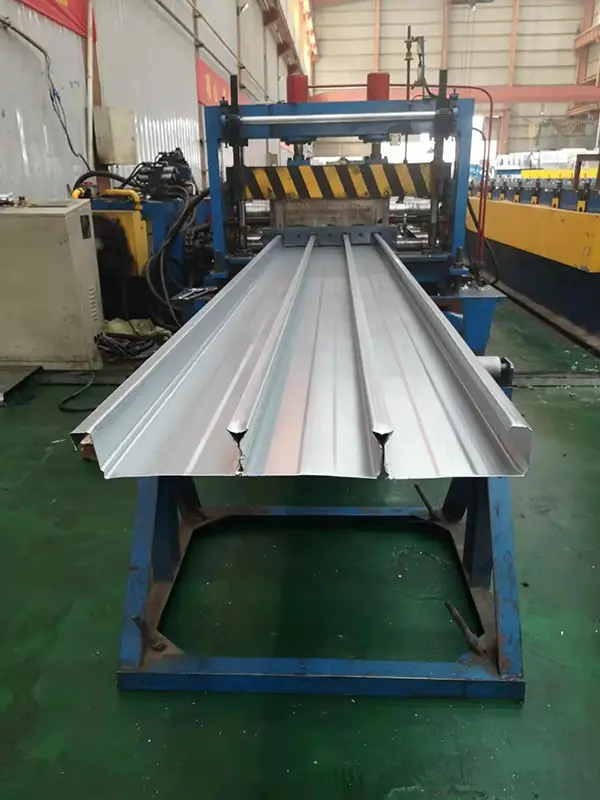

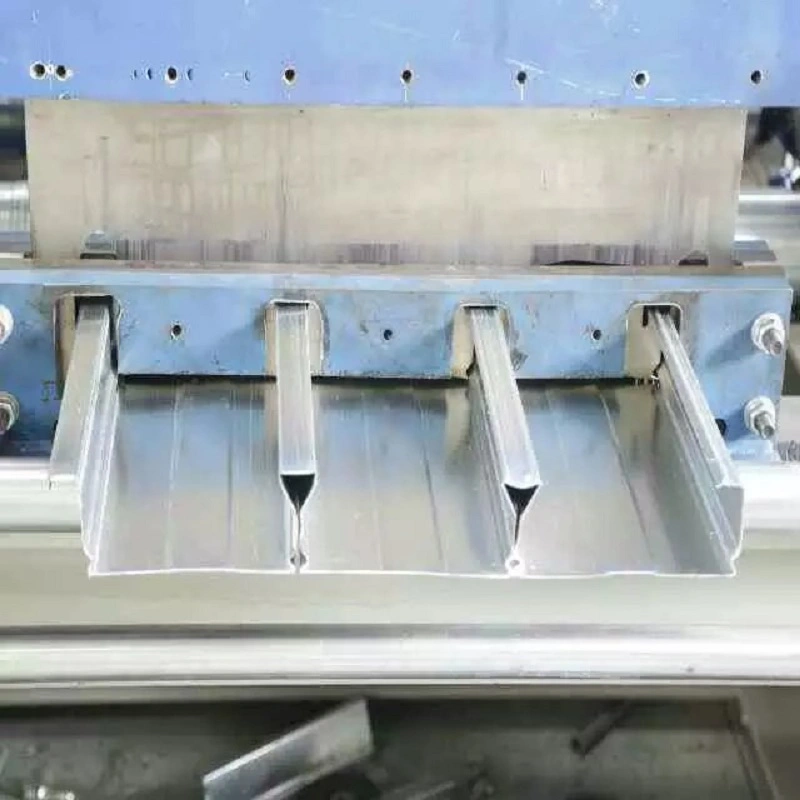

आधार सामग्रीमा लगभग 1000-1250 मिमी चौडाइको तातो-डिप गैल्भेनाइज्ड स्टिल कोइलहरू हुन्छन्। सामग्रीहरूले Q235, Q345, वा SGC490 जस्ता ग्रेडहरू समावेश गर्दछ, जसको मोटाई 0.7 mm देखि 1.5 mm सम्म हुन्छ। डबल पक्षीय ग्याल्भेनाइजिंग वजन सामान्यतया 80-275 g/m² हुन्छ, यद्यपि यसलाई विशेष आवश्यकताहरूको लागि 600 g/m² सम्म अनुकूलित गर्न सकिन्छ। बन्द-रिब प्रोफाइल एक विशेष चिसो झुकाउने र उल्टो-विरूपण प्रक्रिया प्रयोग गरेर बनाइन्छ; यसले स्टिल पानाको इलास्टोप्लास्टिक विरूपण र स्प्रिङ-ब्याक विशेषताहरू स्वचालित रूपमा तल्लो खोल बन्द गर्न प्रयोग गर्दछ। लोड-बेयरिङ क्षेत्रहरूमा प्वालहरू पंच गर्न आवश्यक पर्दैन, प्यानलको जंग प्रतिरोध र समग्र कठोरता सुरक्षित गरिन्छ। उत्पादन राष्ट्रिय मानक GB/T 12755-2008, "निर्माणको लागि प्रोफाइल गरिएको स्टिल पानाहरू" अनुरूप छ।

वास्तविक कार्यसम्पादनको प्रमाणीकरण

1. कम्पोजिट एक्शन र लोड-बेयरिङ क्षमता - प्यानल रिबहरू पूर्ण रूपमा कंक्रीटमा बन्द

ओपन-टाइप डेकिंगमा बन्द-प्रकारको फ्लोर डेकिंगको मुख्य फाइदा यसको बन्द-रिब डिजाइनमा निहित छ। कंक्रीट खन्याएपछि, प्यानल रिबहरू पूर्ण रूपमा कंक्रीटमा बन्द हुन्छन्, जसले कास्ट-इन-प्लेस स्ल्याबहरूमा बलियो बनाउने बारहरू जस्तै बन्ड प्रभाव सिर्जना गर्दछ। यसले स्टील र कंक्रीट सामग्रीहरूको सम्बन्धित शक्तिहरूलाई पूर्ण रूपमा प्रयोग गर्न, साँचो समग्र कार्य प्राप्त गर्न अनुमति दिन्छ। बन्द-रिब डेकिंग खण्डको सेन्ट्रोइड प्यानलको तलबाट लगभग 16 मिमी अवस्थित छ। प्लास्टिक सिद्धान्त प्रयोग गरेर कम्पोजिट स्ल्याबको संरचनात्मक लोड-असर गर्ने क्षमताको विश्लेषण गर्दा, कंक्रीट कम्प्रेसिभ बलको केन्द्र र स्टिल तन्य बलको केन्द्र बीचको आन्तरिक लीभर हात ठूलो हुन्छ, र भौतिक शक्ति पूर्ण रूपमा प्रयोग गरिन्छ; फलस्वरूप, बन्द-रिब कम्पोजिट स्ल्याबहरूले उच्च संरचनात्मक लोड-वाहक क्षमता वा सुरक्षाको उच्च कारक प्रदान गर्दछ।

2. आगो प्रतिरोध - कुनै आगो प्रतिरोधी कोटिंग आवश्यक छैन

आगो प्रतिरोध परीक्षणहरूले प्रमाणित गरेको छ कि बन्द-रिब प्रोफाइल गरिएको स्टिल-कंक्रिट कम्पोजिट स्ल्याबहरूले मानक तापमान-बढ्दो अवस्थाहरूमा उत्कृष्ट ताप अवशोषण र आगो प्रतिरोध प्रदर्शन गर्दछ, कक्षा I निर्माण फ्लोर स्ल्याबहरूको लागि आगो रेटिङ आवश्यकताहरू (1.5 घण्टा) पूरा गर्दछ। किनकी बन्द-रिब डिजाइनले स्टिलको पानालाई पूर्ण रूपमा कंक्रीटमा घेर्छ, स्टिलमा प्रत्यक्ष तातो जोखिमलाई रोक्छ, यी स्ल्याबहरूले सामान्यतया उच्च-वृद्धि भवनको आगो सुरक्षा मापदण्डहरू थप आगो प्रतिरोधी स्प्रे कोटिंग्सको आवश्यकता बिना सन्तुष्ट गर्दछ। यो विशेषताले भौतिक लागतमा बचत गर्छ र निर्माणको क्रममा वातावरणीय प्रदूषणबाट बच्न सक्छ।

3. फ्ल्याट अन्डरसाइड र सजिलो फिनिशिङ - उच्च स्पष्ट उचाइ उपयोग

बन्द-रिब स्ल्याबको तलपट्टि कडा रूपमा फिट गरिएको जालहरूसहित समतल छ, वास्तुकला आवश्यकताहरूमा आधारित लचिलो छत परिष्करणको लागि अनुमति दिन्छ: सतहलाई ग्रुभ-शैली छत बनाउनको लागि स्प्रे-पेन्ट गर्न सकिन्छ, स्किम-कोटेड र पानीमा आधारित कोटिंग्सको साथ चित्रित गर्न सकिन्छ। स्ल्याबको अद्वितीय स्लट-आधारित निलम्बन प्रणालीले निलम्बित छतहरूको स्थापनालाई सहज बनाउँछ। थप रूपमा, कम्पोजिट स्ल्याब डिजाइनले स्ल्याबको मोटाई कम गर्न अनुमति दिन्छ, जसले गर्दा भवनको स्पष्ट छतको उचाइ बढ्छ।

4. कुशल निर्माण - सुदृढीकरण इस्पातमा बचत

निर्माणको क्रममा, प्रत्येक रिब ट्रफ भित्र एकल तल्लो तन्यता सुदृढीकरण बार राख्नाले संरचनात्मक लोड-बेयरिङ आवश्यकताहरू पूरा गर्दछ, जसको परिणामस्वरूप परम्परागत विधिहरूको तुलनामा कम स्टिल प्रयोग हुन्छ। जब माथिल्लो तहको भार मध्यम हुन्छ, बन्द-रिब स्ल्याबले पूर्णतया सुदृढीकरणको तल्लो तहलाई प्रतिस्थापन गर्न सक्छ; यसले साइटमा स्टिल निर्माण र श्रम तीव्रता कम गर्दछ जबकि निर्माण गतिलाई गति दिन्छ। बन्द-रिब वेब डिजाइनको कारण, अन्त-बन्द प्लेटहरूको आवश्यकता बिना कंक्रीट खन्याउन सकिन्छ। स्थापनामा संख्यात्मक डिजाइन लेआउट अनुसार प्यानलहरू बिछ्याउने र तिनीहरूलाई स्टिल बीमहरूमा वेल्ड गर्ने समावेश छ, त्यसपछि निर्माण चरणहरू तुरुन्तै अगाडि बढ्न सक्छ।

प्रमुख निर्दिष्टीकरण अवलोकन

मुख्य फाइदाहरू

साँचो समग्र कार्य:बन्द-रिब डिजाइनले कंक्रीटमा रिबहरूलाई पूर्ण रूपमा घेर्छ - कास्ट-इन-प्लेस स्ल्याबमा रिबारको रूपमा कार्य गर्दछ - स्टिल-कंक्रिट सिनर्जीलाई सक्षम पार्छ र उच्च भार वहन क्षमता र सुरक्षा कारकहरूको परिणामस्वरूप।

उत्कृष्ट आगो प्रतिरोध:लागत बचत र वातावरणीय लाभहरू प्रदान गर्दै, स्प्रे गरिएको फायरप्रूफिंग कोटिंग्सको आवश्यकता बिना नै कक्षा I भवनको फ्लोर स्ल्याब आगो प्रतिरोध आवश्यकता (1.5 घन्टा) पूरा गर्दछ।

समतल अन्डरसाइड र लचिलो परिष्करण:समतल, सौन्दर्यको दृष्टिले मनमोहक अन्डरसाइडले प्रत्यक्ष स्प्रेइङ, स्किम कोटिंग, वा निलम्बित छत स्थापना, विविध वास्तुकलाको सौन्दर्य आवश्यकताहरू पूरा गर्न अनुमति दिन्छ; यसले स्ल्याबको मोटाई पनि घटाउँछ, जसले गर्दा स्पष्ट छतको उचाइ बढ्छ।

Rebar बचत र कुशल निर्माण:तन्यता सुदृढीकरण रिब स्पेसिङको आधारमा तल्लो तहको रिबारलाई प्रतिस्थापन गर्न, साइटमा रिबार निर्माणलाई कम गर्न र निर्माण प्रगतिलाई गति दिन कन्फिगर गर्न सकिन्छ।

जंग प्रतिरोध र संरचनात्मक अखण्डता:बन्द-बनाउने प्रक्रियाले लोड-बेयरिङ क्षेत्रहरूमा छिद्रण प्वालहरूको आवश्यकतालाई हटाउँछ, ग्याल्भेनाइज्ड तहको अखण्डता जोगाउँछ र खुला-रिब डेकहरूको तुलनामा उच्च जंग प्रतिरोध प्रदान गर्दछ।

अनुप्रयोगहरू

उच्च-वृद्धि र सुपर-हाइ-राइज स्टिल संरचनाहरूको लागि कम्पोजिट फ्लोर प्रणालीहरू।

ठूला-सार्वजनिक भवनहरू जस्तै स्टेडियमहरू, एयरपोर्ट टर्मिनलहरू, रेलवे स्टेशनहरू, कन्सर्ट हलहरू, र भव्य थिएटरहरू।

पावर प्लान्टहरू, पावर उपकरण निर्माण साइटहरू, ठूला सुपरमार्केटहरू, र रसद केन्द्रहरू सहित औद्योगिक र व्यावसायिक सुविधाहरू।

आगो प्रतिरोधी मूल्याङ्कन र स्ल्याबको तलको सौन्दर्य फिनिशको सम्बन्धमा कडा आवश्यकताहरू भएका स्टिल संरचना परियोजनाहरू।

किन बन्द-प्रोफाइल फ्लोर डेकिंग छनौट गर्नुहोस्?

के तपाईं उच्च-वृद्धि भवन वा ठूलो-स्प्यान स्टिल संरचना परियोजनाको लागि फर्श समाधान चयन गर्दै हुनुहुन्छ? बन्द-प्रोफाइल फ्लोर डेकिंगले बन्द-रिब डिजाइन फिचर गर्दछ जसले स्टील र कंक्रीट बीचको साँचो समग्र कार्य प्राप्त गर्दछ। आगो प्रतिरोधी परीक्षणहरूले प्रमाणित गरेको छ कि यसले फायरप्रूफ कोटिंग्सको आवश्यकता बिना 1.5-घण्टा आगो रेटिंग प्राप्त गर्न सक्छ। थप रूपमा, फ्ल्याट अन्डरसाइडले परिष्करणलाई सुविधा दिन्छ, स्ल्याब मोटाई कम हुन्छ, र सुदृढीकरण इस्पात खपत कम हुन्छ। YX65-185-555 र YXB48-200-600 जस्ता मेनस्ट्रीम प्रोफाइलहरू उच्च भार वहन गर्ने क्षमता, भरपर्दो आगो प्रतिरोध, र कुशल निर्माण प्रदान गर्ने धेरै अग्लो भवनहरू, स्टेडियमहरू र एयरपोर्टहरूमा प्रभावकारी साबित भएका छन्। तिनीहरूले तपाइँको इस्पात संरचना परियोजनाहरु को लागी एक समय-परीक्षण फ्लोरिंग समाधान प्रदान गर्दछ।

बारम्बार सोधिने प्रश्नहरू

1. बन्द-प्रोफाइल डेकिङले मेकानिकल एम्बोसमेन्ट बिना समग्र कार्य कसरी हासिल गर्छ?

बन्द रिबहरू आफैं मेकानिकल कुञ्जीहरूको रूपमा काम गर्छन्। एकपटक कंक्रिटले बन्द गुफा भरेर कडा बनाउँछ, स्टिल र कंक्रीटको इन्टरलक स्वाभाविक रूपमा, कसरी विकृत सुदृढीकरण बारहरू कंक्रीटसँग बाँधिएको हुन्छ। यो ज्यामितीय इन्टरलकिङ धेरै डिजाइनहरूमा कम्पोजिट कार्यको लागि पर्याप्त छ।

2. कुनै अतिरिक्त फिनिशिंग बिना तलको भागलाई खुला छोड्न सकिन्छ?

हो। पेन्टिङ गरिसकेपछि समतल तलको भाग प्रायः खुला रहन्छ। स्प्रे पेन्टिङले टेक्सचर्ड ग्रोभ गरिएको छत प्रभाव सिर्जना गर्दछ, जबकि स्किम कोटिंगले चिल्लो सतह उत्पादन गर्दछ। छनोट वास्तुकला उद्देश्य र समाप्त को इच्छित स्तर मा निर्भर गर्दछ।

3. बन्द-प्रोफाइल डेकिंगको लागि अधिकतम अनशोर्ड स्प्यान के हो?

अनशोर्ड स्प्यान क्षमता प्रोफाइल, मोटाई, स्टिल ग्रेड, र कंक्रीट स्ल्याब मोटाई मा निर्भर गर्दछ। ओपन-प्रोफाइल डेकिङको विपरीत, बन्द-प्रोफाइल डेकिंगमा प्राय: यसको संलग्न ज्यामितिको कारण फरक स्प्यान विशेषताहरू हुन्छन्। सधैं निर्माताको स्प्यान तालिकाहरू सन्दर्भ गर्नुहोस् र संरचनात्मक इन्जिनियरसँग पुष्टि गर्नुहोस्।

4. के अतिरिक्त तल सुदृढीकरण सधैं आवश्यक छ?

सधैं होइन। मध्यम भारहरूको लागि, बन्द-रिब डेकिङ आफैले पर्याप्त तन्य क्षमता प्रदान गर्न सक्छ, तल सुदृढीकरण बारहरूको आवश्यकतालाई हटाउँदै। भारी भार वा लामो स्प्यान्सको लागि, प्रत्येक रिब ट्रफमा सानो पट्टी निर्दिष्ट गर्न सकिन्छ। संरचनात्मक डिजाइनले सही आवश्यकता निर्धारण गर्दछ।

5. जस्ती कोटिंगले कम्पोजिट बन्डलाई कसरी असर गर्छ?

जस्ती कोटिंगले इस्पात र कंक्रीट बीचको बन्धनलाई महत्त्वपूर्ण रूपमा बिगार्न सक्दैन। प्राथमिक बन्ड मेकानिजम बन्द रिब्सबाट मेकानिकल इन्टरलक हो। कोटिंगले सेवा जीवनको समयमा स्टीललाई जंगबाट बचाउँछ, किनकि कंक्रीटको आवरणले क्षारीय वातावरण प्रदान गर्दछ।
