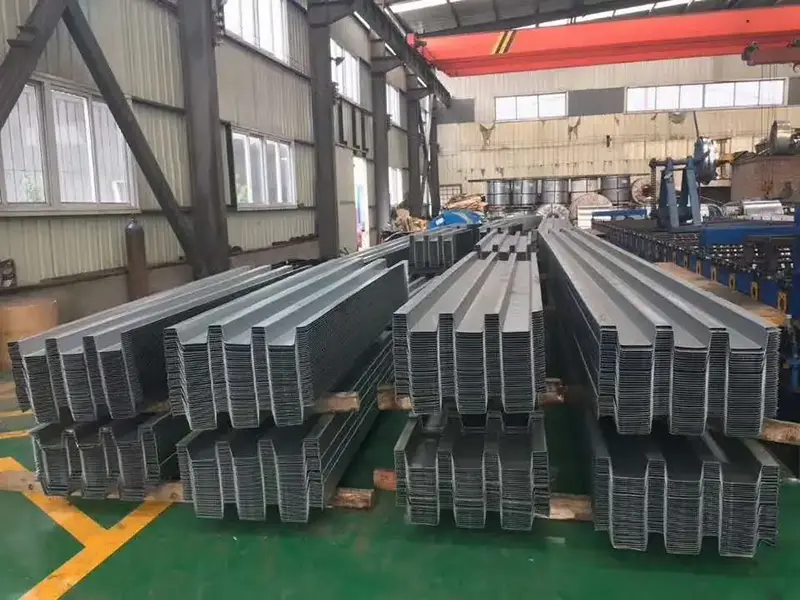

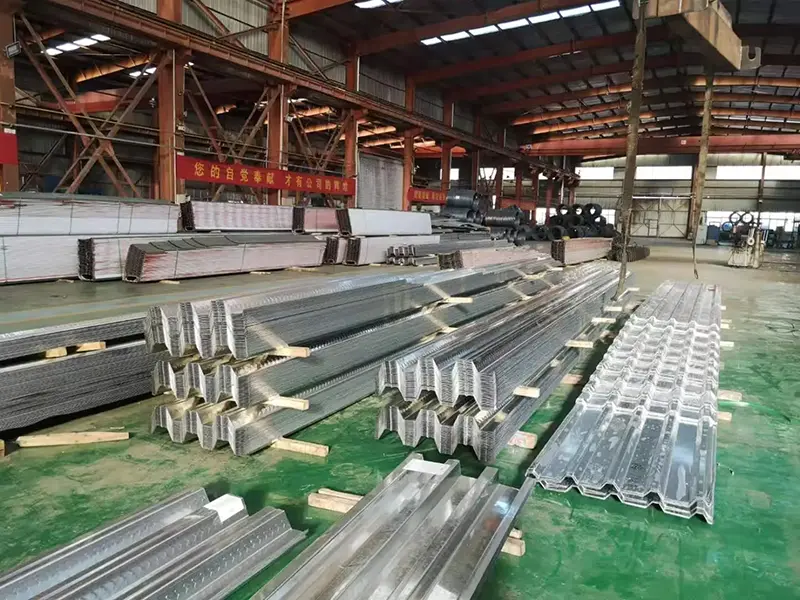

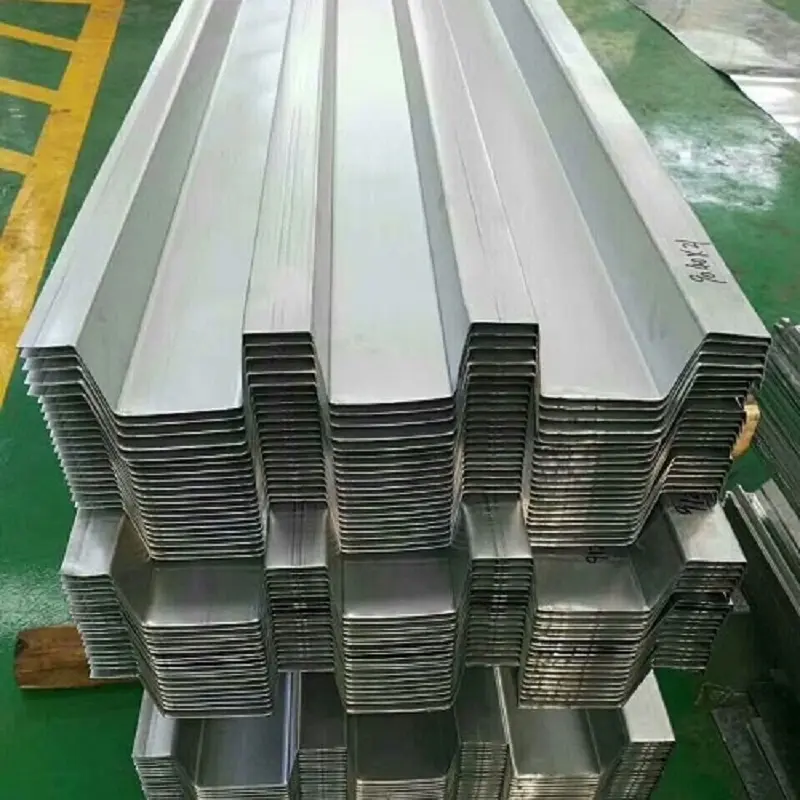

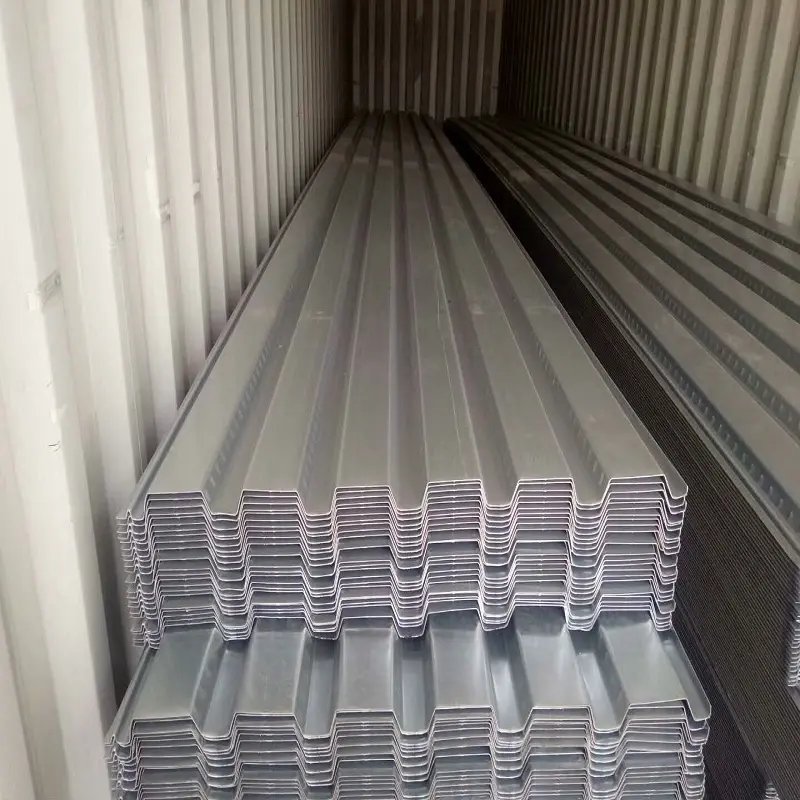

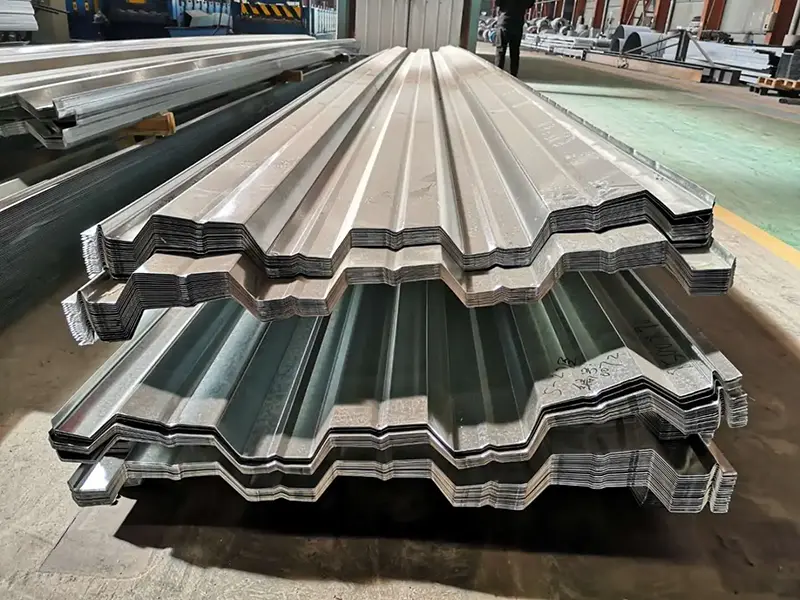

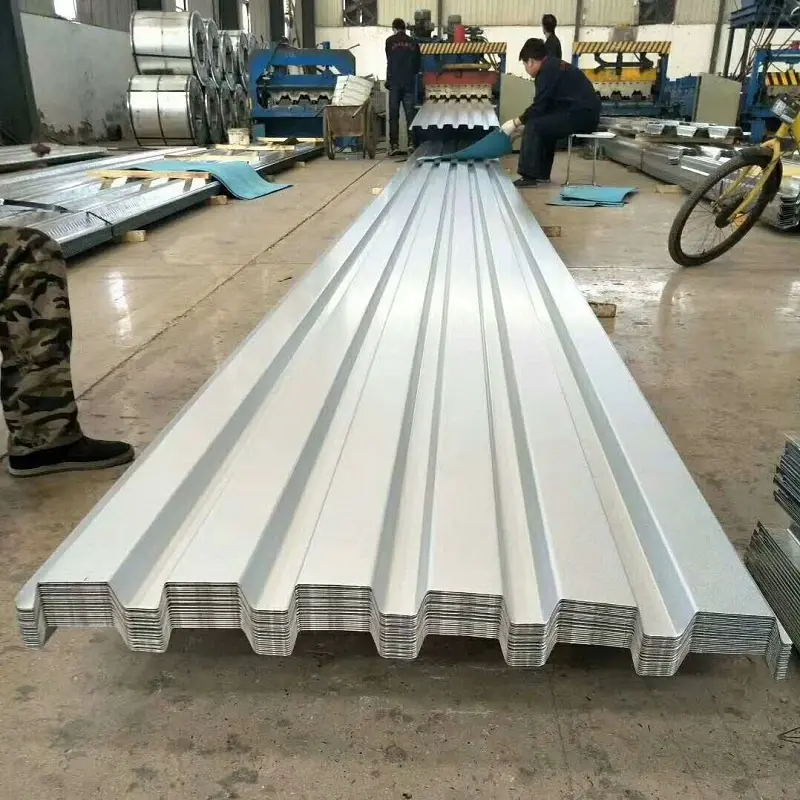

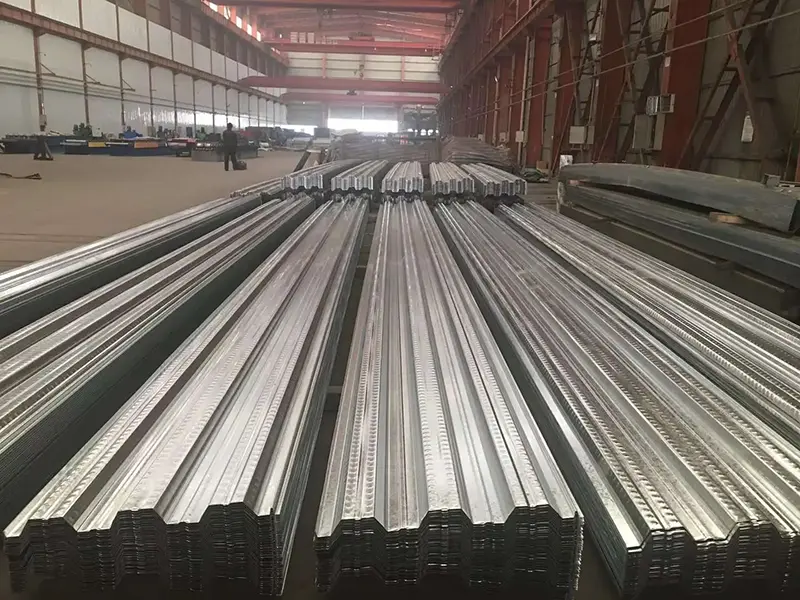

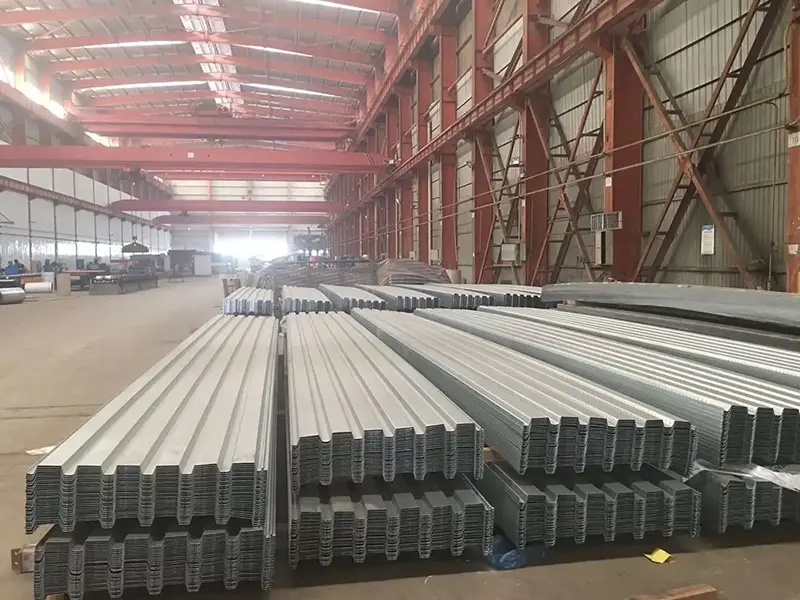

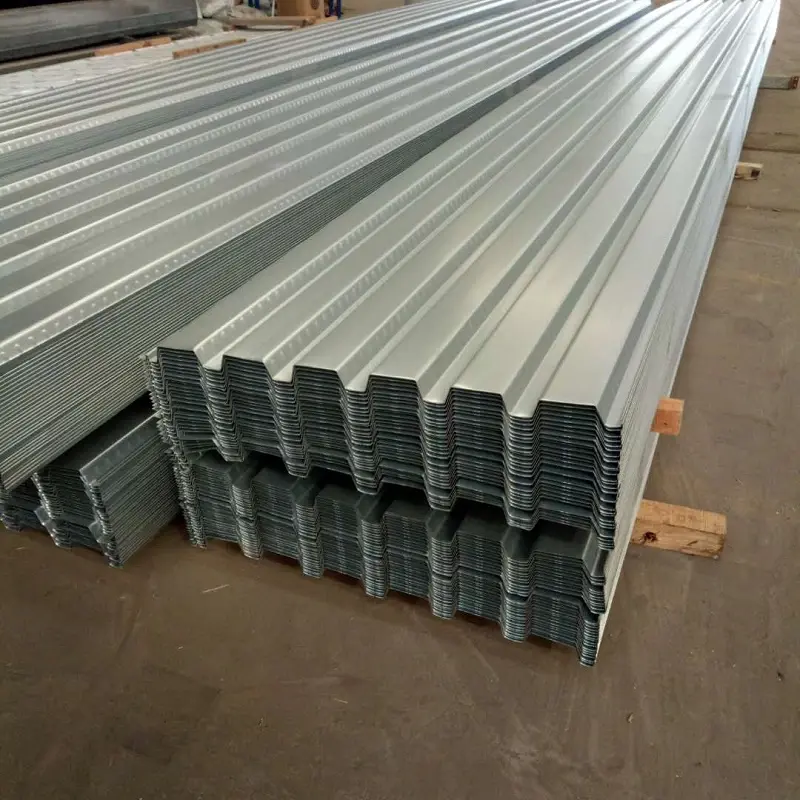

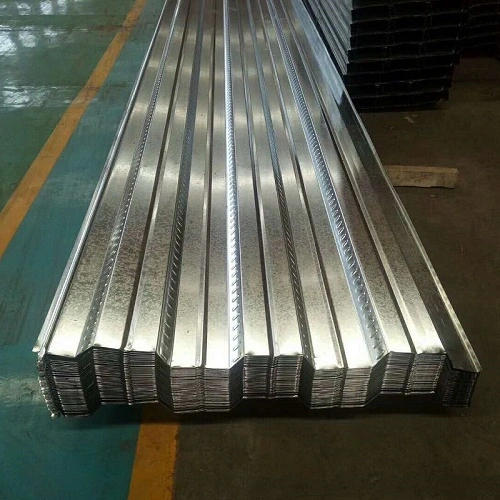

ओपन-रिब फ्लोर डेकिंग एक चिसो-गठित नालीदार प्यानल हो जुन हट-डिप ग्याल्भेनाइज्ड वा अल-जेन लेपित स्टील शीटबाट बनेको हुन्छ। यसले रिब च्यानलको माथि खुला बायाँको साथ खुला V, U, वा trapezoidal क्रस-सेक्शन सुविधा दिन्छ। यो डिजाइनले सुदृढीकरण बारहरू, मार्ग उपयोगिता लाइनहरू, र साइटमा कंक्रीट खन्याउन सजिलो बनाउँछ।
SEBNO निर्माण सामग्रीयसको स्टील संरचना उत्पादन दायराको भागको रूपमा खुला-प्रोफाइल फ्लोर डेकिंग आपूर्ति गर्दछ। प्यानलहरूले निर्माणको क्रममा स्थायी फर्मवर्कको रूपमा काम गर्छन् र पछि तन्य सुदृढीकरणको रूपमा कंक्रीट स्ल्याबसँग संयुक्त रूपमा काम गर्छन्।
आधार सामग्री उच्च-गुणस्तरको कार्बन संरचनात्मक इस्पात वा प्रमुख घरेलू उत्पादकहरू जस्तै Shougang, Angang, Hangang, Tanggang, Baosteel, र WISCO बाट कम मिश्र धातु इस्पात हो। कोटिंगको वजन सामान्यतया 60 देखि 275 g/m² सम्म हुन्छ, अधिकतम 600 g/m² को माग वातावरणको लागि उपलब्ध छ।

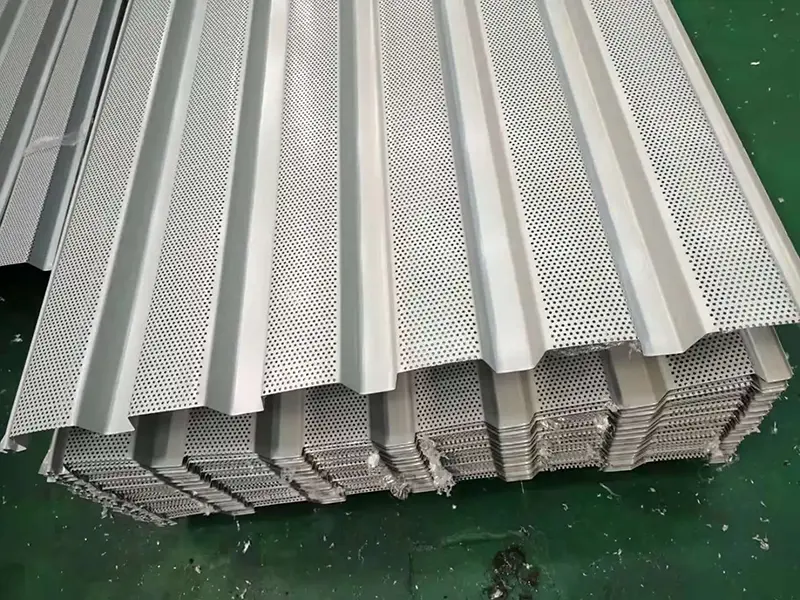

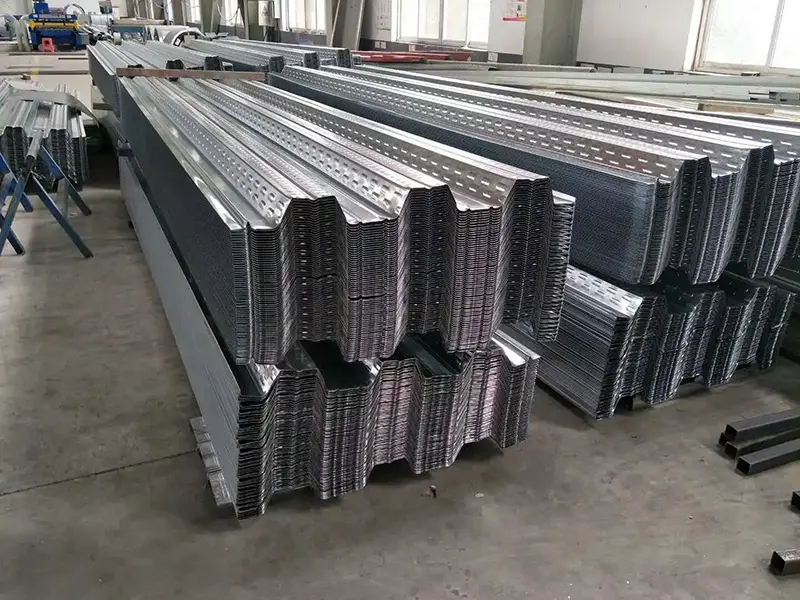

साझा उपज शक्तिहरू 250 MPa, 280 MPa, 320 MPa, र 350 MPa समावेश गर्दछ, र 550 MPa सम्म पुग्न सक्छ। कंक्रीटसँग बन्ड सुधार गर्न सतहलाई इम्बोस गर्न सकिन्छ, जसले स्टिल डेक र स्ल्याब बीच भरपर्दो समग्र कार्य स्थापना गर्न मद्दत गर्दछ।
निर्माणको क्रममा, डेकिंग स्टिल बीमहरूमा राखिएको छ र पूर्ण-प्रवेश स्पट वेल्डहरूको साथ छेउमा सुरक्षित गरिन्छ। मध्यवर्ती जडानहरूले स्टिल बीममा डेक मार्फत वेल्डेड शियर स्टडहरू प्रयोग गर्दछ। छेउछाउका प्यानलहरू विशेष क्ल्याम्पिङ उपकरणहरूसँग जोडिएका छन् जसले इम्बोस्ड जडान बिन्दुहरूलाई इन्टरलक गर्छ।
डेकिंगले निर्माण चरणको समयमा भिजेको कंक्रीट र निर्माण भारको स्व-भारलाई समर्थन गर्दछ। कंक्रीट कडा भएपछि, यसले संरचनात्मक गणनामा तन्य सुदृढीकरणको रूपमा काम गर्दै, समग्र प्रणालीको रूपमा स्ल्याबसँग काम गर्दछ।
खुला-प्रोफाइल फ्लोर डेकिंग श्रृंखलाले प्रोफाइलहरूको विस्तृत दायरालाई समेट्छ। तलको तालिकाले धेरै मुख्यधारा मोडेलहरूको लागि प्रतिनिधि प्यारामिटरहरू सूचीबद्ध गर्दछ।
| प्रोफाइल प्रकार | खोलिएको चौडाइ (मिमी) | प्रभावकारी चौडाइ (मिमी) | सामान्य मोटाई (मिमी) | जडताको क्षण (cm⁴/m) | खण्ड मोडुलस (cm³/m) | सामाग्री उपयोग दर |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | ०.८–१.५ | १०६.६–२१४.१ | २४.४६–५२.४१ | ९१.५% |
| YX60-263-790 | — | 790 | ०.८–१.२ | ६०.६०–८३.११ | ४१.२६–५७.३२ | ७९% |
| YX51-342-1025 | 1250 | 1025 | ०.८–१.२ | निर्मातासँग परामर्श लिनुहोस् | निर्मातासँग परामर्श लिनुहोस् | ८२% |
| YX51-250-750 | 1000 | 750 | ०.६–१.२ | — | लगभग १७.९ (०.८ मिमी) | ७५% |
| YX130-300-600 | 1000 | 600 | ०.८–१.२ | २४१.४९–४४१.३४ | ३६.३१–६३.९५ | ६०% |
| YX70-200-600 | 1000 | 600 | ०.८–१.५ | निर्मातासँग परामर्श लिनुहोस् | निर्मातासँग परामर्श लिनुहोस् | ६०% |
| YX75-230-690 | 1000/1085 | 690 | ०.८–२.३ | ९१.६२–१४२.०१ | २३.४६–३८.९८ | ६९% |
कंक्रीट खन्याउने क्रममा, डेकिंगले यसको आफ्नै बल र कठोरता प्रयोग गरेर निर्माण भारहरूलाई समर्थन गर्नुपर्छ। 1.2 मिमी मोटाइको Q345 स्टिलबाट बनेको YX60-263-790 मोडेलको लागि, तीन-स्प्यान निरन्तर 120 मिमी बाक्लो कम्पोजिट स्ल्याबको लागि अधिकतम अनशोर्ड स्प्यान 2.65 मिटर हो। ०.८ मिमी बाक्लो YX51-250-750 मोडेलमा 2.5-3.0 मिटरको लागू स्प्यान दायरा छ।
यो अनशोर्ड क्षमताले धेरै फ्लोरहरूमा एक साथ स्थापना गर्न अनुमति दिन्छ, स्टेज्ड कंक्रीट खन्याउन र छिटो समग्र निर्माण अनुक्रम सक्षम पार्दै।
जब स्टिल डेकिंग र कंक्रीट एम्बोसमेन्ट र शियर स्टडहरू मार्फत समग्र रूपमा कार्य गर्दछ, लोड वहन क्षमता उल्लेखनीय रूपमा बढ्छ। उदाहरणका लागि, Q235 स्टिल बीमहरू र 100 मिमी बाक्लो C30 कंक्रीट स्ल्याबको साथ YX60-263-790 (1.0 मिमी बाक्लो) प्रयोग गर्ने कन्फिगरेसनमा 21.71 kN·m को लचिलो क्षमता हुन्छ। यदि यसको सट्टा Q345 स्टील प्रयोग गरिन्छ भने, क्षमता बढेर 29.77 kN·m पुग्छ। अन्य कंक्रीट ग्रेडहरू, स्ल्याब मोटाईहरू, र स्टील ग्रेडहरूको लागि क्षमता मानहरू यी प्यारामिटरहरू प्रयोग गरेर गणना गर्न सकिन्छ।
धेरै प्रक्रियाहरू स्थापना समयमा ध्यान आवश्यक छ। डेकिङ छेउहरू फुल-पेनिट्रेशन स्पट वेल्डहरूद्वारा स्टिल बीमहरूमा जोडिएको हुनुपर्छ। मध्यवर्ती जडानहरूले डेक स्टड वेल्डिङ प्रयोग गर्दछ। छेउछाउका पानाहरू विशेष क्रिमिङ प्लाइरहरू प्रयोग गरेर एम्बोस्ड बिन्दुहरूमा इन्टरलक गरिएका छन्। घुमाउरो क्षेत्रहरूमा, किनारहरू चिल्लो राख्न र जस्ती कोटिंग सुरक्षित गर्न प्लाज्मा काट्न सिफारिस गरिन्छ।
मूल डिजाइनले 305 मिमीको वेल्ड स्पेसिङ निर्दिष्ट गर्दछ, तर यसलाई खुट्टा ट्राफिक वा कंक्रीट खन्याउनबाट जोगाउन निर्माणको क्रममा कम गर्न सकिन्छ। क्र्याकिंग रोक्नको लागि डिजाइन विनिर्देशहरू अनुसार क्यान्टीलिभर खण्डहरूमा नकारात्मक क्षण सुदृढीकरण पनि स्थापना गरिनु पर्छ।
1. स्थायी फर्मवर्क।डेकिङले परम्परागत काठको फर्मवर्कलाई प्रतिस्थापन गर्छ, त्यसैले त्यहाँ स्थापना, स्ट्रिपिङ वा किनाराको आवश्यकता पर्दैन। यसले निर्माण कार्य तालिकालाई गति दिन्छ।
2. उच्च शक्ति संग हल्का।२.५–३.५ मिटरको इष्टतम अवधिको साथ ०.८ मिमी बाक्लो पानाका लागि स्टिल खपत लगभग ९–१० किलोग्राम/m² छ। डेकिंगले कम्पोजिट फ्लोर प्रणालीमा तन्य सुदृढीकरणको रूपमा पनि कार्य गर्दछ।
3. कुशल अनुक्रमिक निर्माण।प्यानलहरू एकै समयमा धेरै फ्लोरहरूमा राख्न सकिन्छ, र कंक्रीट चरणहरूमा खन्याउन सकिन्छ। यसले समग्र परियोजना समयरेखालाई उल्लेखनीय रूपमा छोटो बनाउँछ।
4. सुविधाजनक उपयोगिता रूटिङ।ओपन-रिब प्रोफाइलले माध्यमिक स्लटिङ् वा च्यानलिङ बिना कन्ड्युट्स र तारहरूको प्रत्यक्ष स्थापना गर्न अनुमति दिन्छ।
5. जंग प्रतिरोध र पुन: प्रयोग योग्यता।जस्ती कोटिंगले निर्माण र सेवा दुवै चरणहरूमा खिया रोकथाम प्रदान गर्दछ। इस्पात सामग्री यसको सेवा जीवनको अन्त्यमा पूर्ण रूपमा पुन: प्रयोगयोग्य हुन्छ।
अवधि र लोड आवश्यकताहरूको लागि:अनशोर्ड स्प्यान तालिकाहरू र कम्पोजिट स्ल्याब लोड गणनाहरूमा आधारित प्रोफाइल र मोटाई छनौट गर्नुहोस्। भारी लोड वा लामो स्प्यानहरू बाक्लो प्यानल वा उच्च स्टील ग्रेडहरू आवश्यक हुन सक्छ।
उपयोगिता मार्ग को लागी:खुला रिबहरूले कन्ड्युटहरू र तारहरू चलाउन सजिलो बनाउँदछ, तर लेआउटलाई द्वन्द्वबाट बच्न सुदृढीकरण प्लेसमेन्टसँग समन्वय गर्नुपर्छ।
घुमाउरो वा अनियमित क्षेत्रहरूको लागि:किनारा गुणस्तर र गैल्भेनाइज्ड कोटिंग अखण्डता कायम राख्न कतर्न भन्दा प्लाज्मा काट्नेलाई प्राथमिकता दिइन्छ।
वेल्डिंग को समयमा:स्पट वेल्ड र शियर स्टडहरूको लागि निर्दिष्ट वेल्ड स्पेसिङ पालना गर्नुहोस्। निर्माणको क्रममा विरूपण रोक्नको लागि सघन स्पेसिङ अस्थायी रूपमा प्रयोग गर्न सकिन्छ, तर अन्तिम जडानहरूको लागि संरचनात्मक डिजाइनलाई सम्मान गर्नुपर्छ।
1.बहु-कथा र उच्च-वृद्धि इस्पात संरचनाहरूको लागि कम्पोजिट फ्लोर प्रणाली।
2.औद्योगिक प्लान्टहरू र रसद गोदामहरूको लागि भुइँ संरचनाहरू।
3.ठूला-स्प्यान फ्लोरिंग परियोजनाहरू, वाणिज्य परिसरहरू र पार्किङ संरचनाहरू सहित।
4.इस्पात संरचना परियोजनाहरू जसलाई द्रुत निर्माण र चरणबद्ध कार्यप्रवाह चाहिन्छ।
बन्द-प्रोफाइल सजावटले सामान्यतया राम्रो आगो प्रतिरोध प्रदान गर्दछ किनभने रिबहरू पूर्ण रूपमा बन्द छन् र कंक्रीटले इस्पातलाई पूर्ण रूपमा घेर्दछ। ओपन-प्रोफाइल डेकिङलाई परियोजनाको फायर रेटिङको आधारमा अतिरिक्त फायरप्रूफिङ उपायहरू आवश्यक पर्न सक्छ। प्रत्येक प्रोफाइल प्रकारको लागि आगो परीक्षण समीक्षा गरिनु पर्छ।
हो, धेरै ओपन-प्रोफाइल मोडेलहरू निर्दिष्ट स्प्यान सीमा भित्र अनशोर्ड स्थापनाको लागि डिजाइन गरिएको हो। उदाहरणका लागि, YX60-263-790 1.2 mm Q345 स्टील तीन-स्प्यान निरन्तर 120 mm स्ल्याबको लागि 2.65 मिटरसम्म अनशोर्ड हुन सक्छ। सधैं निर्माताको स्प्यान तालिकाहरू र परियोजनाको संरचनात्मक गणनाहरू सन्दर्भ गर्नुहोस्।
दुबै कोटिंग्सले क्षरण सुरक्षा प्रदान गर्दछ, तर Al-Zn कोटिंगले सामान्यतया उच्च-तापमान र निश्चित संक्षारक वातावरणमा राम्रो प्रतिरोध प्रदान गर्दछ। छनौट परियोजना वातावरण र सेवा जीवन आवश्यकताहरूमा निर्भर गर्दछ। Al-Zn कोटिंग प्राय: तटीय वा औद्योगिक सेटिङहरूको लागि निर्दिष्ट गरिएको छ।
कंक्रीट निको भएपछि खुल्ला रिबहरूले कन्ड्युटहरू र तारहरू चलाउन ठाउँ प्रदान गर्दछ। यसले स्ल्याबमा च्यानलहरू काट्ने आवश्यकतालाई हटाउँछ। यद्यपि, सुदृढीकरण बारहरूको हस्तक्षेपबाट बच्नको लागि कंक्रीट खन्याउनु अघि उपयोगिता लेआउट योजना बनाउनुपर्छ।
प्रोफाइल गरिएको स्टिल पानाहरूको लागि प्राथमिक मानक GB/T 12755-2008 हो। संरचनात्मक डिजाइन सामान्यतया GB 55004-2021 र राष्ट्रिय मानक एटलस 05SG522 लाई पछ्याउँछ। सामग्री प्रमाणपत्र र लोड परीक्षण रिपोर्ट अनुरोध मा प्रदान गर्न सकिन्छ।
टियांजिन सेनबो बिल्डिङ मटेरियल्स टेक्नोलोजी कं, लिमिटेड ओपन-प्रोफाइल फ्लोर डेकिंग, लोड-बेयरिङ फ्लोर डेकिंग, कम्पोजिट फ्लोर डेकिंग, र अन्य धातु लिफाफा उत्पादनहरूको निर्माता हो। हाम्रो उत्पादन आधार Jinghai आर्थिक विकास क्षेत्र, Tianjin, चीन मा स्थित छ, स्वचालित उत्पादन लाइनहरु र एक चार-चरण गुणस्तर निरीक्षण प्रक्रिया संग सुसज्जित। हाम्रो कारखाना, प्रमाणपत्रहरू, परीक्षण क्षमताहरू, र परियोजना सन्दर्भहरूको बारेमा थप जानकारीको लागि, कृपया हाम्रो भ्रमण गर्नुहोस्।हाम्रो बारेमापृष्ठ वाहाम्रो ईन्जिनियरिङ् टोलीलाई सम्पर्क गर्नुहोस्.
