रिबार ट्रस फ्लोर डेकिंग

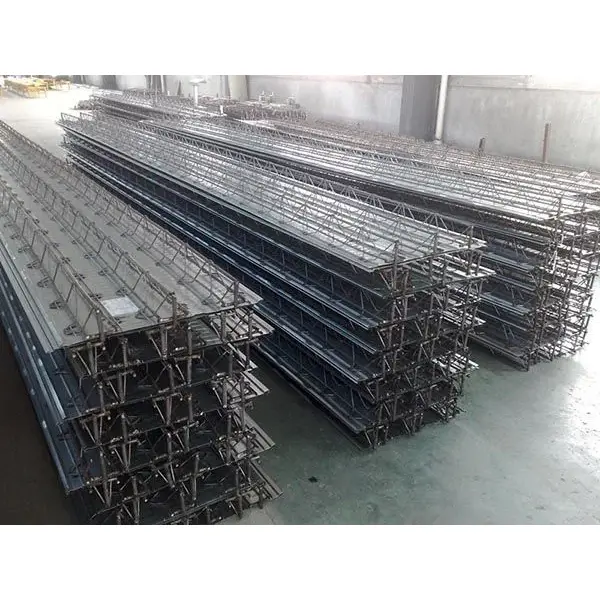

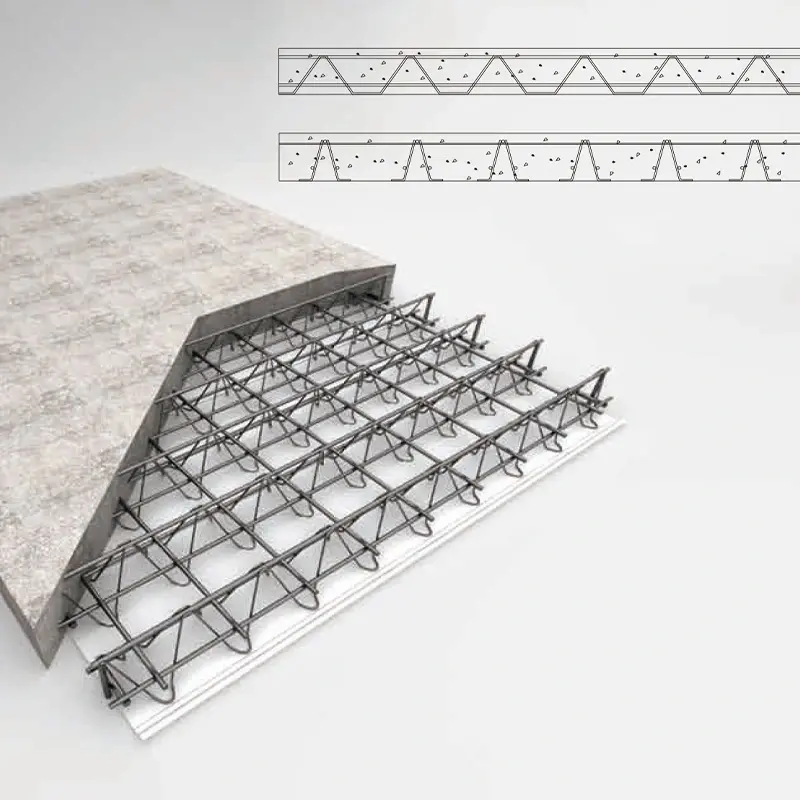

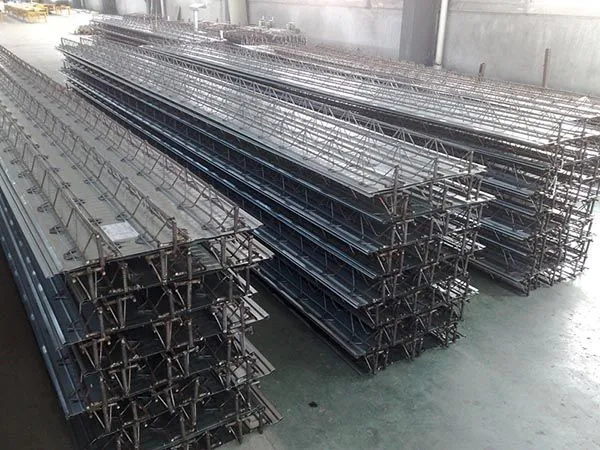

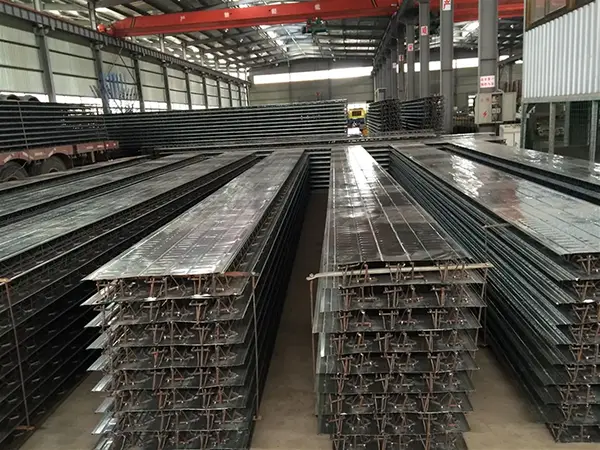

Rebar truss floor decking is a composite load-bearing panel formed by combining a steel rebar truss with a bottom plate on an automated production line. The truss itself consists of top chord bars, bottom chord bars, and web bars joined through resistance spot welding, creating a stable triangular structure. यस ट्रसलाई तल्लो प्लेटमा वेल्डेड गरिन्छ, सामान्यतया 0.5 मिमी मोटो जस्ती स्टिल पाना वा फाइबर-सिमेन्ट बोर्ड।

SENBO निर्माण सामग्रीयस उत्पादनलाई यसको इस्पात संरचना फ्लोरिङ दायराको भागको रूपमा आपूर्ति गर्दछ। डेकिङले निर्माणको क्रममा स्थायी फर्मवर्कको रूपमा काम गर्दछ र पछि कंक्रीट स्ल्याबको संरचनात्मक प्रदर्शनमा योगदान गर्दछ।

संरचनात्मक संरचना र सामग्री

माथि र तलको कर्ड बारहरू सामान्यतया HRB400 वा CRB550 स्टीलबाट बनाइन्छ, जबकि वेब पट्टीहरूले सामान्यतया HPB300, HRB400, वा CPB550 स्टील प्रयोग गर्छन्। ठाडो र तेर्सो समर्थन बारहरू सामान्यतया HPB300 वा HRB400 हुन्।

जब ग्याल्भेनाइज्ड स्टिल पाना तल्लो फर्मवर्कको रूपमा प्रयोग गरिन्छ, यसको मोटाई 0.5 मिमी हुन्छ, उत्पादन शक्ति कम्तिमा 250 N/mm² हुन्छ, र डबल-साइडेड ग्याल्भेनाइजिंग कोटिंग वजन कम्तिमा 120 g/m² हुन्छ। तलको पाना दुई चौडाइमा आउँछ: टाइप ए (६०० मिमी) र टाइप बी (५७६ मिमी)।

स्टिल ट्रस उचाइ 50 मिमी देखि 340 मिमी सम्म, स्ल्याब मोटाई 80 मिमी देखि 370 मिमी सम्मको हुन्छ। माथि र तल्लो तार व्यास 6-12 मिमी, र वेब बार व्यास 4-8 मिमी छन्। धेरै उत्पादन श्रृंखलाहरू अवस्थित छन्, जस्तै TD1–TD7 र HB1–HB8, TD3-90 सामान्यतया प्रयोग हुने मोडेल हो।

तल्लो Formwork द्वारा उत्पादन वर्गीकरण

उत्पादनहरु तल formwork को प्रकार को आधार मा वर्गीकृत छन्। परम्परागत प्रकारले ग्याल्भेनाइज्ड स्टिल पाना प्रयोग गर्दछ, जबकि स्थायी (नन-हटाउन सकिने) प्रकारले फाइन-एग्रिगेट कंक्रीट वा फाइबर-सिमेन्ट बोर्ड प्रयोग गर्दछ। राष्ट्रिय मानक एटलेस 23CG56-1 र 23CG56-2 अनुसार, स्थायी तल्लो फर्मवर्क उत्पादनहरूले साइटमा फर्मवर्क हटाउने आवश्यकतालाई हटाउँदछ, एक चिकनी अन्डरसाइड फिनिश प्रदान गर्दछ, र आर्द्र वा सफा वातावरणका साथै निलम्बित छत बिना भवनहरूको लागि उपयुक्त हुन्छ।

वास्तविक परियोजनाहरूमा प्रदर्शन

1. सुपर-हाई-राइज एप्लिकेसन: ट्रस डेकिंगको 140,800 m²

A super-high-rise project currently under construction has a total floor area of 218,000 m². Tower A rises 39 stories (176.1 m) and Tower B reaches 51 stories (212.4 m). The project used 140,800 m² of truss deck systems and 16,100 m² of edge formwork. Slab thicknesses ranged from 110 mm to 150 mm, and the trusses were fabricated using high-frequency resistance spot welding.

परम्परागत कास्ट-इन-प्लेस स्ल्याबहरूको तुलनामा, यो विधिले फर्मवर्क स्थापना, फर्मवर्क हटाउने, र म्यानुअल रिबार टाइङलाई हटायो। निर्माण गुणस्तर स्थिर र भरपर्दो रह्यो।

2. लामो-स्प्यान र ठूलो-क्यान्टिलिभर प्रमाणीकरण

Zhongguancun AI विज्ञान र प्रविधि पार्क प्रदर्शनी केन्द्र बेइजिङ मा "शून्य-कार्बन निर्माण" पायलट परियोजना हो। चार तले स्टिल फ्रेम संरचना भूकम्पको तीव्रता 8 को लागि डिजाइन गरिएको थियो। यसले अधिकतम 3.5 मिटरको स्प्यान र 8.25 मिटरको अधिकतम क्यान्टिलभर लम्बाइ समावेश गर्दछ।

TD3-90 प्रकारको फ्लोर डेकिङ प्रयोग गरिएको थियो, जसको ट्रस उचाइ 90 मिमी र कुल स्ल्याब मोटाई 120 मिमी थियो। निर्माणको क्रममा अधिकतम असमर्थित स्प्यान 3.0 मिटर थियो। ८.२५ मिटर क्यान्टिलिभर जोनमा, संरचनात्मक सुरक्षा सुनिश्चित गर्दै १.५‰ को माथिल्लो क्याम्बर उत्प्रेरित गर्न मध्य-स्पेनमा अस्थायी डबल ठाडो पोष्टहरू स्थापना गरियो।

3. आगो र जंग प्रतिरोध प्रमाणीकरण

सुदृढीकरण पूर्णतया कंक्रीटमा घेरिएको छ, परम्परागत कास्ट-इन-प्लेस स्ल्याबहरू जस्तै आगो प्रतिरोध प्रदान गर्दै। परीक्षणहरूले संकेत गर्दछ कि 100 मिमी बाक्लो स्ल्याब (70 मिमी उच्च स्टिल ट्रससँग मिल्दोजुल्दो) 1.68 घण्टाको आगो प्रतिरोध रेटिंग प्राप्त गर्दछ। जस्ती इस्पात पाना कुनै अतिरिक्त आगो सुरक्षा आवश्यक पर्दैन।

प्रोफाइल गरिएको स्टिल डेकिंग प्रयोग गरेर कम्पोजिट स्ल्याबको तुलनामा, स्टिल ट्रस फ्लोर डेकिंगले राम्रो जंग प्रतिरोध प्रदान गर्दछ। जस्ती स्टिल पानाले सेवा चरणमा संरचनात्मक लोड-असरमा योगदान गर्दैन, रस्टले संरचनात्मक अखण्डतामा सम्झौता गर्न सक्दैन।

4. निर्माण दक्षता र लागत डेटा

कारखाना उत्पादनले एकसमान सुदृढीकरण स्पेसिङ र लगातार कंक्रीट आवरण मोटाई सुनिश्चित गर्दछ। अन-साइट रिबार टाइङ कार्य ६०%–७०% ले घटेको छ। टियांजिनमा रहेको Xiqing Houtai Plot G बेसमेन्ट परियोजनाको लागि, यस प्रविधिको प्रयोगले निर्माण अवधि लगभग 10 दिन छोटो पारेको छ र 1.972 मिलियन RMB को कुल लागत बचत भएको छ। प्रति वर्ग मीटर व्यापक लागत परम्परागत कम्पोजिट स्ल्याबहरू भन्दा 20% भन्दा कम थियो।

एक नजर मा प्राविधिक निर्दिष्टीकरण

निम्न प्यारामिटरहरू उद्योग मानक JG/T 368-2012 र राष्ट्रिय मानक एटलेसहरूमा आधारित छन्। अनुकूलन उपलब्ध छ।

किन यो प्रणाली काम गर्दछ

1. फ्याक्ट्री प्रिफेब्रिकेशनले स्थिरता सुनिश्चित गर्दछ।ट्रस स्वचालित प्रतिरोध स्पेस वेल्डिंग मार्फत बनाइन्छ, जसले सुदृढीकरण स्पेसिङ समान र आयामहरू सटीक राख्छ। यसले अन-साइट रिबार टाइङलाई ६०%–७०% ले घटाउँछ र थप सुसंगत निर्माण गुणस्तरमा पुर्‍याउँछ।

2. कास्ट-इन-प्लेस स्ल्याबहरूसँग तुलनात्मक द्वि-दिशात्मक कठोरता।प्रणालीलाई दुई-तर्फी स्ल्याबको रूपमा डिजाइन गर्न सकिन्छ, दुई-तर्फी सुदृढीकरणको साथ कास्ट-इन-प्लेस प्रबलित कंक्रीट स्ल्याब जस्तै कठोरता प्रदान गर्दै। सिस्मिक प्रदर्शन सामान्यतया प्रोफाइल गरिएको स्टील कम्पोजिट स्ल्याब भन्दा राम्रो छ।

3. अतिरिक्त कोटिंग बिना आगो र जंग प्रतिरोध।सुदृढीकरण पूर्णतया कंक्रीटमा बन्द भएको हुनाले, १०० एमएमको स्ल्याबले फायरप्रूफिङ बिना नै १.६८ घण्टाको फायर रेटिङ प्राप्त गर्छ। जस्ती पानाले फार्मवर्कको रूपमा मात्र काम गर्दछ, त्यसैले जंगले संरचनात्मक सुरक्षालाई असर गर्दैन।

4. स्मूद सोफिट र कम स्ल्याब मोटाई।तल समतल छ। स्ट्यान्डर्ड प्रोफाइल गरिएको स्टिल डेकिङको तुलनामा, कूल स्ल्याबको मोटाईलाई ३०-५० मिमीले घटाउन सकिन्छ र उही स्पष्ट छतको उचाइ कायम राख्न सकिन्छ, जसले तल्लो तल्लादेखि भुइँको उचाइमा मद्दत गर्छ।

5. लागत र अनुसूची लाभहरू।Formwork हटाइएको छ, किनारा कम गरिएको छ, र बहु-कथा एक साथ निर्माण सम्भव हुन्छ। तल्लो पानाले केवल 0.5 मिमी स्टिल मोटाईको साथ 96% सतह क्षेत्र उपयोग प्राप्त गर्दछ, सामग्री खपत घटाउँछ।

डिजाइन र स्थापना विचारहरू

दुई-तर्फी स्ल्याब डिजाइनको लागि:रिबार ट्रस डेकिंगलाई ट्रान्सभर्स दिशामा थप सुदृढीकरण थपेर दुई-तर्फी स्ल्याबको रूपमा डिजाइन गर्न सकिन्छ। संरचनात्मक इन्जिनियरसँग पुष्टि गर्नुहोस् कि प्यानल लेआउट र समर्थन सर्तहरू डिजाइन अनुमानहरूसँग मेल खान्छ।

स्थायी तल्लो फर्मवर्क अनुप्रयोगहरूको लागि:निलम्बित छत बिना एक चिकनी तल आवश्यक हुँदा राम्रो-समग्र कंक्रीट वा फाइबर-सिमेन्ट बोर्ड छनोट गर्नुहोस्। वातावरण चयन गरिएको तल्लो फर्मवर्क सामग्रीको लागि उपयुक्त छ भनी प्रमाणित गर्नुहोस्।

लामो क्यान्टिलभरहरूको लागि:Zhongguancun परियोजनामा ​​प्रदर्शन गरिए अनुसार अस्थायी समर्थन आवश्यक हुन सक्छ जहाँ माथिल्लो क्याम्बर प्रेरित गर्न डबल पोस्टहरू प्रयोग गरिएको थियो। वास्तविक क्यान्टिलभर लम्बाइ र निर्माण भारहरूमा आधारित विक्षेपन र क्याम्बर आवश्यकताहरू गणना गर्नुहोस्।

स्थापना को समयमा:सबै नोडहरू र समर्थनहरूमा वेल्डिङ गुणस्तर सुनिश्चित गर्नुहोस्। निर्दिष्ट वेल्ड स्पेसिङ र इलेक्ट्रोड दबाव पालना गर्नुहोस्। जस्ती पानाहरूको लागि, कोटिंगलाई हानि गर्न सक्ने अत्यधिक गर्मीबाट बच्न। यदि विस्तारित अवधिको लागि साइटमा भण्डारण गरियो भने प्यानलहरूलाई आर्द्रताबाट जोगाउनुहोस्।

सामान्य अनुप्रयोगहरू

1.अग्लो र सुपर-हाइ-राईज स्टिल संरचनाहरूको लागि भुइँ र छत प्रणालीहरू।

2.लामो-स्प्यान र ठूलो-क्यान्टिलभर फ्लोर संरचनाहरू।

3.औद्योगिक प्लान्ट र रसद गोदामहरूमा सञ्चालन प्लेटफर्म र फ्लोरहरू।

4.आर्द्रता प्रतिरोध, जंग प्रतिरोध, वा सफा-कोठा वातावरण आवश्यक पर्ने भवनहरू, जहाँ स्थायी तल्लो फर्मवर्क सिफारिस गरिन्छ।

बारम्बार सोधिने प्रश्नहरू

१. प्रोफाइल गरिएको स्टिल शीट कम्पोजिट स्ल्याबसँग रिबार ट्रस डेकिङ कसरी तुलना हुन्छ?

प्रोफाइल गरिएको स्टिल शीट कम्पोजिट स्ल्याबहरू स्टिल डेकमा दुवै फर्मवर्क र तन्य सुदृढीकरणको रूपमा निर्भर हुन्छन्। रिबार ट्रस डेकिंगले संरचनात्मक सुदृढीकरणको लागि छुट्टै स्टिल ट्रस प्रयोग गर्दछ, त्यसैले तल्लो पानाले मात्र फर्मवर्कको रूपमा काम गर्दछ। यसको मतलब तलको पाना पातलो (०.५ मिमी) हुन सक्छ र जंगले संरचनात्मक क्षमतालाई असर गर्दैन। तलको स्ल्याब पनि चापलूसी छ।

२. स्थायी तल्लो फर्मवर्क प्रणालीको फाइदा के हो?

स्थायी तल्लो फर्मवर्क (फाइन-एग्रिगेट कंक्रीट वा फाइबर-सिमेन्ट बोर्ड) ले कंक्रीट क्युरिङ पछि फर्मवर्क स्ट्रिप गर्ने आवश्यकतालाई हटाउँछ। यसले एक चिल्लो, सफा तल प्रदान गर्दछ जुन निलम्बित छत बिना खुला छोड्न सकिन्छ। यो आर्द्र, सफा, वा वास्तुकला अनुप्रयोगहरूमा विशेष गरी उपयोगी छ।

3. के रिबार ट्रस डेकिंग दुई-तर्फी स्ल्याबहरूको लागि प्रयोग गर्न सकिन्छ?

हो। ट्रान्सभर्स सुदृढीकरण थपेर र तदनुसार प्यानल समर्थन डिजाइन गरेर, प्रणालीले कास्ट-इन-प्लेस स्ल्याब जस्तै दुई-तर्फी स्ल्याब व्यवहार प्राप्त गर्न सक्छ। डिजाइनले प्यानल आयाम र ट्रस अभिविन्यासको लागि खाता हुनुपर्छ।

४. निर्माणको क्रममा कस्तो अस्थायी सहयोग चाहिन्छ?

समर्थन आवश्यकताहरू ट्रस उचाइ, स्ल्याब मोटाई, र स्प्यानमा निर्भर गर्दछ। लगभग 3 मिटर सम्मको सामान्य स्प्यानको लागि, कुनै अस्थायी समर्थन आवश्यक पर्दैन। लामो स्प्यान वा क्यान्टिलभरहरूको लागि, अस्थायी पोष्ट वा प्रोप्स प्रयोग गरिन्छ। निर्माताको स्प्यान तालिकाहरू र संरचनात्मक इन्जिनियरको गणनाले सही व्यवस्था निर्धारण गर्नुपर्छ।

5. कुन मापदण्डहरूले रेबार ट्रस फ्लोर डेकिंगलाई नियन्त्रित गर्छ?

मुख्य उद्योग मानक JG/T 368-2012 हो "स्टील ट्रस फ्लोर डेकिंग।" डिजाइन सन्दर्भहरूमा राष्ट्रिय मानक एटलेसहरू 22G522-1 र 23CG56-1/2 समावेश छन्। सामग्री र वेल्ड परीक्षण यी कागजातहरूमा आवश्यकताहरू पालना गर्नुहोस्।
