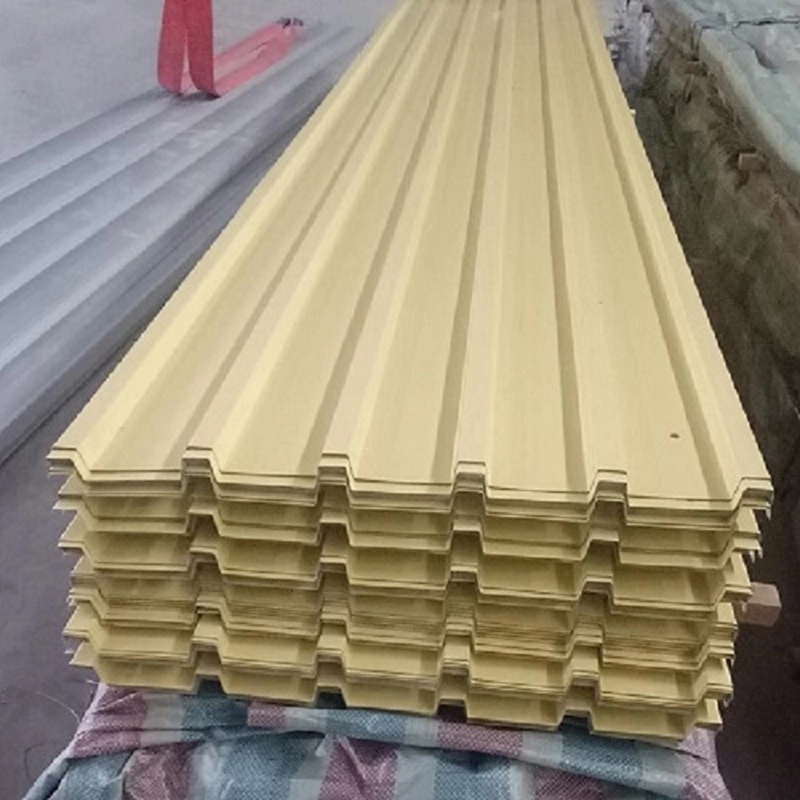

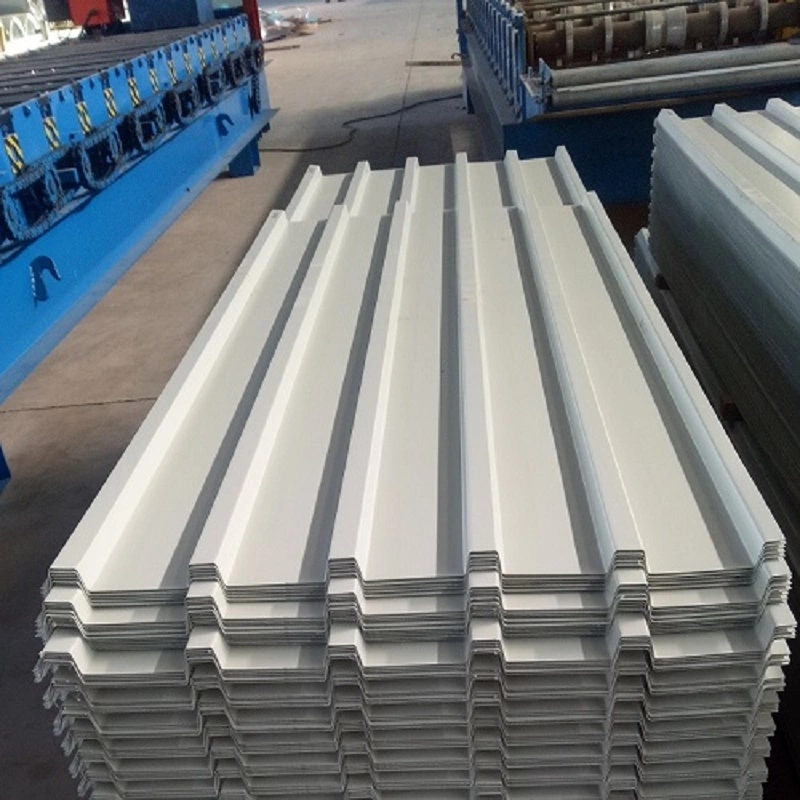

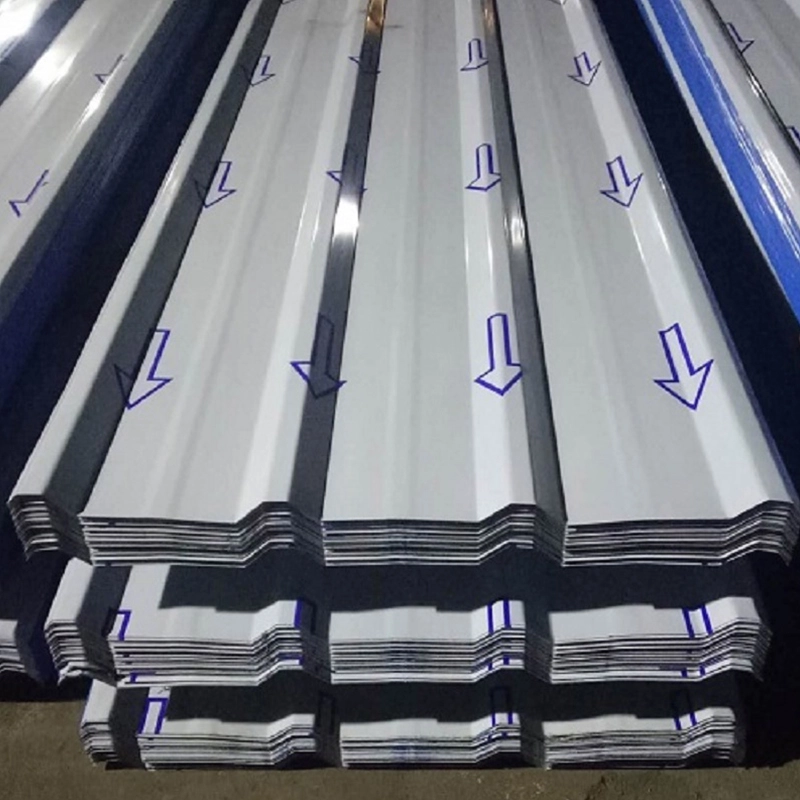

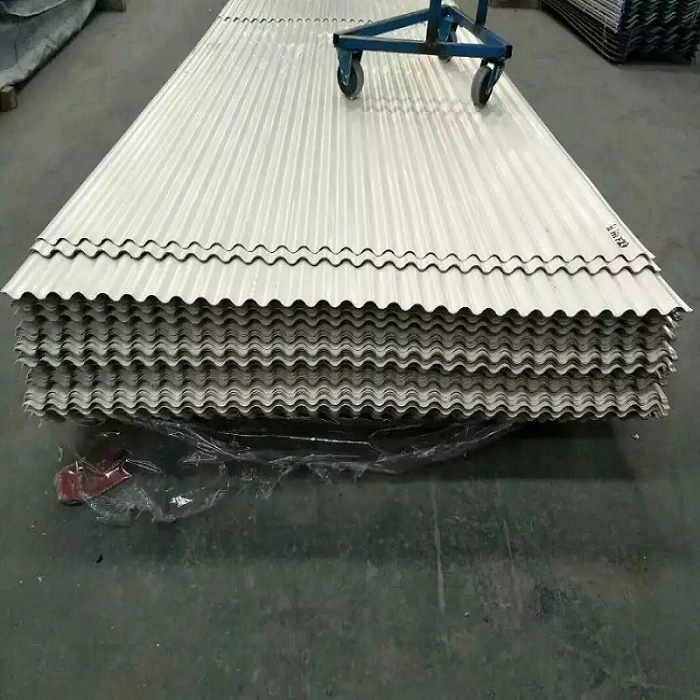

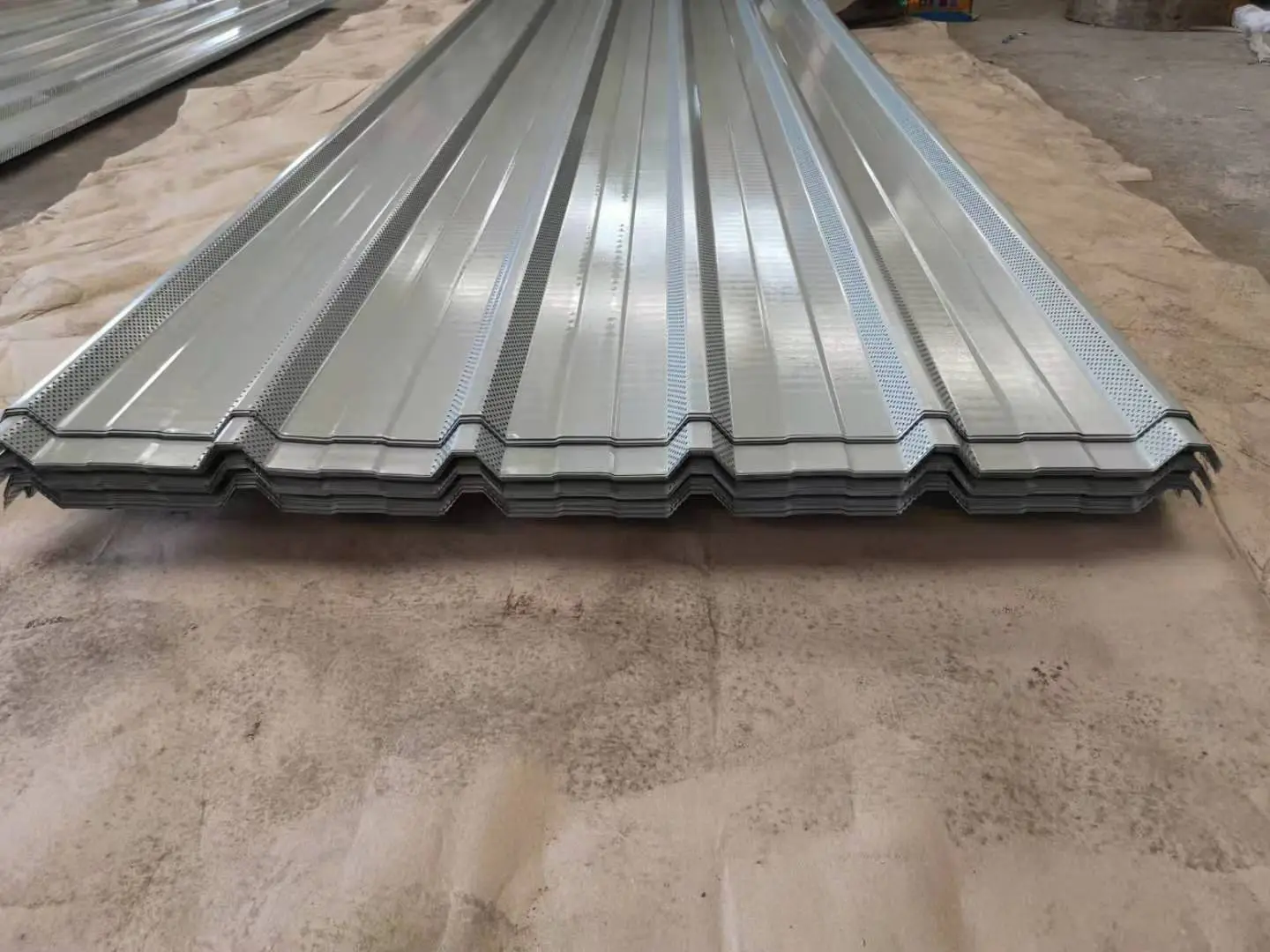

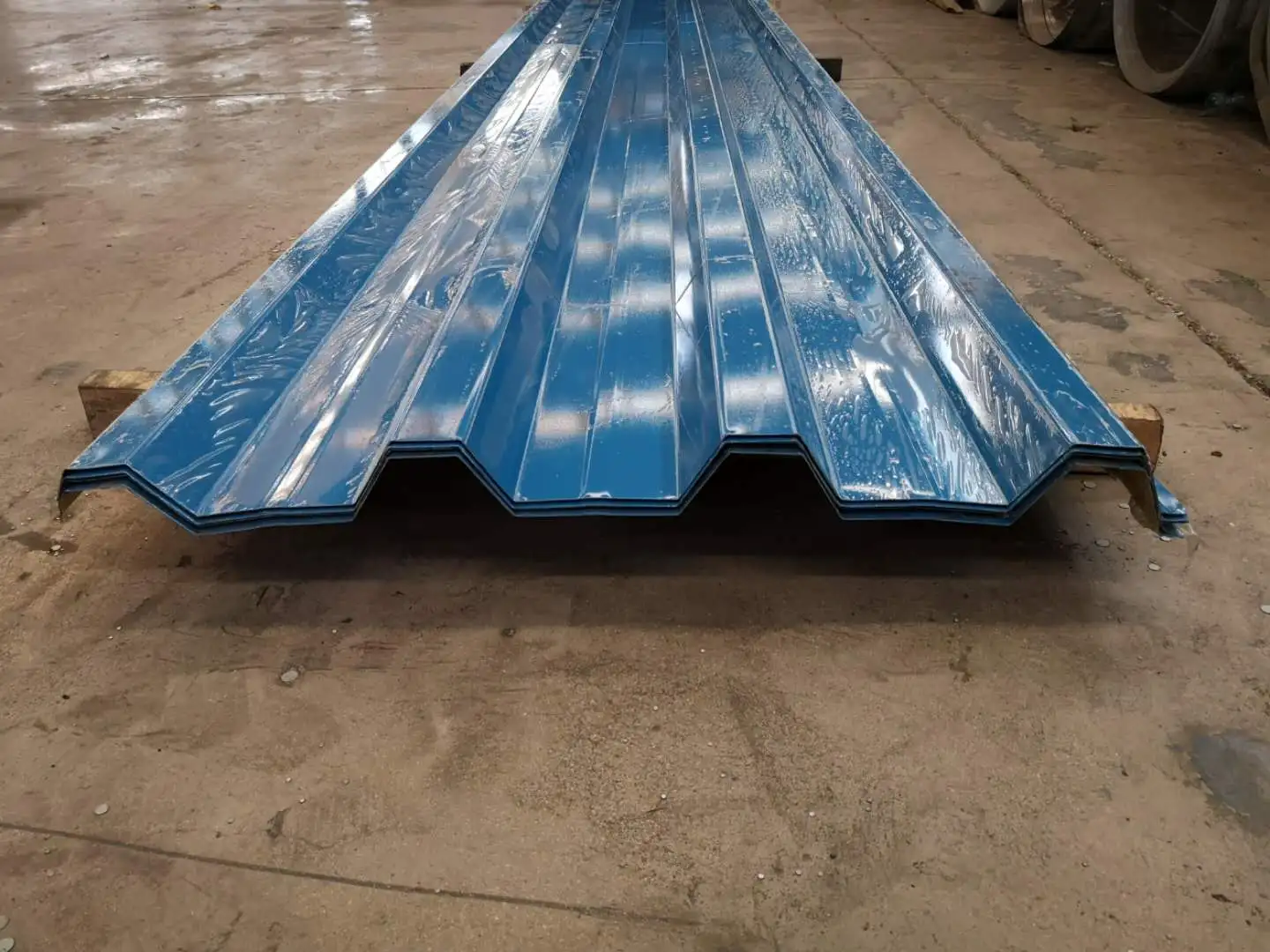

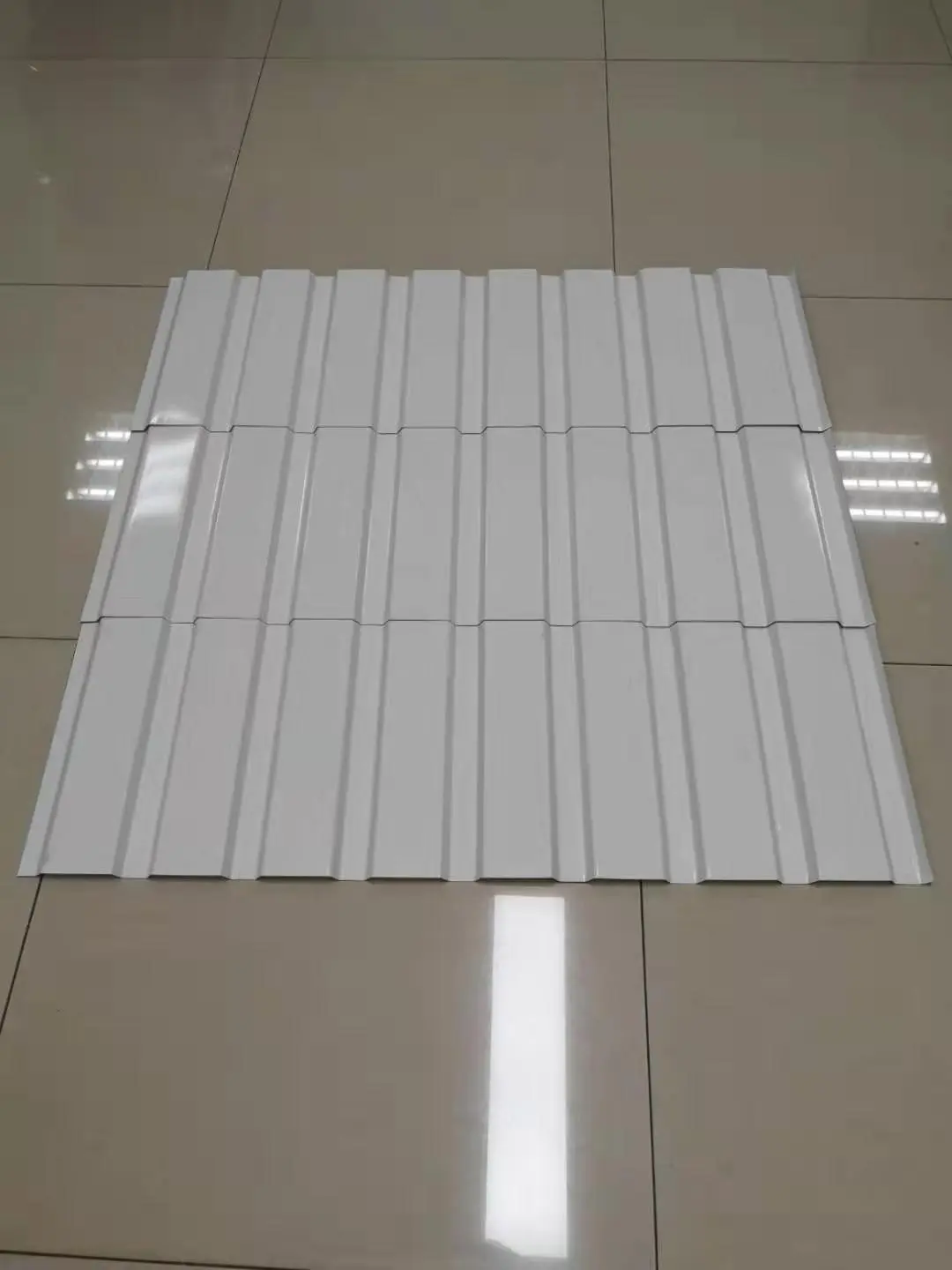

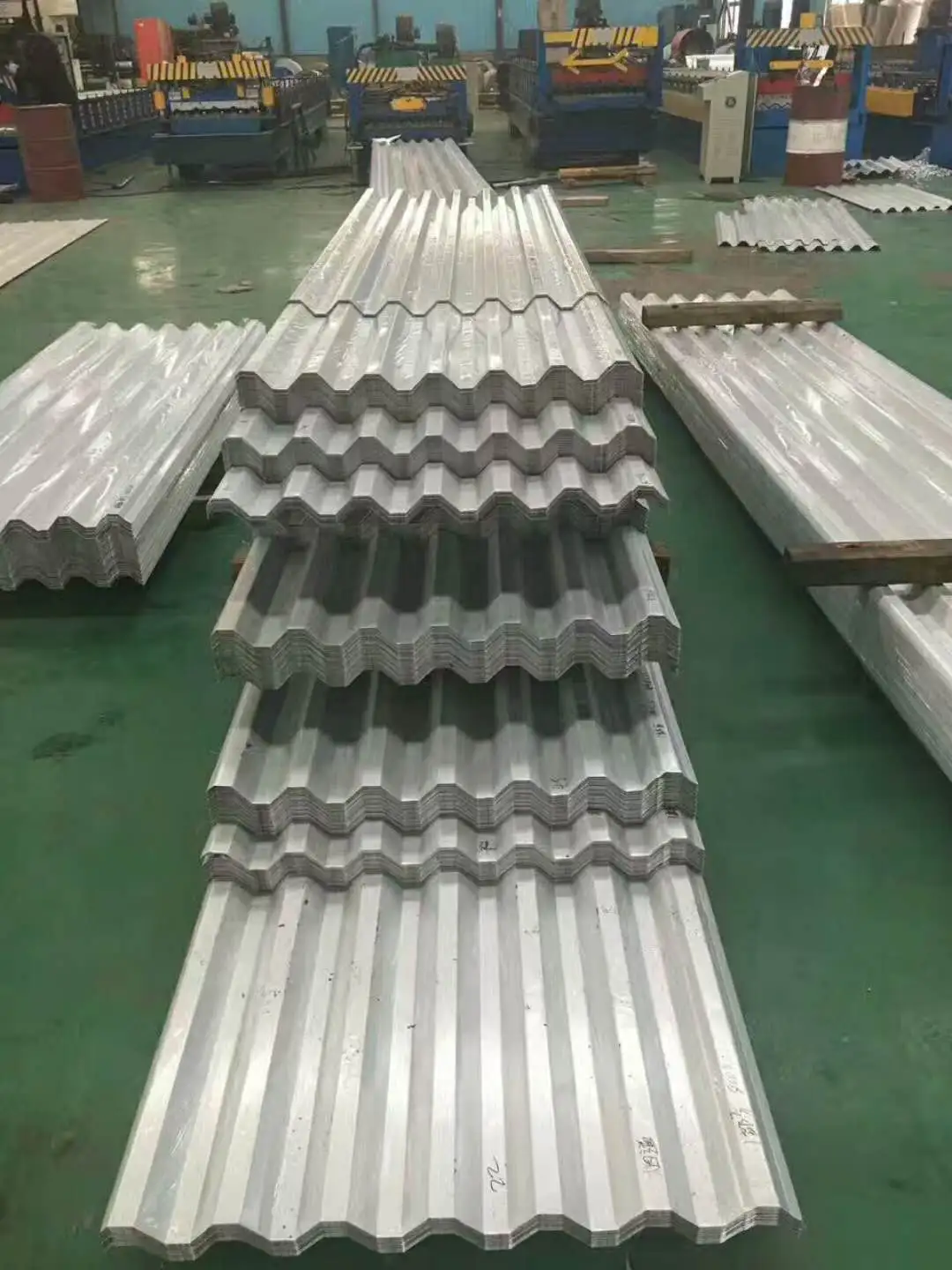

रङ-लेपित प्रोफाइल गरिएको स्टील शीट

कलर-लेपित प्रोफाइल गरिएको स्टिल पानाहरू कोल्ड-रोलद्वारा रङ-लेपित स्टिल कोइलहरू नालीदार प्रोफाइलहरूमा उत्पादन गरिन्छ। तिनीहरू औद्योगिक भवनहरू, गोदामहरू, र ठूलो-स्प्यान स्टिल संरचनाहरूको लागि छत, पर्खालको आवरण, र भित्री वा बाहिरी सजावटको रूपमा सेवा गर्छन्। प्रत्येक पानामा मेकानिकल बल प्रदान गर्ने स्टिल सब्सट्रेट, क्षरण अवरोधको रूपमा काम गर्ने धातुको कोटिंग, र मौसम प्रतिरोध र उपस्थिति आपूर्ति गर्ने जैविक कोटिंग हुन्छ। SENBO ले प्रोफाइल ज्यामिति, कोटिंग मोटाई, र आधार धातु ग्रेडमा इन-हाउस जाँचहरू सहित यी प्रोफाइलहरूको लागि बहुविध रोल-फर्मिङ लाइनहरू सञ्चालन गर्दछ।

आधार सामग्री र कोटिंग

कच्चा माल कोल्ड-रोल्ड वा हट-रोल्ड स्टिल स्ट्रिप हो, सामान्यतया 1000 मिमी चौडाइ श्रृंखलामा आपूर्ति गरिन्छ। उपज शक्ति ग्रेडहरू 250 MPa, 280 MPa, 320 MPa, 350 MPa, र 550 MPa समावेश छन्। कोटिंग संरचना GB/T 12754 को अनुरूप छ। एक साझा कन्फिगरेसनले अगाडिको भागमा शीर्ष कोटको दुई तह र पछाडि एउटा तह प्रयोग गर्दछ। पलिएस्टर (PE) वा फ्लोरोकार्बन (PVDF) कोटिंग्स आवश्यक मौसम प्रतिरोध अनुसार चयन गरिन्छ। विशिष्ट कोटिंग प्रकार अर्डर को समयमा पुष्टि गरिएको छ।

उत्पादन निर्दिष्टीकरण

सामान्य मोटाई ०.४ मिमी देखि १.६ मिमी सम्म हुन्छ। रूफिङ र भित्ता क्ल्याडिङमा सामान्यतया ०.५ मिलिमिटरदेखि ०.६ मिमी न्यूनतम प्रयोग गरिन्छ, जबकि महत्त्वपूर्ण भवनको बाहिरी भागहरू ०.६ मिमीभन्दा कम हुनु हुँदैन। लोड-बेयरिङ फ्लोर डेकिङको लागि 2 मिमी वा 3 मिमी सम्म मोटाई आवश्यक पर्दछ। कोरुगेशन उचाइ 10 मिमी देखि 200 मिमी सम्म हुन्छ। अस्तव्यस्त खण्डहरूको लागि, उचाइ-देखि-मोटाई अनुपात 200 भन्दा कम राख्नुपर्छ। प्रभावकारी चौडाइ प्रोफाइलमा निर्भर गर्दछ। व्यापक रूपमा प्रयोग गरिएका प्रोफाइलहरूमा YX35-125-750 (35 मिमी रिब उचाइ, 750 मिमी प्रभावकारी चौडाइ), Jiaochi 760 (YX51-380-760), र Jiaochi 820 समावेश छन्।

प्राविधिक विनिर्देशहरू

प्रदर्शन प्रमाणीकरण

1. हल्का र उच्च शक्ति

प्रोफाइल गरिएको रङ स्टिल पानाहरू 6 kg/m² र 10 kg/m² बीचको तौल हो, जुन परम्परागत कंक्रीट वा चिनाईको क्ल्याडिङ भन्दा धेरै कम छ। उपज शक्ति 250 MPa देखि 550 MPa सम्म हुन्छ, राम्रो डायाफ्राम कठोरता र लोड क्षमता प्रदान गर्दछ। Huangshi Daye विशेष इस्पात मुख्य कार्यशालामा, YX114-333-666 प्रोफाइल गरिएको छत पानाहरू 0.8 मिमी को आधार धातु मोटाई BC स्प्यानको लागि मात्र 13,200 m² क्षेत्रफलमा स्थापित गरियो, जसले ठूला औद्योगिक छानाहरूको लागि उपयुक्तता पुष्टि गर्दछ।

2. निर्माण दक्षता

उत्पादनले फ्याक्ट्री प्रिफेब्रिकेसन र अन-साइट रोल गठन दुवैलाई समर्थन गर्दछ। Anhui Chaolong Optoelectronics कारखाना परियोजनामा, गाडी माउन्ट गरिएको रोल-फर्मिङ मेसिनहरूले साइटमा पानाहरू उत्पादन गरे, तत्काल स्थापना गर्न र यातायात क्षतिलाई रोक्न अनुमति दिँदै। अभिव्यक्त बूम लिफ्टहरूले स्थिति निर्धारणमा सहयोग पुर्‍याउँछ, स्थापना दक्षता 70% बढाउँछ र उच्च-उचाई म्यानुअल कार्यलाई 60% ले घटाउँछ। परियोजनाले 76,000 m² भन्दा बढी कभर गर्यो। उत्तरपश्चिम चीनको सबैभन्दा ठूलो-स्प्यान ट्युबुलर ट्रस संरचना ल्यान्झाउको युगाङ मटेरियल यार्डमा बन्द भण्डारण शेडको लागि, छाना प्यानलहरूले ०.६ मिमी बाक्लो उच्च-शक्तिको हट-डिप ग्याल्भेनाइज्ड स्टिल प्रयोग गर्‍यो र रंगीन प्रोफाइल गरिएको फिनिश थियो। लामो-स्प्यान स्थापनाले छत ओभरल्यापहरूको संख्या कम गर्यो।

3. मौसम प्रतिरोध र जंग संरक्षण

बाहिरी कोटिंगले आत्म-सफाई गुणहरू र दीर्घकालीन मौसम प्रतिरोध प्रदान गर्दछ। कोटिंग प्रणालीहरू संक्षारक वातावरणहरू मिलाउन समायोजित गर्न सकिन्छ। हट-डिप गैल्भेनाइज्ड सब्सट्रेटहरूको लागि, अन्यथा निर्दिष्ट नगरेसम्म कम्तिमा 90 g/m² प्रति पक्षको डबल-साइडेड कोटिंग वजन मानक हो। एल्युमिनियम-जस्ता मिश्र धातु सब्सट्रेटहरूको लागि, न्यूनतम 50 g/m² प्रति पक्ष हो। जब कम्पोजिट छतको तल्लो पानाले छिद्रित ध्वनि-अवशोषित प्यानलको रूपमा कार्य गर्दछ, प्वालको आकार र स्पेसिङ ध्वनिक डिजाइनद्वारा निर्धारण गर्नुपर्छ।

4. संरचनात्मक सुरक्षा र मानकहरू

GB/T 12755-2008 ले सामग्री चयन, प्रोफाइल कन्फिगरेसन, प्राविधिक आवश्यकताहरू, आयामी सहिष्णुता, र प्रोफाइल गरिएको स्टिल पानाहरूको लागि गुणस्तर निरीक्षण निर्दिष्ट गर्दछ। दृश्यात्मक रंग भिन्नताबाट बच्नको लागि, एउटै उत्पादन ब्याचबाट एकल छत वा पर्खाल परियोजनाको लागि सबै पानाहरू अर्डर गर्न सल्लाह दिइन्छ।

उत्पादन विशेषताहरू

• समायोज्य शक्ति र प्रोफाइल:250 MPa देखि 550 MPa र 10 mm देखि 200 mm सम्मको रिब उचाइले पानालाई विभिन्न स्प्यान र लोड अवस्थाहरूसँग मिलाउन अनुमति दिन्छ।
• कम मृत वजन:6 kg/m² देखि 10 kg/m² मा, पानाले भारी क्लेडिङ सामग्रीको तुलनामा संरचनात्मक भार र आधार लागत घटाउँछ।
• साइट गठन विकल्प:सवारीसाधन माउन्ट गरिएका रोल-फर्मिङ मेसिनहरूले निर्माण स्थलमा पानाहरू उत्पादन गर्न सक्छन्, यातायातको क्षतिलाई कम गर्न र तुरुन्तै स्थापनालाई सक्षम पार्छ।
• कोटिंग लचिलोपन:PE र PVDF प्रणालीहरूले लागत र बाहिरी स्थायित्वको बीचमा विभिन्न सन्तुलनहरू प्रदान गर्दछ, कोटिंग तौलहरू वातावरणमा अनुरूप।
• विस्तृत प्रोफाइल दायरा:सामान्य प्रोफाइलहरू जस्तै YX35-125-750 र Jiaochi 760 ले विभिन्न वास्तु र संरचनात्मक आवश्यकताहरू समेट्छ।

सामान्य अनुप्रयोगहरू

• औद्योगिक प्लान्टहरू र रसद गोदामहरूको लागि छत र पर्खाल क्लेडिंग।
• ठूला-स्प्यान सार्वजनिक भवनहरू जस्तै एयरपोर्ट टर्मिनलहरू, स्टेडियमहरू, र प्रदर्शनी केन्द्रहरू।
• GB/T 12755-2008 अनुसार प्रोफाइल गरिएको स्टिल पानाहरू चाहिने स्टिल संरचना भवनहरू।
• कम्पोजिट फ्लोर डेकिंग, जहाँ ०.८ मिमीको न्यूनतम मोटाईको तातो-डुबकी ग्याल्भेनाइज्ड स्टील सिफारिस गरिन्छ।

स्थापना र ह्यान्डलिङ दिशानिर्देशहरू

• पाना स्थापना सुरु गर्नु अघि पङ्क्तिबद्धताको लागि समर्थन purlins निरीक्षण गर्नुहोस्।
• पङ्क्तिहरू विकृत हुनबाट जोगाउन फराकिलो स्लिङहरूसँग बन्डलहरू उठाउनुहोस्।
• कोटिंगलाई नोक्सान नगरी सफा किनाराहरू उत्पादन गर्ने सियर वा निबलरहरूसँग पानाहरू काट्नुहोस्।
• ग्याल्भेनिक क्षरणबाट बच्न कोटिंग प्रणालीसँग मेल खाने धुनेहरूसँग फास्टनरहरू प्रयोग गर्नुहोस्।
• अन्तिम ल्याप र साइड ल्यापहरूमा निर्दिष्ट ओभरल्याप र सील विवरणहरू पछ्याउनुहोस्।
• घुमाउरो अनुप्रयोगहरूको लागि, गठन गर्नु अघि आपूर्तिकर्तासँग न्यूनतम झुकाउने त्रिज्या प्रमाणित गर्नुहोस्।

सामान्य प्रश्नहरू

म कसरी छानाको लागि सही रिब उचाइ र प्रोफाइल छनौट गर्न सक्छु?

रिबको उचाइले झुकाउने कठोरता र स्प्यानिङ क्षमतालाई असर गर्छ। छोटो स्प्यानको लागि, कम रिबहरू जस्तै 35 मिमी पर्याप्त हुन सक्छ। लामो स्प्यान वा उच्च भारहरूको लागि, 51 मिमी वा बढी जस्ता गहिरो प्रोफाइलहरू आवश्यक छन्। प्रोफाइल स्प्यान तालिका र डिजाइन गणनाको आधारमा चयन गरिनु पर्छ, एक्लै उपस्थितिमा होइन।

प्रोफाइल गरिएको रङ स्टिल पानाहरूको लागि न्यूनतम छत ढलान के हो?

2% देखि 5% को ढलान अन्त ल्याप बिना निरन्तर लम्बाइ पानाहरूको लागि विशिष्ट छ। तल्लो ढलानहरूले पोखरीको पानीको जोखिम बढाउँछ, जसले कोटिंगको जीवन छोटो पार्न सक्छ। स्थानीय वर्षाको तीव्रता र ड्रेनेज डिजाइन पनि विचार गर्नुपर्छ।

के यी पानाहरू घुमाउरो छतहरूको लागि प्रयोग गर्न सकिन्छ?

हो, धेरै प्रोफाइलहरू रोल-फर्मिङ वा प्रेस-ब्रेकिङद्वारा ठूलो त्रिज्यामा घुमाउन सकिन्छ। न्यूनतम त्रिज्या पाना मोटाई, रिब ज्यामिति, र कोटिंग प्रकार मा निर्भर गर्दछ। निर्माता संग प्रारम्भिक समन्वय सिफारिस गरिएको छ।

तटीय वा औद्योगिक क्षेत्रहरूको लागि कुन कोटिंग वजन सिफारिस गरिन्छ?

तटीय वा संक्षारक औद्योगिक वातावरणको लागि, कम्तिमा 50 g/m² प्रति साइड भएको Al-Zn लेपित सब्सट्रेटलाई प्राथमिकता दिइन्छ, र PVDF टपकोट प्रायः निर्दिष्ट गरिन्छ। अत्यधिक आक्रामक अवस्थामा, उच्च कोटिंग वजन वा अतिरिक्त सुरक्षा उपाय आवश्यक हुन सक्छ।

गुणस्तर नियन्त्रण र कागजात

आपूर्तिकर्ताहरूले आधार स्टील र कोटिंग मोटाई रेकर्डहरूको लागि मिल परीक्षण प्रमाणपत्रहरू प्रदान गर्नुपर्छ। प्रोफाइल आयाम र सतह अवस्था उत्पादन समयमा र ढुवानी अघि जाँच गरिन्छ। विशेष पवन उत्थान वा संरचनात्मक कार्यसम्पादन आवश्यक पर्ने परियोजनाहरूका लागि, अनुरोधमा परीक्षण रिपोर्ट वा गणनाहरू प्रदान गर्न सकिन्छ।

चयन विचारहरू

• पाना मोटाई र प्रोफाइल चयन गर्नु अघि डिजाइन हावा लोड र स्प्यान आवश्यकताहरू पुष्टि गर्नुहोस्।
• परियोजनाको वातावरणीय जोखिम र सेवा जीवन अपेक्षामा आधारित कोटिंग प्रणाली छनोट गर्नुहोस्।
• रङ स्थिरता सुनिश्चित गर्न एउटै उत्पादन ब्याचबाट एकल उचाइ वा छतको विमानको लागि सबै पानाहरू अर्डर गर्नुहोस्।
• यदि यातायात वा लामो पानाको लम्बाइ चिन्ताको विषय हो भने साइटमा रोल बनाउने प्रयोगको बारेमा छलफल गर्नुहोस्।
