धातु छत प्यानलहरू

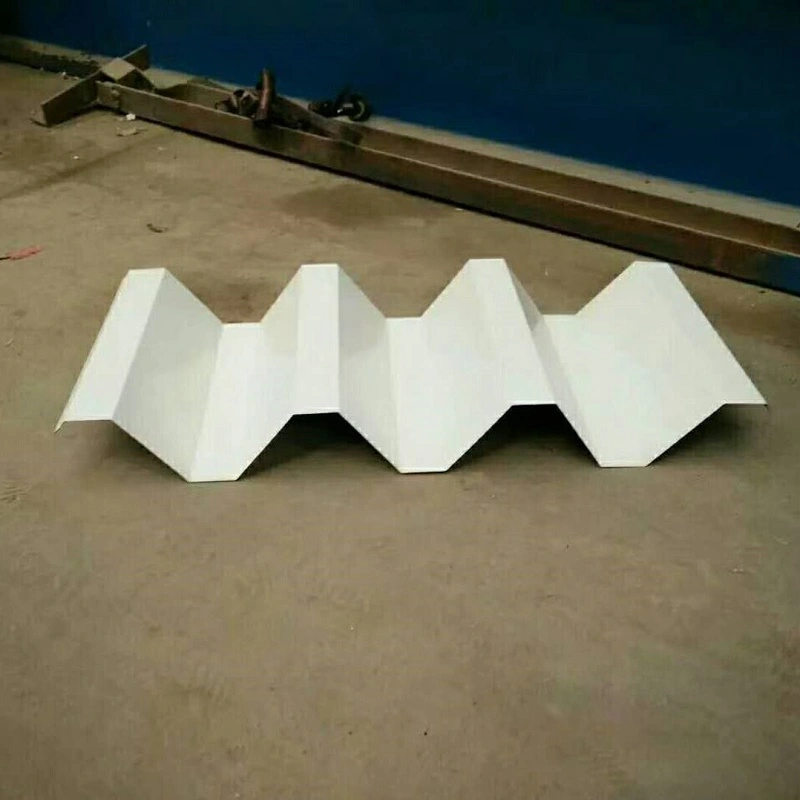

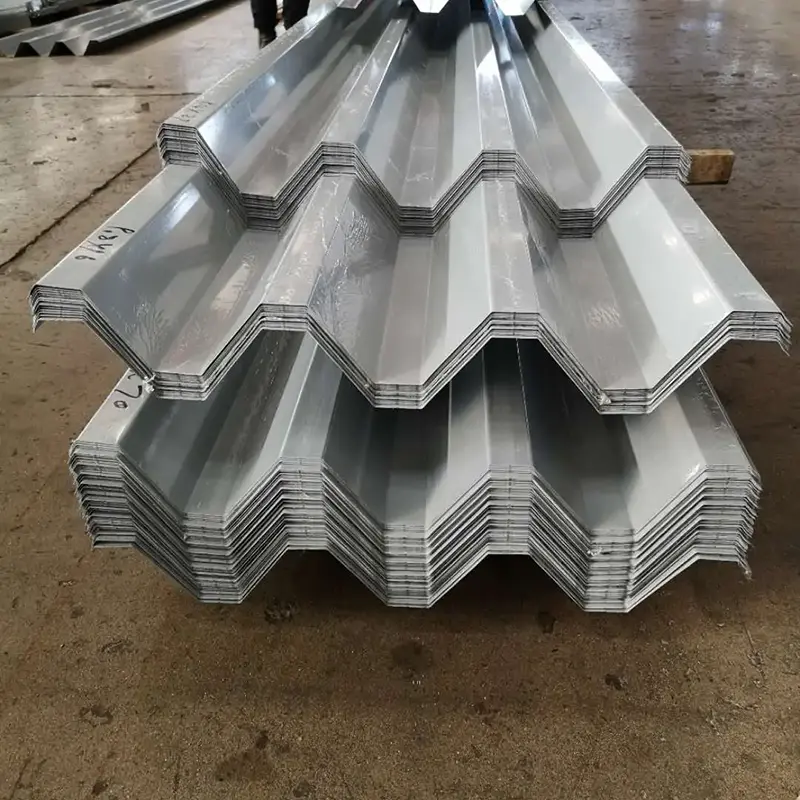

धातुको छत प्यानलहरू लगातार उत्पादन लाइनहरूमा नालीदार क्रस-सेक्शनहरूमा कोल्ड-रोल बनाउने मेटल कुण्डलहरूद्वारा बनाइएका प्रोफाइल गरिएका स्टिल पानाहरू हुन्। तिनीहरू छत, पर्खालको आवरण, र भुइँ डेकिङको लागि प्रयोग गरिन्छ। रिबड वा नालीदार प्रोफाइलले रिब दिशामा पातलो पानाको झुकाउने कठोरता बढाउँछ, ०.५ मिमी देखि १.५ मिमी मोटाईका प्यानलहरूलाई छानाको भार बोक्न अनुमति दिन्छ। SENBO ले धातुको छाना प्रोफाइलहरूको लागि समर्पित रोल-फर्मिङ लाइनहरू सञ्चालन गर्दछ र पवन उत्थान प्रमाणीकरणको लागि इन-हाउस परीक्षण क्षमता कायम राख्छ। उत्पादन जाँचहरूले आधार धातु मोटाई, उपज बल, प्रोफाइल ज्यामिति, र सतह कोटिंग गुणस्तर कभर गर्दछ।

आधार सामग्री विकल्प

• हट-डिप जस्ती इस्पात पाना:सामान्यतया DX51D+Z ग्रेड 40 g/m² देखि 275 g/m² सम्म डबल-साइड जस्ता कोटिंगको साथ। सामान्य औद्योगिक भवनहरूको लागि उपयुक्त।
• Al-Zn लेपित स्टील शीट:कोटिंगमा लगभग 55% एल्युमिनियम र 43.5% जस्ता हुन्छ। मानक जस्ती इस्पात को 3 देखि 5 गुणा जंग प्रतिरोध प्रदान गर्दछ।

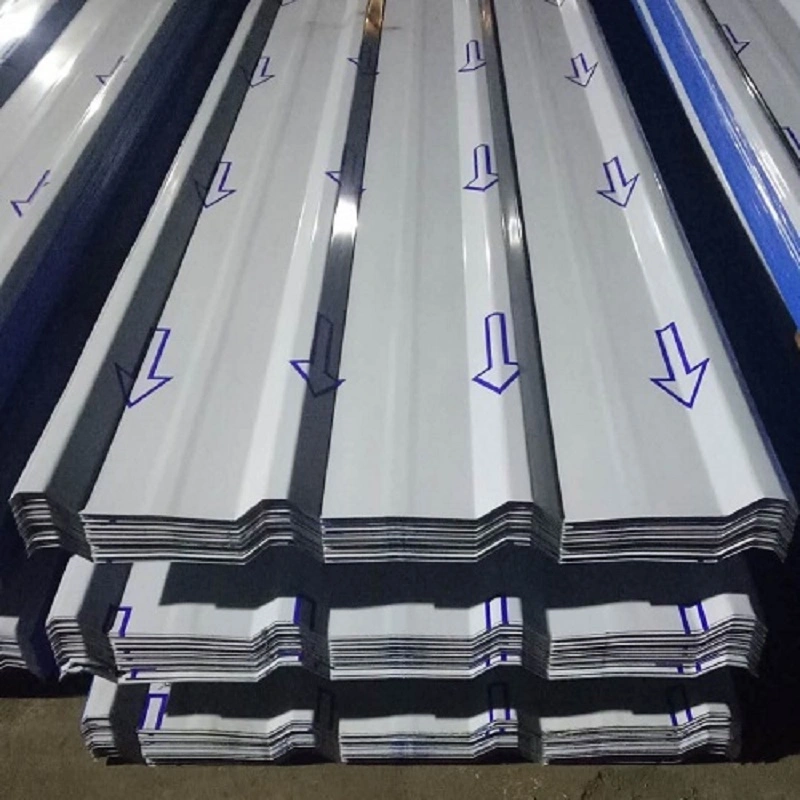

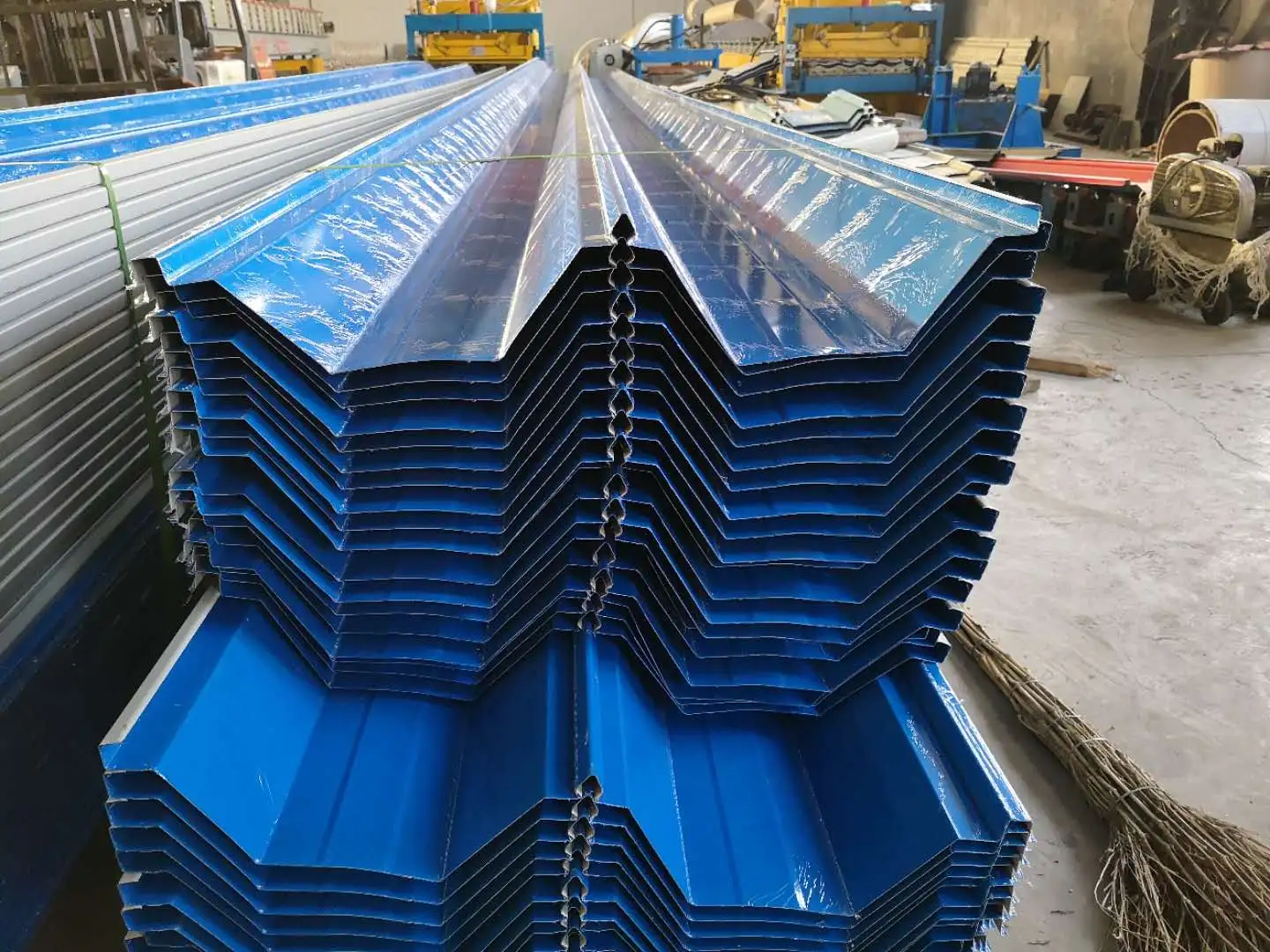

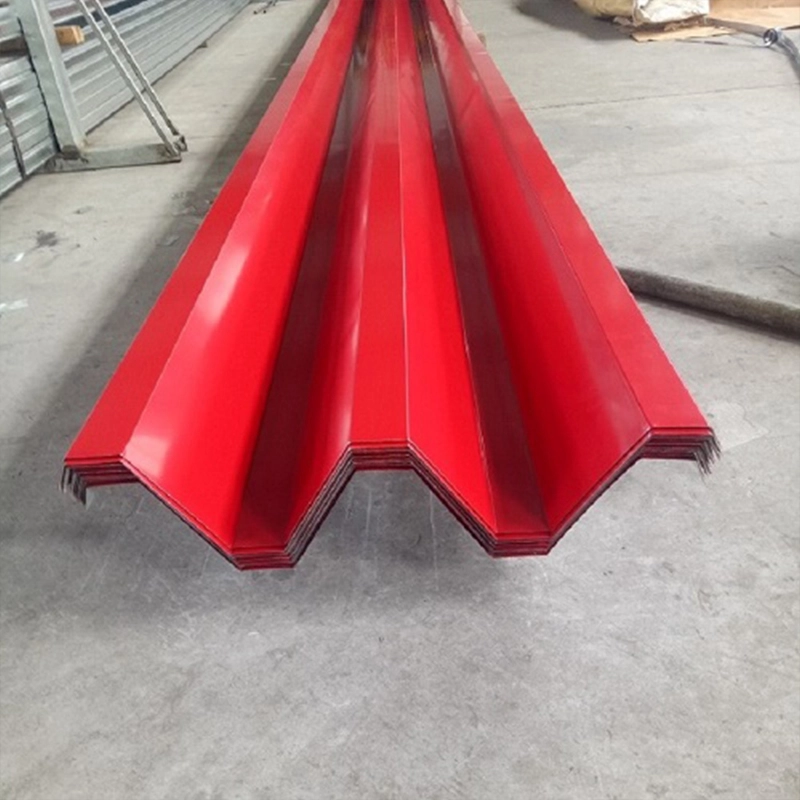

• रङ लेपित इस्पात पाना:पलिएस्टर (PE) वा फ्लोरोकार्बन (PVDF) कोटिंग्सको साथ समाप्त, जंग प्रतिरोध र डिजाइन लचिलोपन प्रदान गर्दै।
• एल्युमिनियम-म्याग्नेसियम-म्यांगनीज मिश्र धातु पाना:AA3004 ग्रेड 2.73 g/cm³ को घनत्व संग, लगभग एक तिहाई स्टील को। 50 वर्ष भन्दा बढी सेवा जीवनको लागि डिजाइन गरिएको।
• स्टेनलेस स्टील पाना:445J2 ferritic स्टेनलेस स्टील, सामान्यतया 0.5 मिमी बाक्लो। उच्च हावा प्रतिरोध आवश्यकताहरु संग ठूला सार्वजनिक भवनहरु को लागी प्रयोग गरिन्छ।

प्रणाली निर्माण

धातु छत प्रणाली अक्सर एक बहु-तह कम्पोजिट डिजाइन प्रयोग गर्दछ। गुआन्झाउ बाईयुन एयरपोर्ट टर्मिनल ३ परियोजनामा, छानाको निर्माणमा तलदेखि माथिसम्म ग्याल्भेनाइज्ड प्राइमरी पर्लिन, पर्फोरेटेड अल-जेन लेपित प्रोफाईल स्टिल बेस शीट, वाष्प बाधा, ध्वनि अवशोषित गर्ने चट्टान ऊन, ग्याल्भेनाइज्ड सेकेन्डरी पर्लिन, थर्मल इन्सुलेशन, स्टेलको सेकेन्डरी पर्लिन, थर्मल इन्सुलेशन आदि समावेश छन्। TPO वाटरप्रूफिङ मेम्ब्रेन, स्टेनलेस स्टील फिक्सिङ क्लिप, आवाज कम गर्ने फोम, स्टेनलेस स्टील रूफिङ प्यानल, र स्टेनलेस स्टील क्याप्स। यस सभाले संरचनात्मक समर्थन, थर्मल इन्सुलेशन, वाटरप्रूफिंग, ध्वनि अवशोषण, र बिजुली सुरक्षा संयोजन गर्दछ।

स्थापना प्रणालीहरू

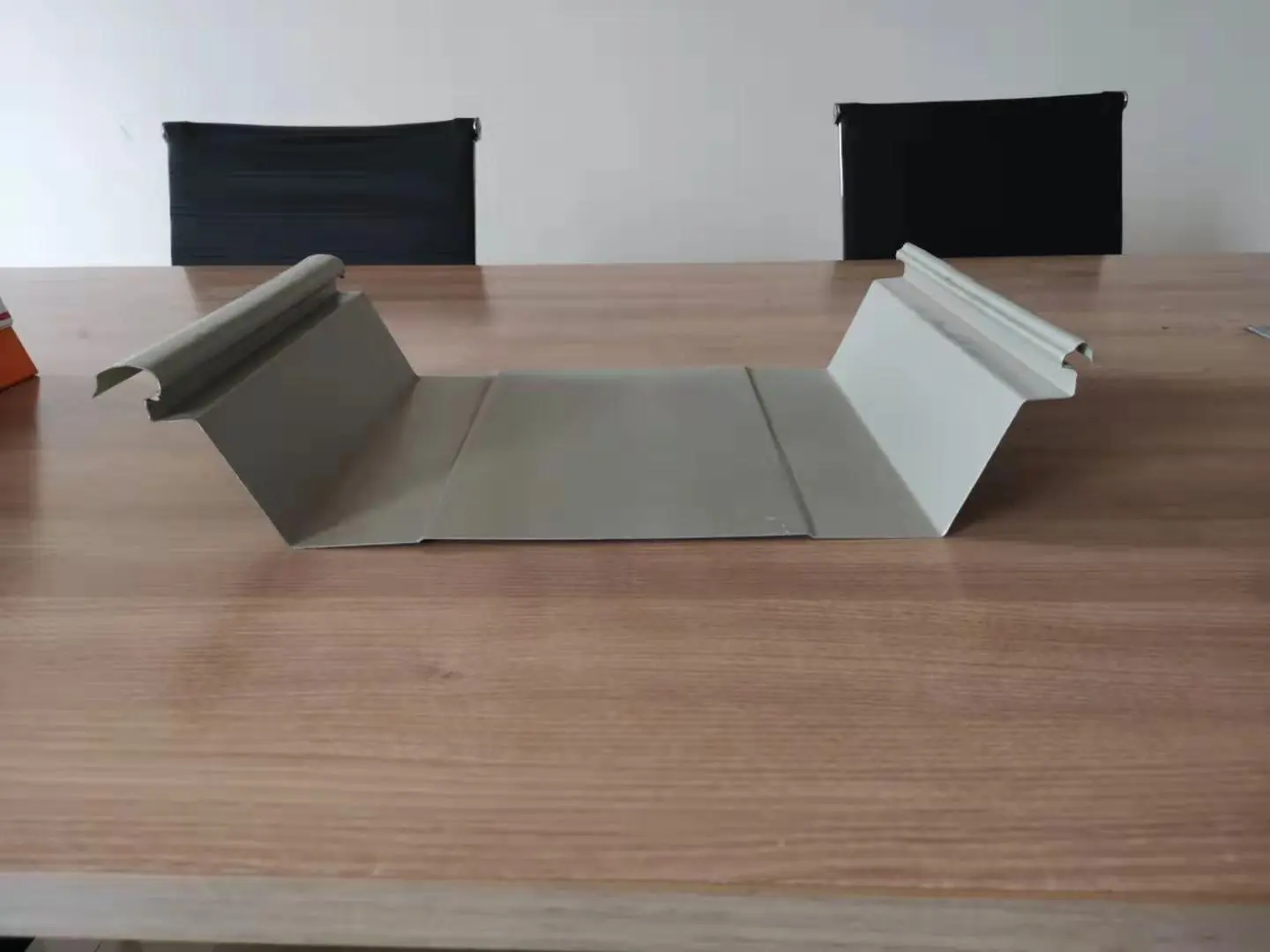

• स्थायी सीम प्रणाली:छेउछाउको प्यानल किनारहरू मेकानिकल रूपमा एक विशेष उपकरणको साथ सीम गरिएको छ। परिणामस्वरूप संयुक्त संरचनात्मक र सीलेन्टहरूमा भर पर नगरी वाटरटाइट हुन्छ। टी-आकारको फिक्सिङ क्लिपहरूले छतको ढलानमा थर्मल आन्दोलनलाई अनुमति दिन्छ।
• निरन्तर वेल्डिंग प्रणाली:स्टेनलेस स्टील प्यानलहरू पूर्ण-लम्बाइ वेल्डिङद्वारा जोडिएका छन्। सिमलेस वेल्डहरूले उच्च हावा र पानी प्रतिरोध प्रदान गर्दछ।

प्राविधिक विनिर्देशहरू

परियोजना अनुप्रयोगहरूबाट प्रदर्शन डाटा

1. पवन अपलिफ्ट क्षमता

तटीय सार्वजनिक भवनहरूले छत हावा प्रतिरोधमा चरम मागहरू राख्छन्। गुआन्झाउ बाईयुन एयरपोर्ट टर्मिनल 3 मा, लगातार वेल्डेड स्टेनलेस स्टील छत प्रणालीले स्थिर हावा उत्थान परीक्षण पार गर्यो र 18.2 kPa को क्षमता रेकर्ड गर्यो, एक श्रेणी 17 टाइफुन बराबर। तुलनाको लागि, परम्परागत एल्युमिनियम-म्याग्नेसियम-म्यांगनीज खडा सीम छतहरूले सामान्यतया श्रेणी 12 अवस्थाहरूको प्रतिरोध गर्दछ। हावा सक्शन व्यवहारमा अनुसन्धानले इन्टरलकिङ सीम र समर्थन कोष्ठक जडानलाई सबैभन्दा कमजोर बिन्दुको रूपमा देखाउँछ, लक्षित सुदृढीकरण आवश्यक पर्दछ। ग्रेटर बे एरिया सांस्कृतिक र खेलकुद केन्द्र स्टेडियमले समान वेल्डेड दृष्टिकोण प्रयोग गर्दछ र प्रयोगशाला परीक्षणहरूमा 21 kPa हासिल गरेको छ।

2. वाटरप्रूफिंग र एयरटाइटनेस

रूफ वाटरप्रूफिङ संरचनात्मक कन्फिगरेसनबाट आउँछ, लागू गरिएको सीलेन्टबाट होइन। स्ट्यान्डिङ सीम प्यानलहरूले पूर्ण-लम्बाइ पूर्व-लागू सीलेन्ट र लक गरिएका सिमहरू प्रयोग गर्दछ, कुनै सतहमा नेल प्वालहरू वा चुहावट बिन्दुहरू छोड्दैन। निरन्तर वेल्डेड स्टेनलेस स्टील दृष्टिकोणले पूर्ण-लम्बाइको वेल्डिंग मार्फत एक अटूट सतह सिर्जना गर्दछ, थप पानी प्रतिरोध सुधार गर्दछ। न्यूनतम 5% को छाना जल निकासी ढलान सल्लाह दिइन्छ। ट्रफ प्रोफाइलले प्राकृतिक जल निकासी च्यानलको रूपमा काम गर्दछ, पानीलाई छिट्टै इभ तर्फ निर्देशित गर्दछ।

3. थर्मल आन्दोलन व्यवस्थापन

तापक्रम परिवर्तनले धातु प्यानलहरू विस्तार र संकुचन हुन सक्छ। स्ट्यान्डिङ सीम प्रणालीहरूले यस आन्दोलनलाई टी-आकारको स्लाइडिङ कोष्ठकहरू मार्फत अवशोषित गर्दछ जसले प्यानलहरूलाई छानाको ढलानमा स्वतन्त्र रूपमा सार्न अनुमति दिन्छ। गुआन्झाउ बेयुन एयरपोर्ट टर्मिनल ३ मा, वेल्डेड जडानहरूले थर्मल तनाव छोड्न ट्रान्सभर्स कोरुगेशन प्रोफाइलसँग मिलेर काम गर्दछ। दुबै विधिहरूले क्षतिलाई रोक्छ जुन अन्यथा प्रतिबन्धित थर्मल आन्दोलनको परिणाम हुनेछ।

4. निर्माण उत्पादकता

ग्रेटर बे एरिया कल्चरल एण्ड स्पोर्ट्स सेन्टरले वाटरप्रूफिङ मेम्ब्रेन मुनि सबै छाना तहहरूको लागि मोड्युलर निर्माण रणनीति लागू गर्‍यो। कामदारहरूले 78,000 m² छानालाई 878 स्वतन्त्र मोड्युलहरूमा विभाजन गरे, प्रत्येक मोड्युललाई जमिनको तहमा भेला र वेल्ड गरे, त्यसपछि पूरा भएका इकाइहरूलाई ठाउँमा फहराए। यस दृष्टिकोणले स्थापना दक्षतालाई ३०% ले बढायो र सामग्रीको फोहोरलाई लगभग २% सम्म राख्यो।

5. ज्यामितीय लचिलोपन

रूफ प्यानलहरू एकल-वक्रता, डबल-वक्रता, र गोलाकार वास्तुकला सतहहरू मिलाउन सीधा, घुमाउरो, वा फ्यान-आकारको रूपहरूमा उत्पादन गर्न सकिन्छ। आन्जी, झेजियाङको "दुई पहाड" भविष्य विज्ञान र प्रविधि सहरको सांस्कृतिक र कला केन्द्रमा, धातुको छानाले बाह्रवटा विशाल बाँसको पातको आकार बनाउँछ। BIM मोडलिङ र 3D स्क्यानिङ स्वीकार्य सीमा भित्र निर्माण सहिष्णुता राख्न लागू गरियो।

स्थापना र ह्यान्डलिङ दिशानिर्देशहरू

• प्यानल प्लेसमेन्ट सुरु गर्नु अघि purlin पङ्क्तिबद्धता र स्तरता जाँच गर्नुहोस्।
• विरूपणबाट बच्नको लागि किनारा-सुरक्षित लिफ्टिङ स्ट्र्यापहरूसँग प्यानलहरू उठाउनुहोस्।
• स्ट्यान्डिङ सीम प्रणालीहरूमा अन्तिम सीमिङ अघि सीम संलग्नता र क्लिप पङ्क्तिबद्धता पुष्टि गर्नुहोस्।
• निरन्तर वेल्डिङ गर्दा कार्य क्षेत्र सफा र सुख्खा राख्नुहोस्; योग्य वेल्डिंग प्रक्रियाहरू पालना गर्नुहोस्।
• समाप्त छत सतहहरूमा निर्माण यातायात सीमित गर्नुहोस् र तुरुन्तै मलबे हटाउनुहोस्।

सामान्य प्रश्नहरू

कुन छाना प्रणाली उच्च हावाको तटीय स्थानहरूमा उपयुक्त छ?

एक लगातार वेल्डेड स्टेनलेस स्टील प्रणालीले उच्चतम हावा प्रतिरोध प्रदान गर्दछ र प्रायः टाइफुन-प्रवण क्षेत्रहरूको लागि निर्दिष्ट गरिन्छ। हावा उत्थान गणना अनुसार सीम र क्लिप विवरणहरू बलियो हुँदा स्थायी सीम प्रणालीहरू एक व्यवहार्य विकल्प रहन्छ।

लामो छत प्यानलहरूले तापमान परिवर्तनहरू कसरी ह्यान्डल गर्छन्?

स्ट्यान्डिङ सीम प्रणालीहरूले स्लाइडिङ क्लिपहरू प्रयोग गर्दछ जसले ढलानको साथमा आन्दोलन गर्न अनुमति दिन्छ। वेल्डेड प्रणालीहरूले ट्रान्सभर्स कोरुगेशनहरू वा विस्तार जोडहरू समावेश गर्न सक्छन्। उपयुक्त विधि छत ज्यामिति र अपेक्षित तापमान दायरा मा निर्भर गर्दछ।

धातुको छानालाई कस्तो निरन्तर मर्मतसम्भार चाहिन्छ?

निरीक्षण दिनचर्याहरूले फास्टनरको कडापन, प्यानल अवस्था, जल निकासी मार्ग अवरोधहरू, र प्रवेशमा सीलेन्ट अखण्डतालाई कभर गर्नुपर्छ। स्थायी सीम प्रणालीहरूलाई सामान्यतया कम मर्मत आवश्यक पर्दछ किनभने कुनै फास्टनरहरू खुला छैनन्।

के धातुको छत अवस्थित छतमा जान सक्छ?

यदि संरचनाले थपिएको भार बोक्न सक्छ र अवस्थित सतह उपयुक्त छ भने अवस्थित छतमा कहिलेकाहीँ नयाँ धातुको छत स्थापना गर्न सकिन्छ। कुनै पनि निर्णय गर्नु अघि संरचनात्मक इन्जिनियरले अवस्थित अवस्थाहरूको मूल्याङ्कन गर्नुपर्छ।

गुणस्तर नियन्त्रण र कागजात

आपूर्तिकर्ताहरूले आधार धातु, कोटिंग मोटाई रेकर्डहरू, र प्यानल आयामी रिपोर्टहरूको लागि मिल परीक्षण प्रमाणपत्रहरू प्रदान गर्नुपर्छ। विशिष्ट पवन लोड मापदण्ड भएका परियोजनाहरूले सही प्रणाली कन्फिगरेसनको लागि पवन उत्थान परीक्षण डेटा अनुरोध गर्नुपर्छ। साइट प्राप्त चेकहरूले सामग्री ग्रेड, प्यानल लम्बाइ, र स्थापना गर्नु अघि सतह अवस्था प्रमाणित गर्नुपर्छ।

चयन विचारहरू

• छत प्रणाली प्रकार छनोट गर्नु अघि भवन स्थान र डिजाइन हावा गति जाँच गर्नुहोस्।
• प्रभावकारी पानी हटाउन पुष्टि गर्न छतको ढलान र जल निकासी लेआउटको समीक्षा गर्नुहोस्।
• चयन गरिएको प्यानल सामग्री भवनको वातावरणीय जोखिमसँग मिल्दो छ भनी प्रमाणित गर्नुहोस्।
• पुष्टि गर्नुहोस् कि छत आपूर्तिकर्ताले आवश्यक परीक्षण डेटा र स्थापना समर्थन प्रदान गर्न सक्छ।
